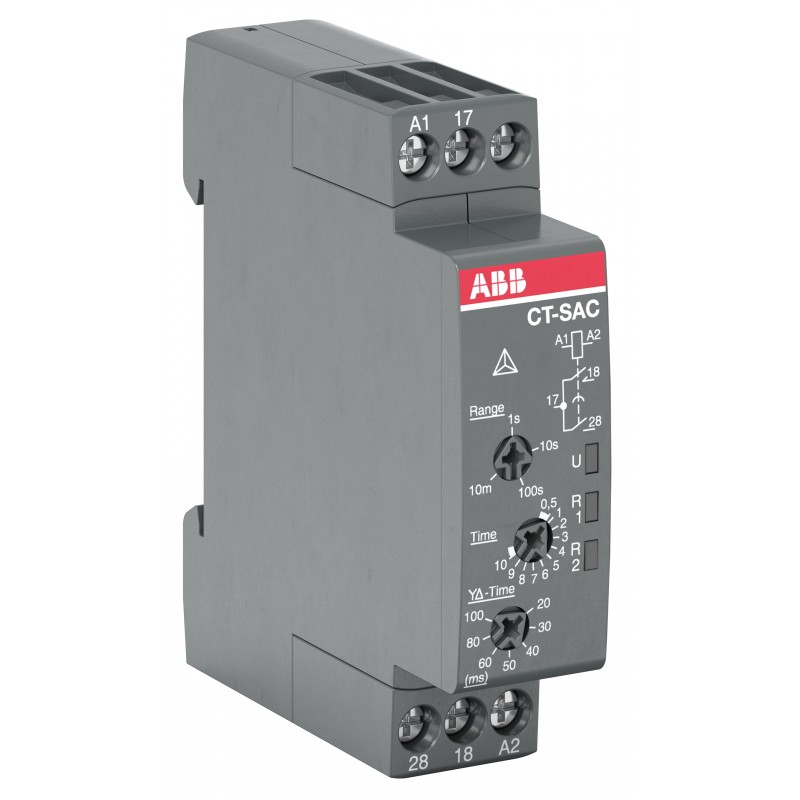

1SVR508210R0100 ABB CT-SAC.22
Referencia: 1SVR508210R0100
Fabricante: ABB
Descripción:
CT-SAC.22
CT-SAC.22 Time relay, Star-delta 2n/o, 24-48VDC/24-240VAC
Categorías:
- Relés > Relé temporizador
- ABB > Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
| Clasificación | |
|---|---|
| EAN | 4013614534249 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.066 kg |
| Técnica | |
| Tipo de relé temporizador | Estrella-Triángulo |
| Rango de tiempo | 0.05 s ... 10 minute [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 N/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | d0d015cc-7802-432d-8077-652cb20bc0dc Germany |
| SCIP simplificado | dc35be31-8e8f-4fbe-801f-08a4d06ae5cc Germany |
| 7c066da9-198c-49eb-a773-08a808dde2af France | |
| 2ac647de-b7f9-4cf8-b7dc-e8853ca99024 Norway | |
| c3466c49-7120-441e-bb57-144dd5f60bac Poland | |
| 2eca96df-dc93-405b-b038-e5c56cb93ce4 Greece | |
| 760c2dda-01e1-419d-90c8-4b4ae65fa0e2 Finland | |
| 3f351abf-936e-4893-a541-548ead28233b Belgium | |
| 5090011c-617a-400d-a047-4ef25774d657 Italy | |
| 778a85e5-67eb-41ac-9ad8-a27616140262 Portugal | |
| 7993433b-acbf-462e-b5e4-3fad2a3a7d5a Bulgaria | |
| f7dc3fbd-0907-4faa-a1b0-75b9f51a587f Sweden | |
| 584f41b1-bb64-45e0-a894-c7763c185595 Poland | |
| b5f57067-783e-4e05-bc22-f90dbc554e82 Germany | |
| 6fe04ec4-bccd-4b7b-bedf-753068f7a4ad Denmark | |
| a4c3e629-7972-4ce4-8189-8330c91f86b0 Germany | |
| 947cc92d-e387-4509-8ba6-f27bf7059b8f Croatia | |
| 04c65a8f-65a0-44f0-b979-8c995e65d308 Czech Republic | |
| 2c1da5a6-75e0-451f-95c1-107daec836d2 Germany | |
| 8ad2ad1e-8cc1-4ede-9220-969f62d852a5 Sweden | |
| 7350764d-2351-4500-a6e0-f6c2b70bf52c France | |
| f7ab97ac-9ee1-4c9a-b74a-db9028ee1fbb Hungary | |
| 86e8088b-cf6e-4291-a48e-ee29301adf7f Poland | |
| bd333ed3-5197-402e-9213-a0164163c8d7 Hungary | |
| 44036e4b-726c-4b67-b832-810fa5e85682 Netherlands | |
| ad388480-6f48-44ce-bbd2-877c5819eb4a Estonia | |
| 2ce8cea1-c0e4-40d6-a3c8-bb5dee37c434 Belgium | |
| eda41535-7080-4022-a452-efb9db927b27 Spain | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.079 kg |
| Embalaje Nivel 1 EAN | 4013614534249 |
| Nivel de paquete 2 EAN | 4013614580406 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712834 |
| Número E (Noruega) | 4189327 |
| Número E (Suecia) | 4030225 |
ETIM for 1SVR508210R0100 Relés (EC001439)
Característica
Valor
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorNo
CaracterísticaFunción de temporización de reposo (EF003401)
ValorNo
CaracterísticaFunción activada (EF003378)
ValorNo
CaracterísticaFunción de final de apagado (EF003402)
ValorNo
CaracterísticaFunción estrella-triángulo (EF003380)
ValorSí
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorNo
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorNo
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorNo
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaIntensidad nominal (EF000001)
Valor4 A
CaracterísticaIntervalo de tiempo (EF003384)
Valor0.05 s
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor2
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor2
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor0
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaAltura (EF000040)
Valor70 mm
CaracterísticaProfundidad (EF000049)
Valor63 mm
