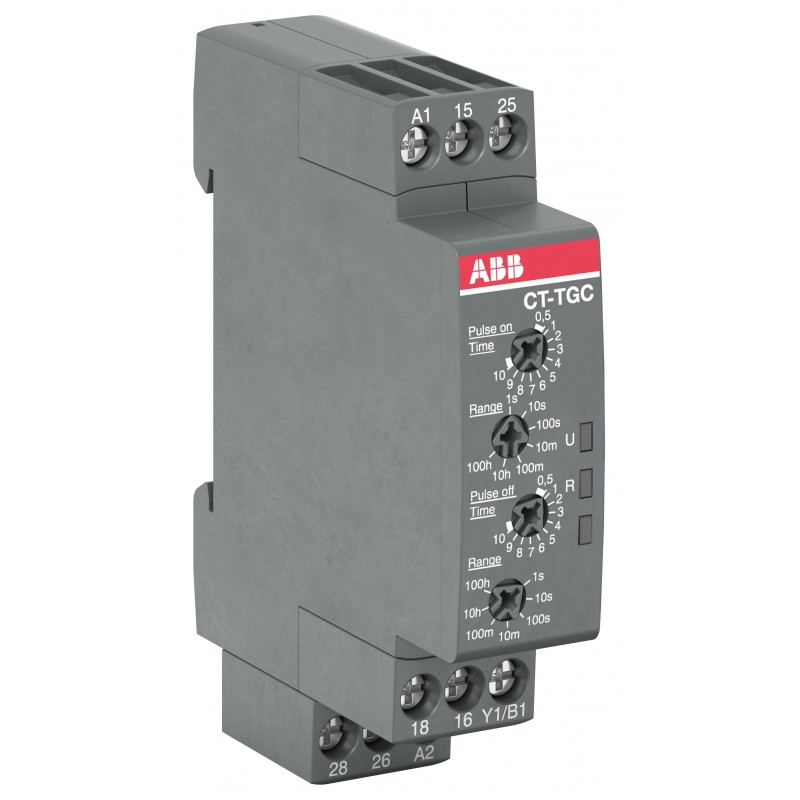

1SVR508160R0100 ABB CT-TGC.22
Referencia: 1SVR508160R0100
Fabricante: ABB
Descripción:
CT-TGC.22
CT-TGC.22 Time relay, Pulse generator 2c/o, 24-48VDC/24-240VAC
Categorías:
- Relés > Relé temporizador
- ABB > Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
| Clasificación | |
|---|---|
| EAN | 4013614534256 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 80 mm |
| Largo del product | 63 mm |
| Peso del product | 0.066 kg |
| Técnica | |
| Tipo de relé temporizador | Generador de pulsos |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 129fa70f-3b36-4fc1-90d2-26c310e1bef8 Germany |
| SCIP simplificado | 6f44856d-a723-4887-a3e2-bd975e8f2e6d Germany |
| ad3e3fa2-df78-4d31-9790-fc3dd1793c4f Greece | |
| c8bcc6df-da68-4d37-9392-9e8f1352f10f Portugal | |
| 53a2f5ae-faa5-4de7-9a11-bfe9fc0e2902 Poland | |
| 666fdfdf-fd3e-4b25-b64d-684787ae4118 Norway | |
| 3e5d6c38-dba4-4fdd-88ef-53825b221b27 Finland | |
| bdf8322a-8d93-41c3-9106-b84ec5eb422a Belgium | |
| c2a28878-6df1-4c2d-b0aa-c9c426b3c231 Italy | |
| c354c2dc-3376-4f41-8773-991d36f5beb7 France | |
| 642a8774-c569-4530-8991-4191bd3ecafe Sweden | |
| 79e44d68-e6b6-4102-83e4-17670cc36941 Bulgaria | |
| 5ac10d0e-312d-4dc9-9bb9-6dadb00f4c5a Sweden | |
| f4626538-e95c-42e7-ba3e-29eeafa326ed Poland | |
| 3fb9089e-426a-4f74-8113-1ebb35da81cd Estonia | |
| 858cbe0b-5361-495f-8156-612eaa3ec1a3 Poland | |
| 2fdb2340-3862-4b56-af15-d21bf528ff12 Netherlands | |
| fccf919a-c904-4880-866b-738cf2e7c6d9 Hungary | |
| ecfd15d7-c96d-4cbe-a5c8-a813ef1d5061 Germany | |
| 80aeee03-d1c4-4af0-a608-1c7df55a6c37 Denmark | |
| c9dc4209-b6df-4e02-8499-20fe6b6da5da Germany | |
| 681b4f3c-0ddd-42c2-949a-2b4f7fe84966 Croatia | |
| 16c56bd7-76a9-4380-9cc9-7e9b1c055997 Czech Republic | |
| 707294a2-09a0-4b49-88b3-d3b07912bbc4 Germany | |
| f1bf6aa8-a560-42aa-8413-b8e0f13d5b52 Hungary | |
| c3df8d15-cc06-42fc-ada2-cf3b15623033 Belgium | |
| d5f6a7af-8ce8-4e66-9664-e83904c89441 France | |
| 6e2d34a1-ab20-44ad-b1be-38a0abea3106 Spain | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.079 kg |
| Embalaje Nivel 1 EAN | 4013614534256 |
| Nivel de paquete 2 EAN | 4013614580390 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712833 |
| Número E (Noruega) | 4189326 |
| Número E (Suecia) | 4030224 |
ETIM for 1SVR508160R0100 Relés (EC001439)
Característica
Valor
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorNo
CaracterísticaFunción de temporización de reposo (EF003401)
ValorNo
CaracterísticaFunción activada (EF003378)
ValorNo
CaracterísticaFunción de final de apagado (EF003402)
ValorNo
CaracterísticaFunción estrella-triángulo (EF003380)
ValorNo
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorNo
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorNo
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorNo
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaIntensidad nominal (EF000001)
Valor4 A
CaracterísticaIntervalo de tiempo (EF003384)
Valor0.05 s
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor0
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor2
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor0
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor2
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaAltura (EF000040)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor63 mm
