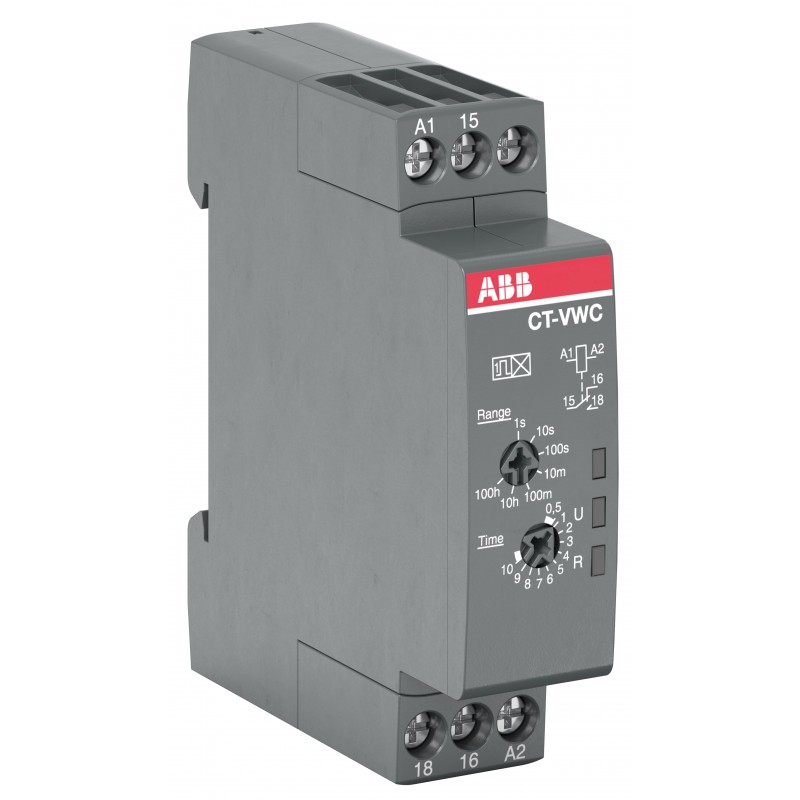

1SVR508130R0000 ABB CT-VWC.12
Referencia: 1SVR508130R0000
Fabricante: ABB
Descripción:
CT-VWC.12
CT-VWC.12 Time relay, Impulse-ON 1c/o, 24-48VDC/24-240VAC
Categorías:
- Relés > Relé temporizador
- ABB > Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
| Clasificación | |
|---|---|
| EAN | 4013614534270 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.052 kg |
| Técnica | |
| Tipo de relé temporizador | Impulso ENCENDIDO |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | dbdd7999-9686-4053-88bb-fb6c81e41bb6 Germany |
| SCIP simplificado | 24fb8790-b931-4428-b3dc-36683b2648a0 Germany |
| cd07e955-ecc7-41ba-969f-f20803b205ee Belgium | |
| 109683cd-f3e9-44ad-88eb-7898f2cbf941 Spain | |
| 06fdf2ae-3acd-4c71-bbe4-e857c2188a0e France | |
| b5186cd0-1ac4-484e-952e-c7fea90d3c45 Poland | |
| 455eaf85-6f94-41c9-9c51-0493aa4132ca Netherlands | |
| 3e864fe9-91a0-4268-acca-88127a5dde94 Hungary | |
| f2ce3af7-1088-41b3-ba78-0542cbbdb437 Estonia | |
| 38fe5980-d450-4495-a1c9-4592ffdfcc6d Norway | |
| 1faffecb-5c74-4bb3-9123-22fe6f18515b Poland | |
| 5616578c-b395-4e73-8dfc-ca83692d429b Greece | |
| 090f5d34-1ced-43c1-b7ed-10548dfe4256 Finland | |
| 960b0c55-55a9-4dee-ad7f-abe26097141d Belgium | |
| 5f6d48c1-a1b7-4aa1-901c-966cac26614b Italy | |
| d8bab652-9b04-4ade-bcea-bb321f069dae Portugal | |
| de479f0b-b5c3-4c5c-b198-42a28d6f6457 Sweden | |
| 07c191a9-85a5-40ae-b894-c56227132ac3 Poland | |
| 450af7dd-d8ef-4c85-877d-08c31062b0c1 Bulgaria | |
| 7cab38f8-0aa7-482f-8edb-ac6caac4e80d Germany | |
| 51a0118d-935c-4fb0-b1ea-59e510351399 Denmark | |
| b0b3ea06-da89-45e9-9bf0-8b12a13d745a Croatia | |
| d986fb41-bd27-42d6-bda7-dd4ccb73ecb2 Czech Republic | |
| ab72255a-6f6f-4c69-b868-10599f3ad7a6 Germany | |
| 1b665a4a-5ca9-4cd2-83a6-35c8e52e2f6d Germany | |
| beac6dbb-4bfa-4a50-b261-7bac983db396 Sweden | |
| 8af81c19-88f6-4bd3-b6da-f3f74e2c780b France | |
| 99b959b5-105d-4619-8d12-4f6a33bf11ce Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614534270 |
| Nivel de paquete 2 EAN | 4013614580376 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712831 |
| Número E (Noruega) | 4189323 |
| Número E (Suecia) | 4030222 |
ETIM for 1SVR508130R0000 Relés (EC001439)
Característica
Valor
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorNo
CaracterísticaFunción de temporización de reposo (EF003401)
ValorNo
CaracterísticaFunción activada (EF003378)
ValorSí
CaracterísticaFunción de final de apagado (EF003402)
ValorNo
CaracterísticaFunción estrella-triángulo (EF003380)
ValorNo
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorNo
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorNo
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorNo
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaIntensidad nominal (EF000001)
Valor4 A
CaracterísticaIntervalo de tiempo (EF003384)
Valor0.05 s
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor0
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor1
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor0
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor1
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaAltura (EF000040)
Valor70 mm
CaracterísticaProfundidad (EF000049)
Valor63 mm
