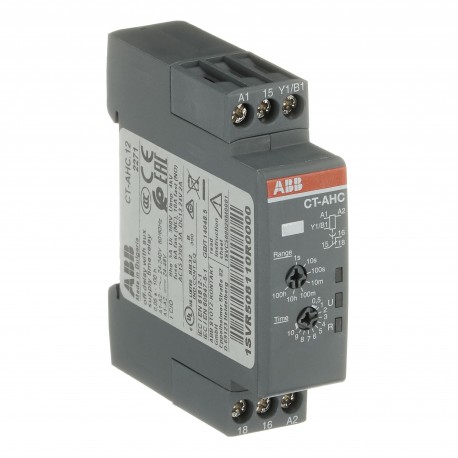

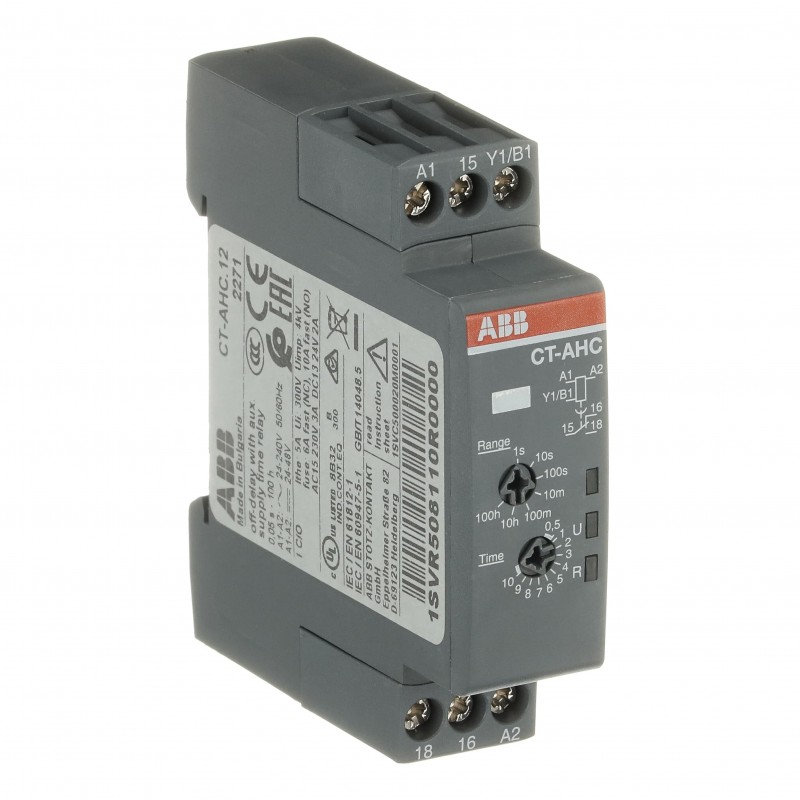

1SVR508110R0000 ABB CT-AHC.12
1SVR508110R0000
ABB
CT-AHC.12
CT-AHC.12 Time relay, OFF-delay 1c/o, 24-48VDC/24-240VAC
Relés > Relé temporizador
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614534294 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.053 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de apagado |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | f2e829ac-6d34-4539-962b-2e0bcefc8cf2 Germany |
| SCIP simplificado | 0413cae5-7365-4304-9cb9-e48df83f41d3 Germany |
| a61d3edb-2fa7-41ac-b2e3-eb7eb7eec0e1 Poland | |
| e0a00cee-f963-4f5e-9682-48af917025e3 Norway | |
| 0b33ad53-348d-4e07-b9b3-7cff41b7ede5 Finland | |
| 71a67ba9-474b-4714-93e3-973068daf3f8 Germany | |
| db2d61da-fbe9-4641-8bca-20b52469a905 Denmark | |
| ca8f45be-6c6d-4cc6-a86e-3ac80d845b9c Germany | |
| 8663a03e-da91-4713-987b-32e8e0b1c569 Croatia | |
| 2dec4e8b-5c0b-4fb4-a67f-622aca50c154 Czech Republic | |
| f87de4aa-7473-4494-b0d9-58cfb7f5447f Poland | |
| 783477fc-e5fd-41ed-8779-868c4c68d254 Netherlands | |
| ea146688-35f8-415c-b59d-df8752803155 Hungary | |
| 968820da-3492-4028-9186-e4ec122396d7 Estonia | |
| 277794c2-d5a1-4630-bdb7-d55792b738d7 Greece | |
| 0fbcd20c-509f-4b9e-8e15-17098627ce5c Portugal | |
| ae21cc33-e3a6-4c8e-8c4d-b402a5a03fcd Bulgaria | |
| 770c4ef9-5fab-4d4c-822f-4a608a6c78ab Sweden | |
| 912167ab-65bb-4d08-b206-6bb68f60ba09 Poland | |
| 6e76992c-57d1-4b33-8b3d-fffe0005fdda France | |
| a3b4123e-1511-4df4-81a9-19476b0f54a0 Sweden | |
| 06f68c89-9c50-4367-8441-c2f699a2f663 Germany | |
| 74bb2bbf-e6fc-4730-a9b5-1fdbbd1ca603 France | |
| 809f3aae-70c7-4d30-913a-733c5c749af4 Hungary | |
| cbccb666-4cfd-434e-9e86-b13c1e59dc43 Spain | |
| fea4924e-3112-4c7c-a1b4-b113bdc1c74f Belgium | |
| e5106ac5-3b14-4ba6-aa48-f234a04b40af Italy | |
| 24219e9a-0590-4626-b4ae-3e742f257618 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614534294 |
| Nivel de paquete 2 EAN | 4013614580352 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712829 |
| Número E (Noruega) | 4189320 |
| Número E (Suecia) | 4030220 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | No |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 1 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 1 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidad (EF000049) | 63 mm |
