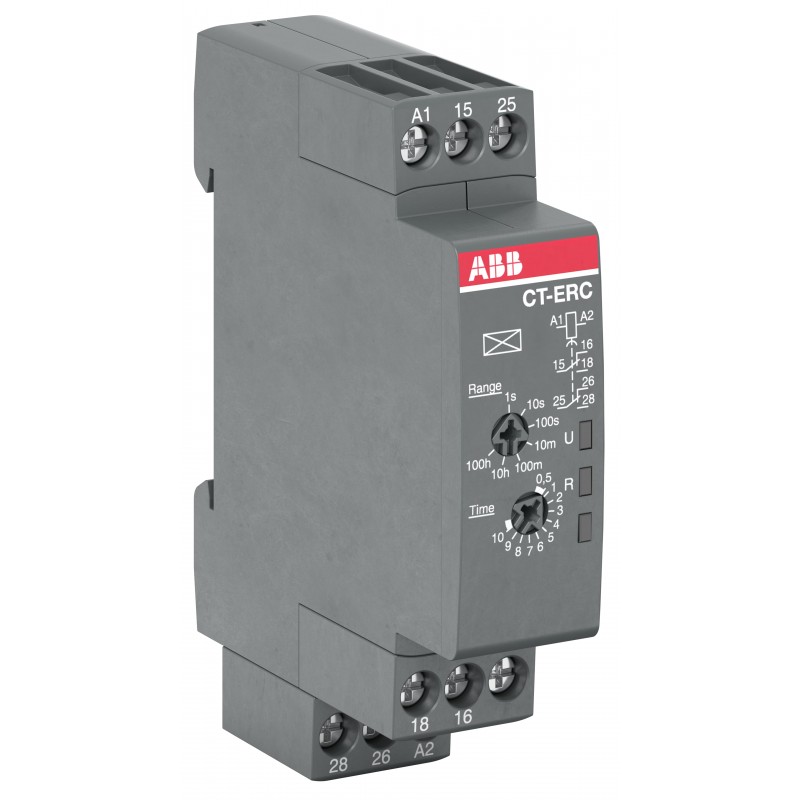

1SVR508100R0100 ABB CT-ERC.22
1SVR508100R0100
ABB
CT-ERC.22
CT-ERC.22 Time relay, ON-delay 2c/o, 24-48VDC/24-240VAC
Relés > Relé temporizador
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614534300 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 80 mm |
| Largo del product | 63 mm |
| Peso del product | 0.068 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de encendido |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 222cf78e-cdfc-40a2-9eaf-5ff8ffbf0f88 Germany |
| SCIP simplificado | 5cd60c10-ac15-45f7-bbae-b423aa5e44f5 Germany |
| eaffcc56-8d45-4fbf-8ed2-2378e0707d85 Belgium | |
| aaeb2729-b0b8-438d-a706-5d259d249b44 Finland | |
| 2b93172b-d3ea-4100-9935-cc0b821ac6d1 Norway | |
| fdcd34b3-a6d1-40b9-bea4-a162317bb47c Italy | |
| d7c5b913-87df-40da-a13d-f026190b72e1 Portugal | |
| 6577980c-3853-49e4-b780-5209e06eaeae Poland | |
| af3e5ab8-c540-467c-9813-4354a59815e8 Greece | |
| 1f28669f-21b7-449c-80dc-4362863420c4 Bulgaria | |
| f2febfc2-308d-4c52-9851-aec1dd5057fd Sweden | |
| 31b87bce-11a5-4fe5-a5d3-0d6c1b4e7b15 Estonia | |
| 77b1a5f9-81c5-40f0-b113-7fa2a314d750 Belgium | |
| b1301834-a47c-4ad6-9009-704458e43c70 Croatia | |
| 5937ba91-c0f7-4bb7-a555-54ae368eb52a Germany | |
| 5bcee981-bc57-4c45-b6f4-b725ed16cd10 Denmark | |
| 5ffaa7a6-bd05-45e9-a94f-3d9dd0df8801 Czech Republic | |
| 521c48a5-3e07-4045-b2fc-d7eb23a9c094 Germany | |
| e8a5807b-069c-4eca-be3f-127bac614bc4 Netherlands | |
| e6495f3f-e0cd-41f0-8c34-3224df9d5ff7 Hungary | |
| b7440445-7538-4309-a01f-5dc64949d5a9 Poland | |
| e9307603-a1dc-49f8-9040-b9a088ad3be8 Poland | |
| 723e6ae0-69b4-4a3b-a567-de145f561708 France | |
| dfa0e161-e177-46fc-a5a6-7d93160a31ee Sweden | |
| f3d666f7-2a8f-45d8-9ec7-c3173246ec96 Germany | |
| 7f6896fa-75da-4620-9c15-0649c1294d2f Hungary | |
| c9e118ce-3f6e-46fa-99be-eed62f1e21bf Spain | |
| ae51837e-4f81-4bfa-ab4b-57229b377549 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.081 kg |
| Embalaje Nivel 1 EAN | 4013614534300 |
| Nivel de paquete 2 EAN | 4013614580345 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712828 |
| Número E (Noruega) | 4189319 |
| Número E (Suecia) | 4030219 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | No |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 63 mm |
