ABBRelés electrónicos1SVR508020R1100 ABB CT-MFC.21

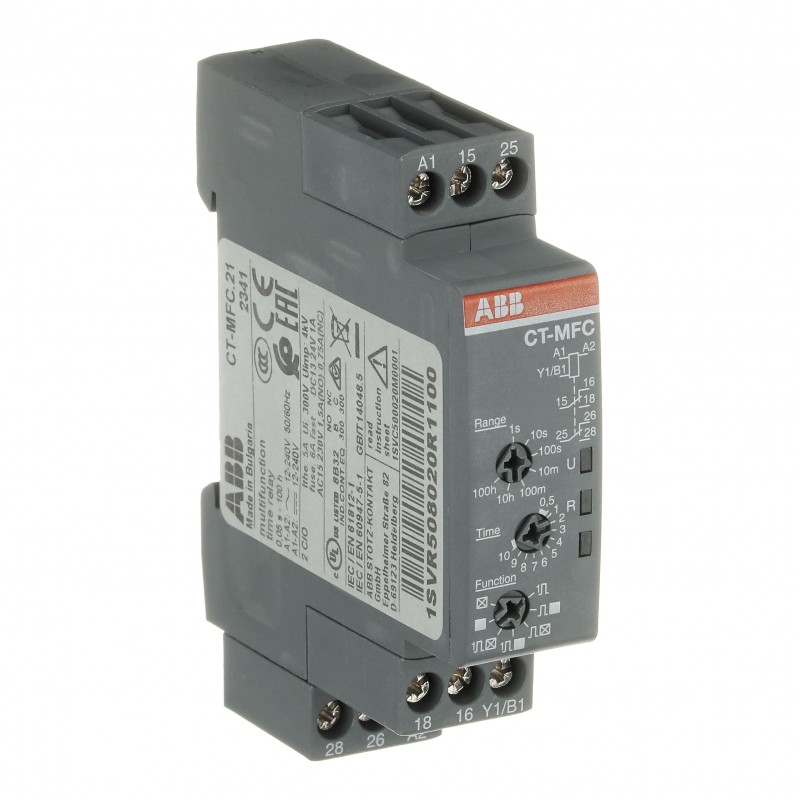

ABB 1SVR508020R1100 1SVR508020R1100 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SVR508020R1100 ABB CT-MFC.21

Referencia: 1SVR508020R1100

Fabricante: ABB

Descripción:

CT-MFC.21
CT-MFC.21 Time relay, Multifunctional 2c/o, 12-240VAC/DC

Categorías:

  • Relés > Relé temporizador
  • ABB > Relés electrónicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 60,24 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
EAN4013614534324
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica2CDC110004C0210_01
Instrucciones y manuales1SVC500020M1001
1SVC500020M0001
Dibujo dimensional CAD2CDC001079B0201
Datos de EPLAN9AAC405924_EPLAN
Dimensiones
Ancho del product17.5 mm
Alto del producto80 mm
Largo del product63 mm
Peso del product0.066 kg
Técnica
Tipo de relé temporizadorRetardo de encendido
Retardo de apagado
Impulso ENCENDIDO
Impulso desactivado
Intermitente que comienza con ON
Intermitente que comienza con OFF
Formador de pulsos
Rango de tiempo0.05 s ... 100 h
Tensión nominal de alimentación de control (Us)12 ... 240 V AC/DC
Tensión nominal de operaciónAuxiliary Circuit 250 V
Frecuencia nominal (f)50 / 60 Hz
DC
Salida2 C/O Contacts
Tipo de terminalTerminales de tornillo
Corriente nominal de funcionamiento AC-12 (Ie)(230 V) 4 A
Corriente nominal de funcionamiento AC-15 (Ie)(230 V) 3 A
Corriente nominal de funcionamiento DC-12 (Ie)(24 V) 4 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 1 A
Capacidad mínima de conmutación12 V
100 mA
Tensión nominal soportada por impulsos (Uimp)Input Circuit 4 kV
Tensión nominal de aislamiento (Ui)Circuito de entrada / Circuito de salida 300 V
Circuito de salida 1 / Circuito de salida 2 300 V
Grado de protecciónHousing IP50
Terminals IP20
Categoría de sobretensiónIII
Grado de contaminación3
Dispositivos de protección contra cortocircuitosOutput Circuit NC - F Type Fuses 6 A
Output Circuit NO - F Type Fuses 6 A
Capacidad de conexiónFlexible 1x 0.5 ... 2.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rígido 1x 0.5 ... 4 mm²
Rígido 2x 0.5 ... 1.5 mm²
Par de apriete0.5 ... 0.8 N·m
Longitud de pelado del cable7 mm
Destornillador recomendado0.8 x 4
Pozidriv 1
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
NormasCAN/CSA C22.2 No.14
IEC/EN 63000
IEC 61812-1
UL 508
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAOutput Circuit 300 V AC
Clasificación de los contactos UL/CSA(NO:) B300
(NC:) C300
Capacidad de conexión UL/CSAFlexible 1x 18-14 AWG
Flexible 2x 18-16 AWG
Rígido 1x 20-12 AWG
Rígido 2x 20-16 AWG
Par de apriete UL/CSA4.43 ... 7.08 in·lb
Pilot Duty UL/CSANC B300
NO C300
Inflamabilidad según UL94V-2
Ambiente
Temperatura ambienteFuncionamiento -20 ... +60 °C
Almacenamiento -40 ... +85 °C
Altitud máxima de funcionamiento permisibleSin reducción de potencia 2000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SVD981001-4501
Información sobre RoHS1SVD981001-4401
Estado de RoHSNo se necesita declaración
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006536
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC_2019010303150608
Certificado CQCCQC2019010303150608
Certificado cULuscULus_20031209-E140448
Declaración de conformidad - CCC2020980303000209
Declaración de conformidad - CE1SVD981068
Declaración de conformidad - UKCA1SVD981068-10
Certificado DNV GLDNV_GL_TAA00002TS
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho89 mm
Embalaje Nivel 1 Largo20 mm
Embalaje Nivel 1 Alto65 mm
Embalaje Nivel 1 Peso0.079 kg
Embalaje Nivel 1 EAN4013614534324
Nivel de paquete 2 EAN4013614580437
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC001439 - Timer relay
ETIM 8EC001439 - Timer relay
ETIM 9EC001439 - Timer relay
Clase electrónicaV11.0 : 27371605
UNSPSC39122329
Número E (Finlandia)2712826
Número E (Noruega)4189317
Número E (Suecia)4030217

ETIM for 1SVR508020R1100 Relés (EC001439)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorSí
CaracterísticaFunción de temporización de reposo (EF003401)
ValorSí
CaracterísticaFunción activada (EF003378)
ValorSí
CaracterísticaFunción de final de apagado (EF003402)
ValorSí
CaracterísticaFunción estrella-triángulo (EF003380)
ValorNo
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorSí
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorSí
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorSí
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor12 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor12 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor12 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaIntensidad nominal (EF000001)
Valor4 A
CaracterísticaIntervalo de tiempo (EF003384)
Valor0.05 s
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor0
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor2
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor0
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor2
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaAltura (EF000040)
Valor80 mm
CaracterísticaProfundidad (EF000049)
Valor63 mm
