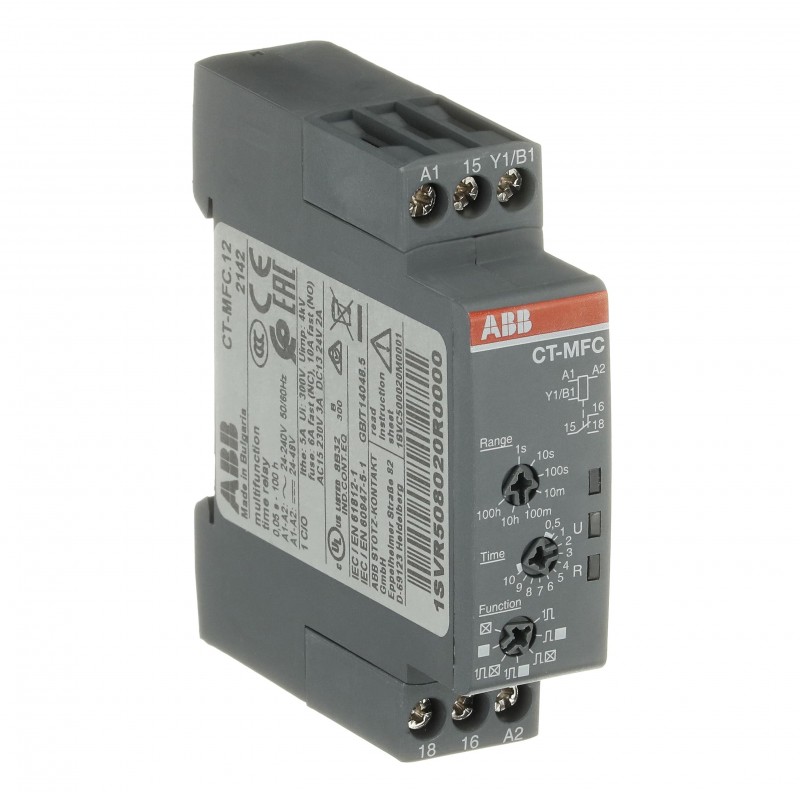

1SVR508020R0000 ABB CT-MFC.12
Referencia: 1SVR508020R0000
Fabricante: ABB
Descripción:
CT-MFC.12
CT-MFC.12 Time relay, Multifunctional 1c/o, 24-48VDC/24-240VAC
Categorías:
- Relés > Relé temporizador
- ABB > Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
| Clasificación | |
|---|---|
| EAN | 4013614534331 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.053 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de encendido |
| Retardo de apagado | |
| Impulso ENCENDIDO | |
| Impulso desactivado | |
| Intermitente que comienza con ON | |
| Intermitente que comienza con OFF | |
| Formador de pulsos | |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | e42bbef4-b647-439d-8fd1-bae49813326d Germany |
| SCIP simplificado | 42746d12-2099-41f2-8101-71cf51bb12d7 Germany |
| 5d3b2ac6-2d2f-42a6-a538-5af7831e558f Spain | |
| d91e4417-0b10-4a34-af02-c6573008f5d7 Belgium | |
| f45b1d3a-a499-4664-aa95-96131cf38276 Greece | |
| 286dfb7d-50d8-45ed-8053-0211aea05e48 Italy | |
| dd998848-0fcf-42c6-9e7f-4b88ab19117e Finland | |
| 4d1a6629-d1cb-438c-b923-8cef3eb1aca2 Belgium | |
| bfa24eb2-0d7f-441e-af25-e7d315bd1b57 Portugal | |
| ce8af8e9-179d-4194-ada5-c27a79d1b29b Poland | |
| 9770adb3-700e-475e-af33-6cf5ae658c36 Norway | |
| 0ed33991-100b-455e-8dbc-91f567fb8dbc Germany | |
| fe5de6a1-e13a-4b9b-a3b0-f62bf1b25c20 Denmark | |
| 28666d9d-dfaf-4388-b11f-7f824991df6f Germany | |
| f194a23e-2eda-427f-a96f-50536347b0c2 Croatia | |
| 1da7da63-925c-4f8e-b4dc-ff5a8176daf2 Czech Republic | |
| 23d352ee-ac30-44e5-be3f-aeb3d1e293f4 Bulgaria | |
| c2119905-137d-477d-bad6-c744bc26c3d4 Sweden | |
| bb540a30-8f0c-4eb4-84fa-9387ce8011fc Poland | |
| d2117fcb-de70-4532-9967-a07d8a64488e Poland | |
| 1ccd5246-b00d-4274-9d36-320e58feaca6 Netherlands | |
| 0774872e-1d0f-4b41-a37c-af394aa46539 Hungary | |
| a835e83a-f250-4cc0-a3f5-b377e61e0170 Estonia | |
| 4fd515d7-e866-44f2-b851-30e821e05703 France | |
| b44cc001-de38-469a-8b59-cd358d7d4b35 Sweden | |
| 77084aeb-69df-4bc9-994d-69adb2503616 Germany | |
| 60fa2df8-8401-4f67-85b1-49c76440a569 Hungary | |
| 92542e13-7816-4a88-b6ba-27a2be1cf0ff France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614534331 |
| Nivel de paquete 2 EAN | 4013614580420 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712825 |
| Número E (Noruega) | 4189316 |
| Número E (Suecia) | 4030216 |
ETIM for 1SVR508020R0000 Relés (EC001439)
Característica
Valor
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaFunción de respuesta retrasada (EF003374)
ValorSí
CaracterísticaFunción de temporización de reposo (EF003401)
ValorSí
CaracterísticaFunción activada (EF003378)
ValorSí
CaracterísticaFunción de final de apagado (EF003402)
ValorSí
CaracterísticaFunción estrella-triángulo (EF003380)
ValorNo
CaracterísticaFunción de conformación de impulsos (EF003403)
ValorSí
CaracterísticaFunción intermitente comenzando con pausa, tiempo fijo (EF003363)
ValorSí
CaracterísticaFunción intermitente comenzando con pulso, tiempo fijo (EF003364)
ValorSí
CaracterísticaFunción de reloj con pausa inicial, variable (EF003365)
ValorNo
CaracterísticaFunción de reloj comenzando con pulso, variable (EF003366)
ValorNo
CaracterísticaPosibilidad de operación remota (EF003361)
ValorNo
CaracterísticaAdecuado como control remoto (EF003362)
ValorNo
CaracterísticaConectable al contactor (EF006952)
ValorNo
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor24 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA/CC
CaracterísticaIntensidad nominal (EF000001)
Valor4 A
CaracterísticaIntervalo de tiempo (EF003384)
Valor0.05 s
CaracterísticaNúmero de salidas, instantáneas, normalmente cerradas (EF006835)
Valor0
CaracterísticaNúmero de salidas, instantáneas, normalmente abiertas (EF006836)
Valor0
CaracterísticaNúmero de salidas sin retardo, inversor (EF006837)
Valor1
CaracterísticaNúmero de salidas, retardadas, normalmente cerradas (EF006838)
Valor0
CaracterísticaNúmero de salidas, retardadas, normalmente abiertas (EF006839)
Valor0
CaracterísticaNúmero de salidas, retardadas, cambiador (EF006840)
Valor1
CaracterísticaSalidas, conmutables retardadas/no retardadas (EF006988)
ValorNo
CaracterísticaCon salida de semiconductor (EF003373)
ValorNo
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaAnchura (EF000008)
Valor17.5 mm
CaracterísticaAltura (EF000040)
Valor70 mm
CaracterísticaProfundidad (EF000049)
Valor63 mm
