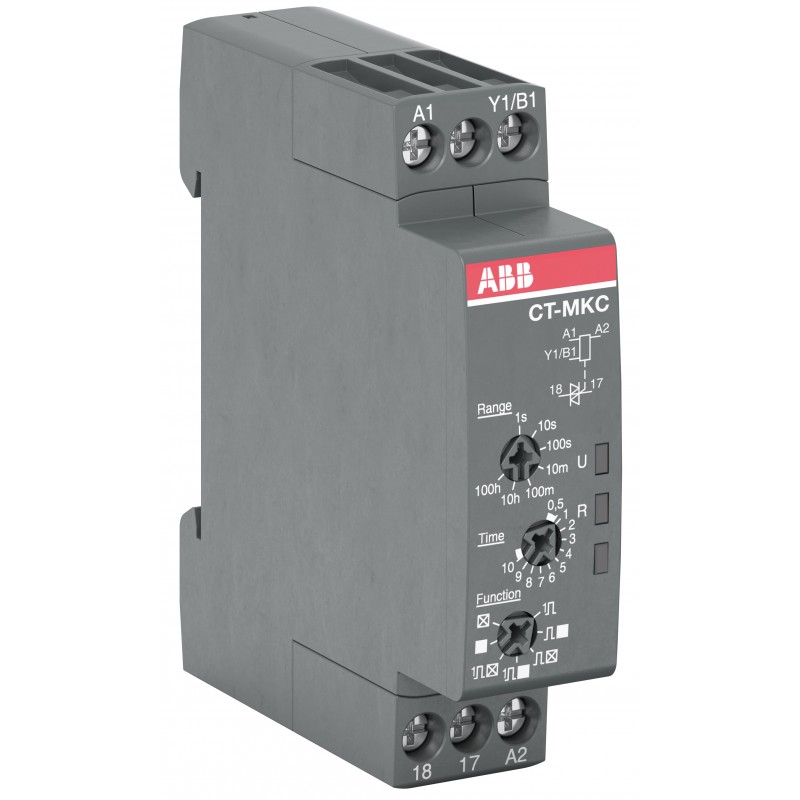

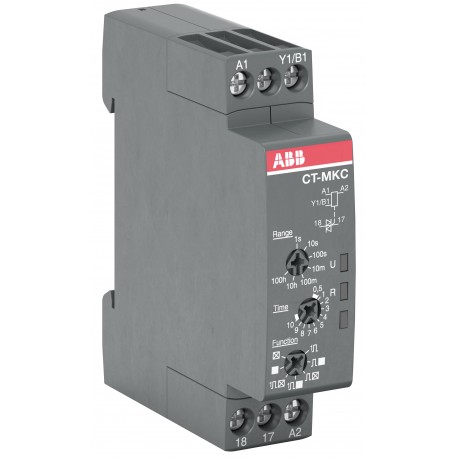

1SVR508010R1300 ABB Relé temp.multifuncional 12-240VAC/DC
1SVR508010R1300
ABB
Relé temp.multifuncional 12-240VAC/DC
CT-MKC.31 Time relay, Multifunctional solid-state, 12-240VAC/DC
Relés > Relé temporizador
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614555626 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.053 kg |
| Técnica | |
| Tipo de relé temporizador | Intermitente que comienza con OFF |
| Intermitente que comienza con ON | |
| Impulso desactivado | |
| Impulso ENCENDIDO | |
| Retardo de apagado | |
| Retardo de encendido | |
| Formador de pulsos | |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 12 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | Solid-State |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 1 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 0.2 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 1 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 60947-5-1 | |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | f76cf63a-cf5f-4cbe-8e7c-8464385d68b4 Germany |
| SCIP simplificado | 06d52cca-07e8-4843-ba4a-03b7d2e11d7c Germany |
| 1e05673f-896f-42d5-b20a-f0051a53ff63 Belgium | |
| 23418e32-0e12-4f34-941a-68480653db04 Germany | |
| 291819ff-8411-46f0-b230-8406273b2284 Hungary | |
| 3ad6bbcc-61b4-4afa-ac05-62676d1d5895 Croatia | |
| 48b655ff-4883-41e4-a683-068498cf1ed1 Hungary | |
| 48d9d0ae-71b1-418f-8124-e28a0d37088d Portugal | |
| 4d380e22-b907-43df-ac49-fe75e1084ffc Greece | |
| 8c51bf89-756e-4bf5-8093-d02602b4992e Poland | |
| 8ef4725c-5786-4f41-87b0-aefe77247bc1 France | |
| 9f8be636-b608-463b-85fe-2ee623371501 Netherlands | |
| a4ef6ffd-20a6-4ef1-8376-9a0165480906 Germany | |
| a74911b1-7752-4911-a27c-790d7502543b France | |
| b3363491-8e5d-40e2-b74f-499fb3dabdaf Denmark | |
| b3d68678-c317-45f6-9d4b-c79c6f5ca53a Belgium | |
| b86788f4-5048-4ce9-b03f-c04da83bf69e Norway | |
| bc9f8d7a-f0b0-499f-ae79-bc3e1e647162 Bulgaria | |
| bdc706fb-9557-4d11-85b6-a4dd5a80f478 Spain | |
| c5183471-42e7-498f-bd08-306821836994 Sweden | |
| c6933d30-a632-40ce-a3dd-6104980d77ec Sweden | |
| c7b67daa-c816-4e4f-8b05-95a15ebeea20 Poland | |
| cb192b23-583d-49e8-bfeb-4bd8d5ded7f8 Finland | |
| dbad125b-aeb4-43d3-8789-3d8f372feafc Italy | |
| df11ddeb-8c94-4a81-9f6f-32769662f6d5 Czech Republic | |
| e419fab5-d588-448e-b8a6-aef3d2d9a48b Poland | |
| e4e8998c-a4db-4886-a143-90d50f4bb703 Germany | |
| e9677c38-57a9-45eb-a666-fde2c4fac72f Estonia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614555626 |
| Nivel de paquete 2 EAN | 4013614580451 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39121519 |
| Número E (Finlandia) | 2712893 |
| Número E (Noruega) | 4189315 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | Sí |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | Sí |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | Sí |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 12 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 12 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 12 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 1 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 0 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 0 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | Sí |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidad (EF000049) | 63 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
