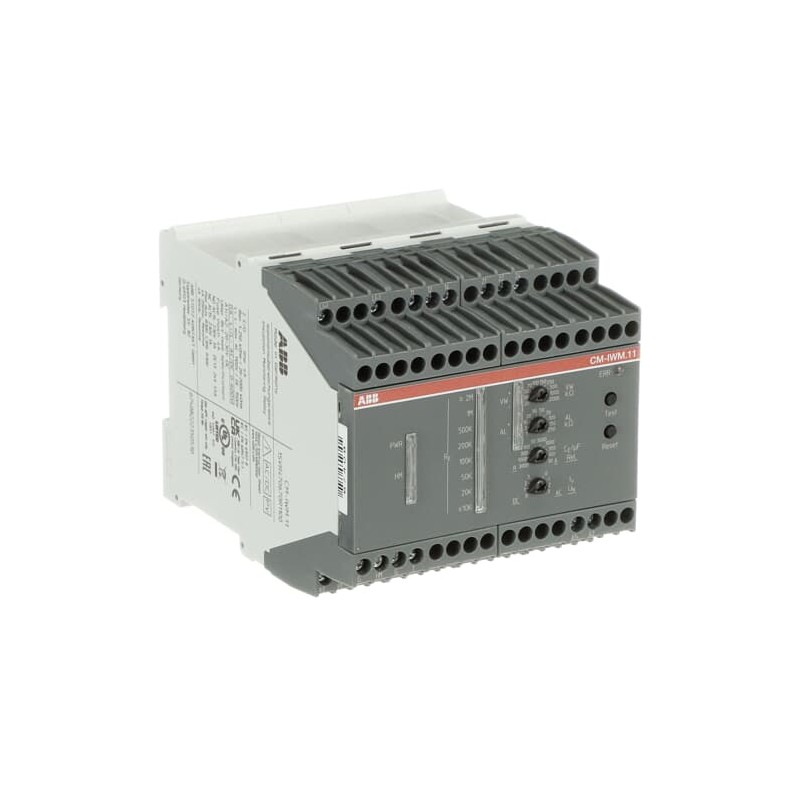

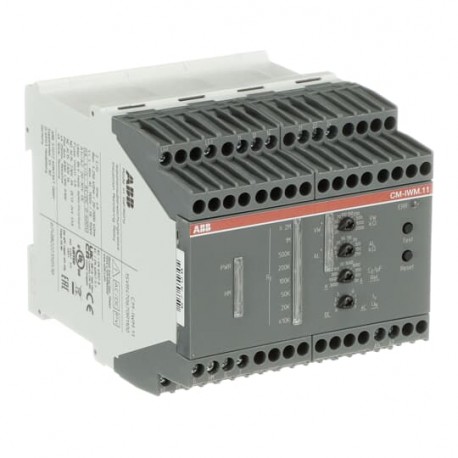

1SVR470670R1100 ABB CM-IWM.11Relé Control Aislamiento1500VDC
1SVR470670R1100
ABB
CM-IWM.11Relé Control Aislamiento1500VDC
CM-IWM.11 Insulation monitoring relay 2c/o, 1-250kOhm,0.02-20MOhm, 24VDC
Relés > Dispositivo de control de aislamiento / fallo a tierra
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614515323 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112243D0201 |
| Instrucciones y manuales | 1SVC470510M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 90 mm |
| Alto del producto | 90 mm |
| Largo del product | 121 mm |
| Peso del product | 0.5 kg |
| Técnica | |
| Función | Unearthed mixed AC / DC systems |
| Up to 1500 V DC | |
| Up to 1100 V AC | |
| Unearthed AC systems | |
| Unearthed DC systems | |
| Rango de medición | 20 ... 2000 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Frecuencia nominal (f) | Measuring Circuit 16 ... 1000 Hz |
| Measuring Circuit DC Hz | |
| Supply Circuit DC | |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 8 kV |
| Supply Circuit / Measuring Circuit 8 kV | |
| Supply Circuit / Output Circuit 8 kV | |
| Grado de protección | Housing IP20 |
| Grado de contaminación | 2 |
| Capacidad de fuga del sistema (CE) | 3000 µF |
| Capacidad de conexión | Flexible con férula aislada 1x 2.5 mm² |
| Flexible con férula aislada 2x 1.5 mm² | |
| Rígido 1x 4 mm² | |
| Par de apriete | 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Normas | IEC/EN 63000 |
| IEC/EN 61557-8 | |
| Ambiente | |
| Temperatura ambiente | Almacenamiento -40 ... +70 °C |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 4000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | cULus60947_E140448-20211215 |
| Declaración de conformidad - CE | 1SVD981048-00 |
| Declaración de conformidad - UKCA | 1SVD981048-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 170 mm |
| Embalaje Nivel 1 Largo | 126 mm |
| Embalaje Nivel 1 Alto | 145 mm |
| Embalaje Nivel 1 Peso | 0.62 kg |
| Embalaje Nivel 1 EAN | 4013614515323 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| Clase electrónica | V11.0 : 27371807 |
| Número E (Finlandia) | 2712549 |
