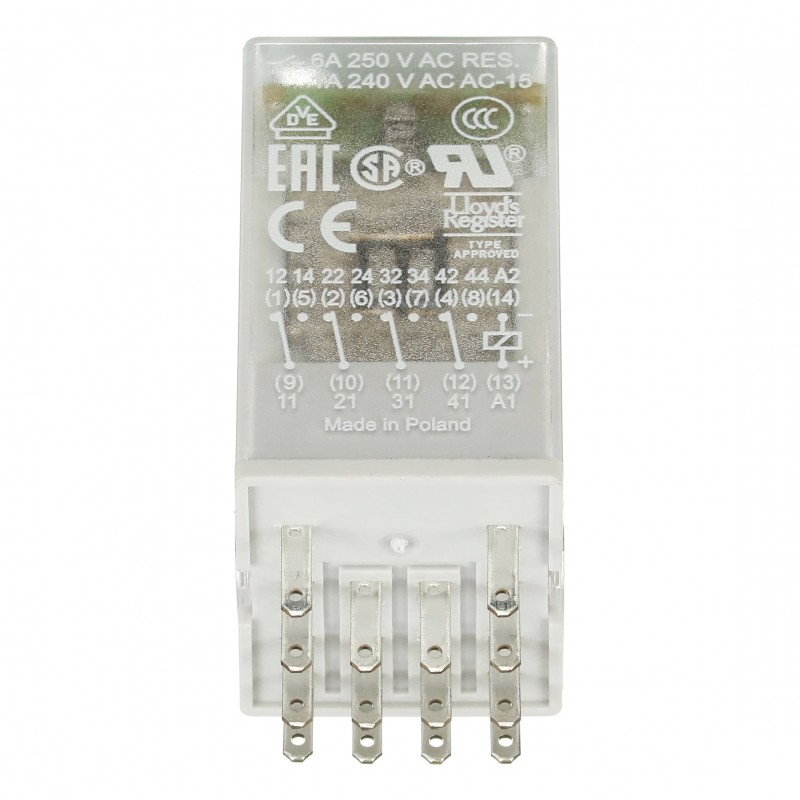

1SVR405614R1100 ABB CR-M024DC4LD Pluggable interface relay
1SVR405614R1100
ABB
10
CR-M024DC4LD Pluggable interface relay
CR-M024DC4LD Pluggable interface relay 4c/o, A1-A2=24VDC, 250V/6A, diode, LED
Relés > Relé de conmutación
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614497933 |
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_05 |
| Instrucciones y manuales | 1SVC405600M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132577_EPLAN |
| Dimensiones | |
| Ancho del product | 21.2 mm |
| Alto del producto | 35.6 mm |
| Largo del product | 27.5 mm |
| Peso del product | 0.033 kg |
| Técnica | |
| Función | Pluggable miniature interface relay CR-M |
| Subfunción | Relay with built in LED and Diode |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Tensión nominal de operación | 250 V AC |
| Salida | 4 C/O (SPDT) Contacts |
| Señal de salida | 250 V / 6 A |
| Tipo de terminal | Conexiones de clavija plana |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (120 V) 1.5 A |
| (230 V) 1 A | |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 6 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| (250 V) 0.1 A | |
| Tensión nominal de aislamiento (Ui) | 250 V |
| Grado de protección | IP40 |
| Posición de montaje | 1 |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61810-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 300 V AC |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | HB |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2014010303720193 |
| Certificado CQC | CQC2014010303720193 |
| Certificado CSA | CSA_2735700 |
| Certificado cUR | cUR_E244330 |
| Declaración de conformidad - CCC | 2020980303000200 |
| Declaración de conformidad - CE | 1SVD982021-0003 |
| Declaración de conformidad - UKCA | 1SVD982021-1000 |
| Certificado EAC | EAC_RU_C-DE.ME77.B.00446-19 |
| Certificado LR | LR_05_20002_E5 |
| Certificado RMRS | RMRS_1740019250 |
| Certificado UR | UR_E244330 |
| Certificado VDE | VDE_40040327 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 114 mm |
| Embalaje Nivel 1 Largo | 50 mm |
| Embalaje Nivel 1 Alto | 61 mm |
| Embalaje Nivel 1 Peso | 0.35 kg |
| Embalaje Nivel 1 EAN | 4013614383328 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001437 - Switching relay |
| ETIM 8 | EC001437 - Switching relay |
| ETIM 9 | EC001437 - Switching relay |
| Clase electrónica | V11.0 : 27371601 |
| UNSPSC | 39122331 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión enchufable plana |
| Con abrazaderas extraíbles (EF003340) | No |
| Intensidad nominal (EF000001) | 6 A |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 4 |
| Con contactos impulsados positivamente (EF003357) | No |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Dispositivo completo con zócalo (EF003359) | No |
| Con indicador LED (EF005950) | Sí |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del contacto (EF007544) | Otros |
| Grado de protección (IP) (EF005474) | IP40 |
| Anchura (EF000008) | 21.2 mm |
| Altura (EF000040) | 35.6 mm |
| Profundidad (EF000049) | 27.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
