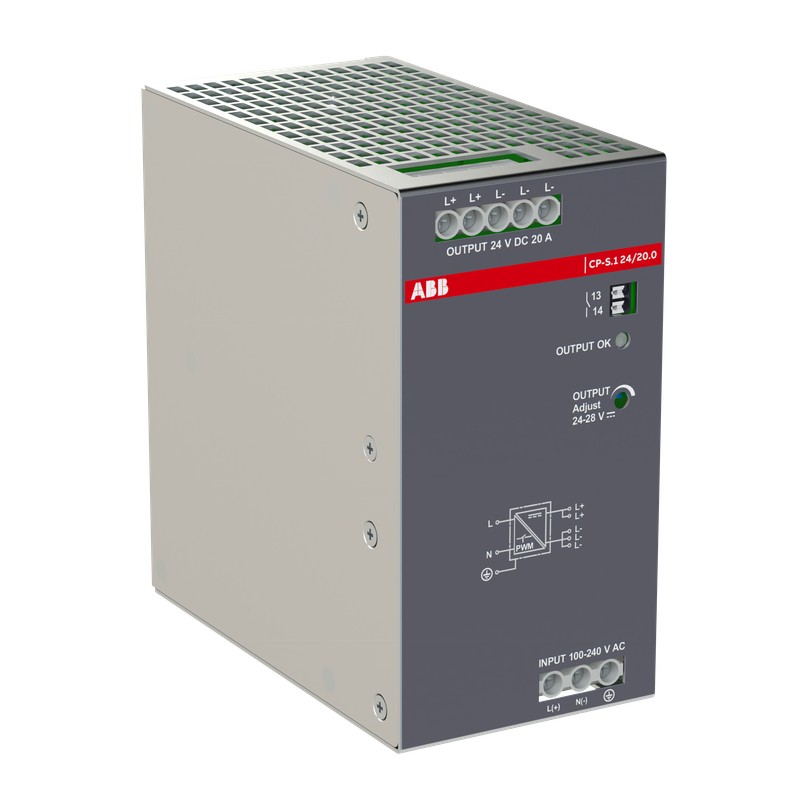

1SVR320761R1000 ABB CP-S.1 24/20.0 Fuente de alim.24Vdc /20A
1SVR320761R1000
ABB
CP-S.1 24/20.0 Fuente de alim.24Vdc /20A
CP-S.1 24/20.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/20A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SAC200140H0001 |
| Instrucciones y manuales | 1SVC320360M0000 |
| Diagrama de cableado | 9AKK107992A8774 |
| Dimensiones | |
| Ancho del product | 68 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 127 mm |
| Peso del product | 1.355 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 119 mm |
| Embalaje Nivel 1 Largo | 158 mm |
| Embalaje Nivel 1 Alto | 188 mm |
| Embalaje Nivel 1 Peso | 1.6 kg |
| Embalaje Nivel 1 EAN | 4013614561122 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 2 Ancho | 375 mm |
| Embalaje Nivel 2 Largo | 495 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 15.7 kg |
| Embalaje Nivel 2 Unidades | cartón 9 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 1-fase |
| Tensión nominal de entrada (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Tensión de entrada (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Corriente de entrada típica | (115 V AC) 4.85 A |
| (230 V AC) 2.55 A | |
| Tiempo de espera | (230 V AC) min. 20 ms |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Límites de frecuencia nominal | 45 ... 65 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia nominal de salida | 480 W |
| Potencia de salida | 480 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente de salida | 20 A |
| Corriente de salida máxima (Iout) | 30 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 300 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Par de apriete | Input Circuit 0.5 N·m |
| Output Circuit 1.13 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 7 mm |
| Circuito de entrada 9 mm | |
| Circuito de salida 9 mm | |
| Destornillador recomendado | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Distancia mínima de montaje | Other Device Same Type, Horizontal 30 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posición de montaje | 1 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Par de apriete UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 4.4 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 6 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 154206ab-cc6a-4d1d-b848-8637e7fc5a1f Germany |
| SCIP simplificado | 084e71f1-2f40-4f6f-b5d1-b232658f5bed Belgium |
| 15806d1d-1e31-430f-856c-1cec8a34598e Czech Republic | |
| 2160595e-3c9e-414f-ab40-62e2b1a88670 Norway | |
| 2bd2d658-5d34-442e-9596-65aa9861cfff Sweden | |
| 3c6f9d2e-a7be-425d-847e-56c1b0575d0b Portugal | |
| 4adb4710-4434-429c-b13b-d25432c1e5e2 Germany | |
| 4b612490-c310-4258-a52d-60912f2572f2 Germany | |
| 56d536cb-2e2c-4b68-98b5-b42627ca01a2 Hungary | |
| 60da36c3-4dff-436f-9310-cb5a04ff7d1d Poland | |
| 6cdb1dbb-fccd-42f8-aa4a-8a745df3cf1d France | |
| 8595d650-5a7c-4e70-bab6-d06e0d4912ac Italy | |
| 8ec3ecc3-84be-4901-b93d-bf75d11bc9a3 Hungary | |
| 9b18635a-0d97-445f-a741-e874c158fdbf Germany | |
| 9dea6ecb-1427-411a-9235-8b3c2df77dd5 Belgium | |
| a26c82ec-eb8f-432b-ac9d-80d8a813ab67 Spain | |
| a7e57bd7-a3c3-41eb-9285-831dcebda077 Denmark | |
| b2137767-ad94-4046-8148-c735ee44e544 Netherlands | |
| b6cc3a0b-6b99-4191-8200-0605c865fe75 Croatia | |
| bccaad5b-b56a-44a7-88c8-c3a1402ec50d Poland | |
| c80c8b49-ebc2-41ed-a55d-fa508ac6ae42 France | |
| caa335b3-095a-454e-ba68-2fd31229df22 Finland | |
| e8cd7c7b-253f-488d-9c5c-0e56db240739 Estonia | |
| ebffd1f9-4a93-4186-88e9-2bf33eb87f74 Sweden | |
| f18df6c4-0d03-4380-81d6-4de04118adf9 Greece | |
| f6918158-863e-4392-9545-2557122b39a4 Germany | |
| fa8ae053-536e-472d-b925-75a884717d34 Bulgaria | |
| fb868a1a-8133-496c-9e71-f29f9e2227f7 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DE_2-029956 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaración de conformidad - CE | 1SVD982043-00 |
| Declaración de conformidad - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| Certificado SEMI | 9AKK108470A0206 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712889 |
| Número E (Noruega) | 6608903 |
| Número E (Suecia) | 5213657 |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| 2ª tensión de salida (EF006797) | 0 V |
| 3ª tensión de salida (EF006800) | 0 V |
| Corriente máxima de salida 1 (EF008284) | 30 A |
| Corriente máxima de salida 2 (EF008285) | 0 A |
| Corriente máxima de salida 3 (EF008286) | 0 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal tensión de salida 2 (EF009394) | 0 V |
| Valor nominal tensión de salida 3 (EF009395) | 0 V |
| Valor nominal corriente de salida 1 (EF009396) | 20 A |
| Valor nominal corriente de salida 2 (EF009397) | 0 A |
| Valor nominal corriente de salida 3 (EF009398) | 0 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 264 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 264 V |
| Voltaje de suministro de CC nominal (EF007078) | 277 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 517 VA |
| Potencia suministrada (EF003034) | 480 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Anchura de montaje (EF000846) | 68 mm |
| Altura de la instalación (EF000332) | 129.4 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 68 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidad (EF000049) | 127 mm |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
