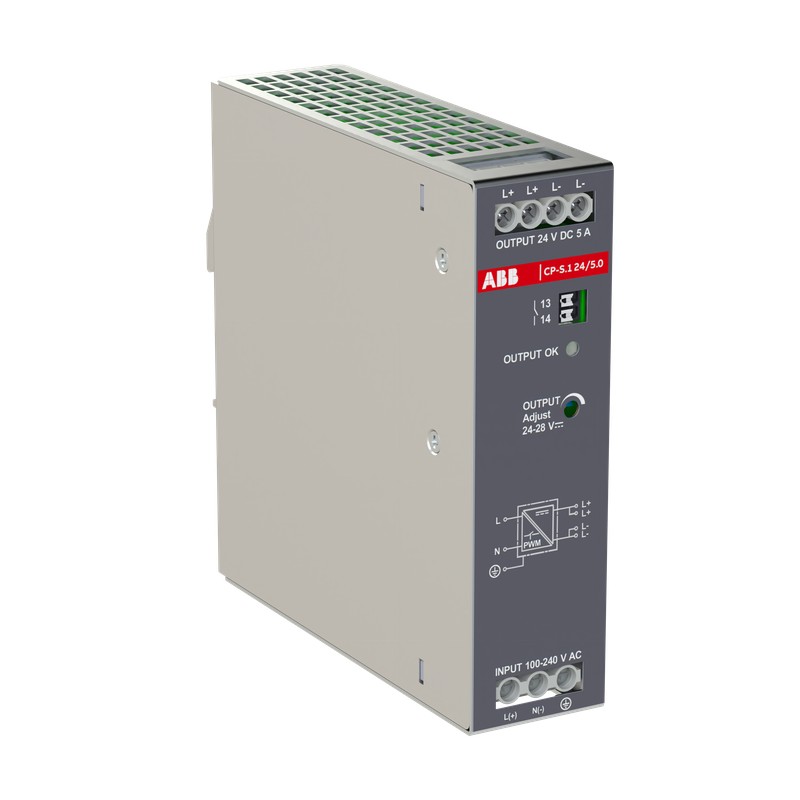

1SVR320561R1000 ABB CP-S.1 24/5.0 Fuente de aliment.24Vdc/5A
1SVR320561R1000
ABB
CP-S.1 24/5.0 Fuente de aliment.24Vdc/5A
CP-S.1 24/5.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/5A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SAC200138H0001 |
| Instrucciones y manuales | 1SVC320360M0000 |
| Diagrama de cableado | 9AKK107992A8774 |
| Dimensiones | |
| Ancho del product | 35.5 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 127 mm |
| Peso del product | 0.69 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 64 mm |
| Embalaje Nivel 1 Largo | 155 mm |
| Embalaje Nivel 1 Alto | 169 mm |
| Embalaje Nivel 1 Peso | 0.8 kg |
| Embalaje Nivel 1 EAN | 4013614561108 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 2 Ancho | 393 mm |
| Embalaje Nivel 2 Largo | 600 mm |
| Embalaje Nivel 2 Alto | 190 mm |
| Embalaje Nivel 2 Peso | 17.5 kg |
| Embalaje Nivel 2 Unidades | cartón 21 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 1-fase |
| Tensión nominal de entrada (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Tensión de entrada (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Corriente de entrada típica | (115 V AC) 1.24 A |
| (230 V AC) 0.67 A | |
| Tiempo de espera | (230 V AC) min. 20 ms |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Límites de frecuencia nominal | 45 ... 65 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia nominal de salida | 120 W |
| Potencia de salida | 120 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente de salida | 5 A |
| Corriente de salida máxima (Iout) | 7.5 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 300 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Par de apriete | Input Circuit 0.5 N·m |
| Output Circuit 1.13 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 7 mm |
| Circuito de entrada 9 mm | |
| Circuito de salida 9 mm | |
| Destornillador recomendado | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Distancia mínima de montaje | Other Device Same Type, Horizontal 30 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posición de montaje | 1 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Par de apriete UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 4.4 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 6 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8bd8349c-f365-42fd-a562-b0751a6f1ad4 Germany |
| SCIP simplificado | 0232669e-3d6c-4fd0-a729-6d7545ed3b94 Greece |
| 0ba681f5-dfd7-4ad4-9448-f85e41b38282 Portugal | |
| 295cfd4a-5f91-4813-b0bb-095a43fa8c86 Spain | |
| 43cba478-0098-45bf-8eb7-8c55315409fd Italy | |
| 50c86865-2701-4c23-9f3d-5a1f16141b95 France | |
| 6e4c12b6-466d-4e7b-98df-a83e1f1616bd Poland | |
| 6ed35396-3e0a-4452-9225-4cc0453e2dd7 Bulgaria | |
| 723609e7-7d78-403d-a39d-859b768defb4 Germany | |
| 7250de46-6d86-4345-94f3-a0531d7438c1 Denmark | |
| 75690a43-948a-4de6-a841-c220d36da681 Finland | |
| 7cc40fcf-72f8-46e9-8743-bb349b17a932 Germany | |
| 7cf3823b-ec73-42a2-9787-a81f2467df1d Poland | |
| 7f035a61-0957-4db1-b935-8b2ee42e31c1 Hungary | |
| 94ce00a8-5e90-4cba-88a0-2a4d9fe51d87 Estonia | |
| 9ade70c3-273a-4961-9ce2-b48cabd6d455 Sweden | |
| 9ff3f566-d4d9-45c8-910a-16486106dd0e Czech Republic | |
| a2246770-94c5-400f-95ea-785f924b8eb5 Belgium | |
| a2a75472-3dcd-4a8f-aa8f-1e9ade06ee09 Sweden | |
| b149fa4f-9b4e-43b1-8730-cba0d01c7d20 France | |
| b3712880-cae7-49ff-80c5-2b2ae7fa6684 Germany | |
| b5fd023f-1587-4f9e-813a-a20647be1e8e Germany | |
| cebfb3f9-4425-4f72-8e45-c73f22c263cb Norway | |
| e104146d-5794-4aed-9835-a7675c6a19ea Hungary | |
| eb550ecc-4f00-4cec-858b-b6e2b828dda5 Netherlands | |
| eeef3c98-c023-4464-ac33-2ca9541de67d Croatia | |
| f1a5763a-f629-4192-a12d-305aa7a77fa5 Belgium | |
| fabaf4bb-3c1b-4122-ae68-4e7d827aeeb6 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DE_2-029510 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaración de conformidad - CE | 1SVD982043-00 |
| Declaración de conformidad - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| Certificado SEMI | 9AKK108470A0203 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712887 |
| Número E (Noruega) | 6608901 |
| Número E (Suecia) | 5213655 |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| 2ª tensión de salida (EF006797) | 0 V |
| 3ª tensión de salida (EF006800) | 0 V |
| Corriente máxima de salida 1 (EF008284) | 7.5 A |
| Corriente máxima de salida 2 (EF008285) | 0 A |
| Corriente máxima de salida 3 (EF008286) | 0 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal tensión de salida 2 (EF009394) | 0 V |
| Valor nominal tensión de salida 3 (EF009395) | 0 V |
| Valor nominal corriente de salida 1 (EF009396) | 5 A |
| Valor nominal corriente de salida 2 (EF009397) | 0 A |
| Valor nominal corriente de salida 3 (EF009398) | 0 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 264 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 264 V |
| Voltaje de suministro de CC nominal (EF007078) | 277 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 132 VA |
| Potencia suministrada (EF003034) | 120 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Anchura de montaje (EF000846) | 35.5 mm |
| Altura de la instalación (EF000332) | 129.4 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 35.5 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidad (EF000049) | 127 mm |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
