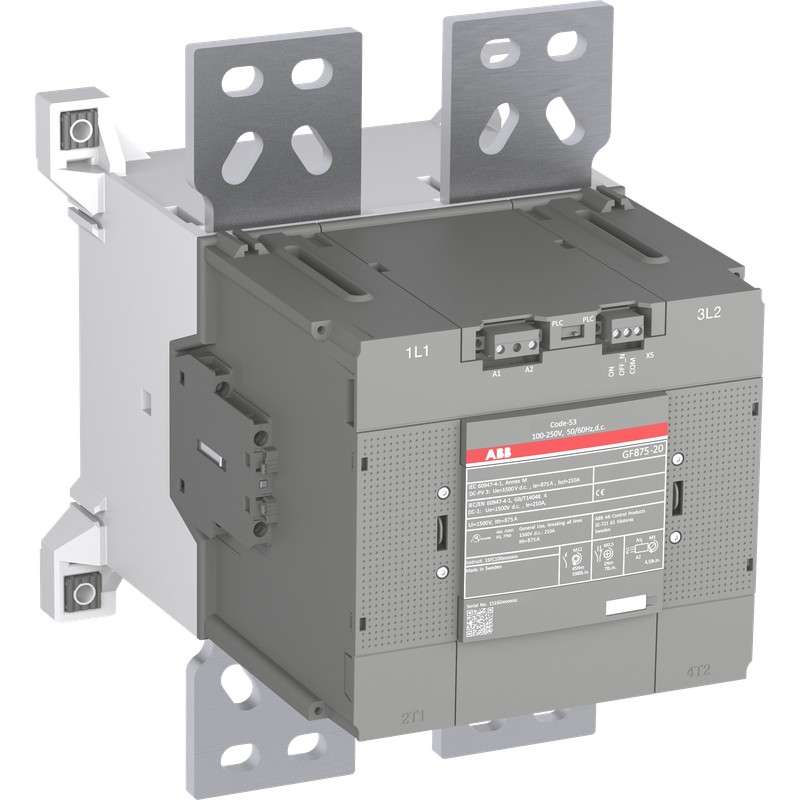

1SFL617731R5322 ABB GF875-20-22-53 Contactor
1SFL617731R5322
ABB
GF875-20-22-53 Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 8536490099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SFC100003M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 253 mm |
| Largo del product | 300 mm |
| Alto del producto | 355 mm |
| Peso del product | 14.3 kg |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 2 |
| Número de contactos auxiliares NC | 2 |
| Número de polos | 2P |
| Tensión nominal de operación | Main Circuit 1500 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 900 A |
| según IEC 60947-4-1, contactores abiertos θ = 60 °C 875 A | |
| según IEC 60947-4-1, contactores abiertos θ = 70 °C 650 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (1500 V CC) 2 campos, 40 °C 210 A |
| Corriente nominal de funcionamiento DC-PV3 (Ie) | (1500 V CC) 2 campos, 60 °C 875 A |
| (1500 V CC) 2 campos, 70 °C 650 A | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 5184 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 1139 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 3109 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 6218 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 4150 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1500 V |
| según UL/CSA 1500 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Frecuencia máxima de conmutación eléctrica | 15 cycles per hour |
| Durabilidad mecánica | 0.05 million |
| Frecuencia máxima de conmutación mecánica | 60 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100...250 V |
| 60 Hz 100...250 V | |
| Operación de CC 100...250 V | |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 23 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 23 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 12 W | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 600 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 600 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control CC 505 V·A | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y la abertura sin contacto 33...70 ms |
| Entre la energización de la bobina y el cierre sin contacto 50...120 ms | |
| Capacidad de conexión del circuito principal | Sólido 600 mm² |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Flexible 2x0.75 ... 2.5 mm² | |
| Sólido 2x1 ... 4 mm² | |
| Varado 2x1 ... 4 mm² | |
| Capacidad de conexión | Sólido 600 mm² |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 | |
| Tipo de terminal | Circuito Principal: Bares |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 1500 V |
| Ambiente | |
| Temperatura ambiente | Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C |
| Close to Contactor for Storage -40 ... 70 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 9AKK108466A1583 |
| Certificado BV | 9AKK108466A6837 |
| Certificado CB | 1SFC100041D0101 |
| Certificado CQC | CQC20012271919 |
| Declaración de conformidad - CCC | 2020980304002803 |
| Declaración de conformidad - CE | 1SFC100019D2701 |
| Declaración de conformidad - UKCA | 2CMT2020-006118 |
| Certificado DNV | 9AKK108466A1584 |
| Certificado LR | 9AKK108466A2274 |
| Certificado UL | 1SFC100021D0101 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 402 mm |
| Embalaje Nivel 1 Largo | 305 mm |
| Embalaje Nivel 1 Alto | 415 mm |
| Embalaje Nivel 1 Peso | 16.45 kg |
| Embalaje Nivel 1 EAN | 7320500541241 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC002552 - Power contactor, DC switching |
| ETIM 8 | EC002552 - Power contactor, DC switching |
| ETIM 9 | EC002552 - Power contactor, DC switching |
| Clase electrónica | V11.0 : 27371018 |
| UNSPSC | 39121529 |
| Número E (Noruega) | 4115801 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 100 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 100 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 100 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 2 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Carril de conexión |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 2 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
