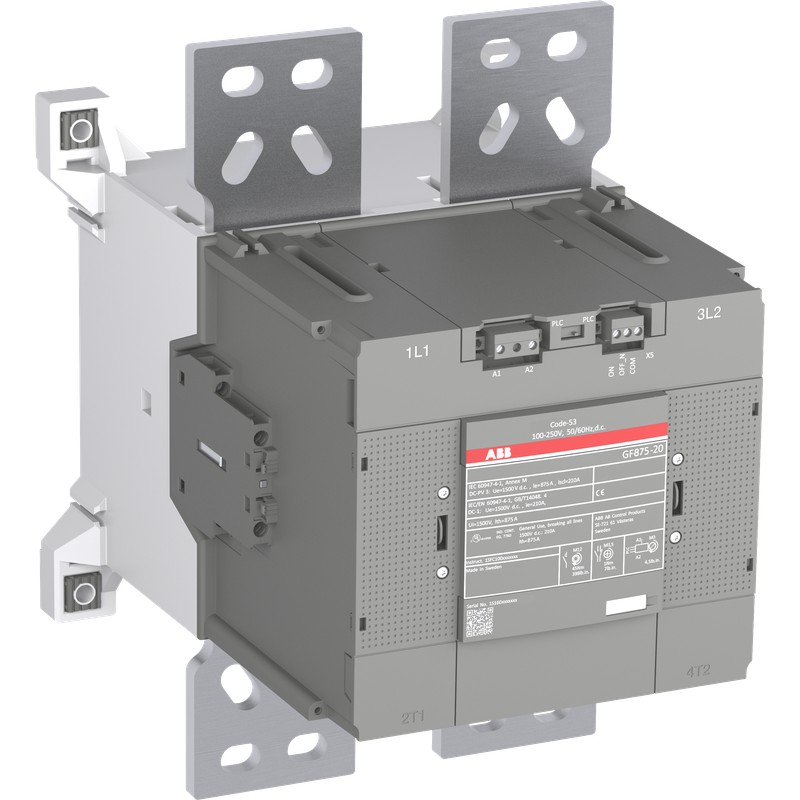

ABB 1SFL617731R5122 1SFL617731R5122 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SFL617731R5122 ABB GF875-20-22-51 Contactor

Referencia: 1SFL617731R5122

Fabricante: ABB

Descripción:

GF875-20-22-51 Contactor

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
ETIM
Opiniones

Garantía, reparación y devolución.

Precio unitario: 2.726,97 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	8536490099
Descargas Populares
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SFC100003M0001
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	253 mm
Largo del product	300 mm
Alto del producto	355 mm
Peso del product	14.3 kg
Técnica
Número de contactos principales NO	2
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Número de polos	2P
Tensión nominal de operación	Main Circuit 1500 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 900 A
	según IEC 60947-4-1, contactores abiertos θ = 60 °C 875 A
	según IEC 60947-4-1, contactores abiertos θ = 70 °C 650 A
Corriente nominal de funcionamiento DC-1 (I_e)	(1500 V CC) 2 campos, 40 °C 210 A
Corriente nominal de funcionamiento DC-PV3 (I_e)	(1500 V CC) 2 campos, 60 °C 875 A
	(1500 V CC) 2 campos, 70 °C 650 A
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 5184 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 1139 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 3109 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 6218 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 4150 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 y VDE 0110 (Gr. C) 1500 V
	según UL/CSA 1500 V
Tensión nominal soportada por impulsos (U_imp)	Main Circuit 8 kV
Frecuencia máxima de conmutación eléctrica	15 cycles per hour
Durabilidad mecánica	0.05 million
Frecuencia máxima de conmutación mecánica	60 cycles per hour
Límites de funcionamiento de la bobina	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensión nominal del circuito de control (U_c)	50 Hz 24...60 V
	60 Hz 24...60 V
	Operación de CC 24 ... 60 V
Consumo de la bobina	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 11.6 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 11.6 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 5 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 5 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 420 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 420 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 880 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 880 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y la abertura sin contacto 33...70 ms
	Entre la energización de la bobina y el cierre sin contacto 50...120 ms
Capacidad de conexión del circuito principal	Sólido 600 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Sólido 2x1 ... 4 mm²
	Varado 2x1 ... 4 mm²
Capacidad de conexión	Sólido 600 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Tipo de terminal	Circuito Principal: Bares
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 1500 V
Ambiente
Temperatura ambiente	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 2000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil	1SFC100112M0006
Certificados y Declaraciones (Número de Documento)
Certificado ABS	9AKK108466A1583
Certificado BV	9AKK108466A6837
Certificado CB	1SFC100041D0101
Certificado CQC	CQC20012271919
Declaración de conformidad - CCC	2020980304002803
Declaración de conformidad - CE	1SFC100019D2701
Declaración de conformidad - UKCA	2CMT2020-006118
Certificado DNV	9AKK108466A1584
Certificado LR	9AKK108466A2274
Certificado UL	1SFC100021D0101
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	402 mm
Embalaje Nivel 1 Largo	305 mm
Embalaje Nivel 1 Alto	415 mm
Embalaje Nivel 1 Peso	16.45 kg
Embalaje Nivel 1 EAN	7320500541272
Clasificaciones y estándares externos
ETIM 7	EC002552 - Power contactor, DC switching
ETIM 8	EC002552 - Power contactor, DC switching
ETIM 9	EC002552 - Power contactor, DC switching
Clase electrónica	V11.0 : 27371018
UNSPSC	39121529
Número E (Noruega)	4115800

ETIM for 1SFL617731R5122 Interruptores de baja tensión (EC002552)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)

Valor24 V

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)

Valor24 V

CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)

Valor24 V

CaracterísticaTipo de tensión de accionamiento (EF008242)

ValorCA/CC

CaracterísticaApto para instalación en serie (EF001126)

ValorNo

CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)

Valor2

CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)

Valor2

CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)

ValorCarril de conexión

CaracterísticaNúmero de contactos normalmente cerrados como contactos principales (EF001375)

Valor0

CaracterísticaNúmero de contactos normalmente abiertos como contactos principales (EF001374)

Valor2
