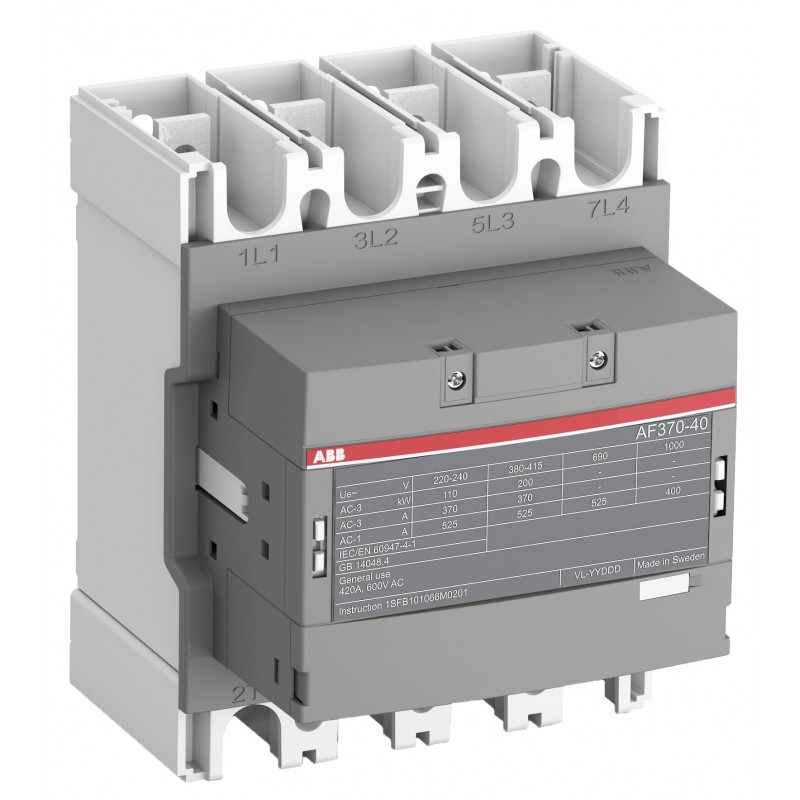

1SFL607102R1300 ABB AF370-40-00-13 CONT 4P. B. 100-250 VCA/CC
1SFL607102R1300
ABB
AF370-40-00-13 CONT 4P. B. 100-250 VCA/CC
AF370-40-00-13 Contactor
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC175204_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Hoja de datos, información técnica (parte 2) | 1SAC200017M0002 |
| Instrucciones y manuales | 1SFC100008M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 184 mm |
| Largo del product | 180 mm |
| Alto del producto | 225 mm |
| Peso del product | 5.7 kg |
| Diagrama de dimensiones | 1SFB535001G1123 |
| Técnica | |
| Número de contactos principales NO | 4 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Tensión nominal de operación | Main Circuit 1000 V |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 525 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (1000 V) 40 °C 400 A |
| (1000 V) 60 °C 350 A | |
| (1000 V) 70 °C 290 A | |
| (690 V) 40 °C 525 A | |
| (690 V) 60 °C 425 A | |
| (690 V) 70 °C 350 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 55 °C 370 A |
| (440 V) 55 °C 370 A | |
| (380 / 400 V) 55 °C 370 A | |
| (220 / 230 / 240 V) 55 °C 370 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 200 kW |
| (440 V) 200 kW | |
| (380 / 400 V) 200 kW | |
| (220 / 230 / 240 V) 110 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad de rotura nominal AC-3e | 8.5 x Ie AC-3e |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3e | 12 x Ie AC-3e |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 630 A |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 600 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 1709 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 3700 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 2960 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 1208 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 5000 A |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 5 million |
| Frecuencia máxima de conmutación mecánica | 300 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Operación de CC 100 ... 250 V | |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 17.5 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 17.5 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 4.5 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 4.5 W | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 385 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 385 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control CC 410 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control CC 410 W | |
| Pérdida de potencia | 72 W |
| en condiciones nominales de funcionamiento por polo 72 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y la abertura sin contacto 45 ... 80 ms |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 60 ms | |
| Capacidad de conexión del circuito principal | Flexible 2 x 70 ... 185 mm² |
| Cable rígido de aluminio 1 x 185 ... 240 mm² | |
| Cable de Cu rígido 2 x 70 ... 185 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Flexible 1x0.75 ... 2.5 mm² | |
| Flexible 2x0.75 ... 2.5 mm² | |
| Sólido 2 x 1 ... 4 mm² | |
| Varado 1 x 1 .... 4 mm² | |
| Varado 2 x 1 .... 4 mm² | |
| Capacidad de conexión | Flexible 2 x 70 ... 185 mm² |
| Cable de Cu rígido 2 x 70 ... 185 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 | |
| Par de apriete | Cable Lug 9 N·m |
| Main Circuit 22 ... 43 N·m | |
| Tipo de terminal | Circuito Principal: Bares |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (1000 V AC) 520 A |
| Potencia nominal UL/CSA | (200 ... 208 V AC) Three Phase 50 Hp |
| (200 V AC) Three Phase 125 hp | |
| (208 V AC) Three Phase 125 hp | |
| (220 ... 240 V AC) Three Phase 60 Hp | |
| (220 ... 240 V AC) Three Phase 150 hp | |
| (440 ... 480 V AC) Three Phase 125 Hp | |
| (440 ... 480 V AC) Three Phase 300 hp | |
| (550 ... 600 V AC) Three Phase 150 Hp | |
| (550 ... 600 V AC) Three Phase 350 hp | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C | |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | Los residuos no peligrosos se envían a un vertedero, donde no hay ninguna opción alternativa disponible en un radio de 100 km de una instalación |
| Instrucciones de desmontaje al final de la vida útil | 1SFC100112M0002 |
| Declaración Ambiental de Producto - EPD | 1SFC100104D0201 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.3 % |
| Contenido de material sostenible en el producto (% en peso) | Metal reciclado - 33 % |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108468A6695 |
| Certificado ABS | 14-LD1092198-PDA |
| Certificado BV | BV_36353_A0BV |
| Certificado CB | SEMKO_SE-73326 |
| Certificado CQC | CQC2014010304676670 |
| Declaración de conformidad - CCC | 2020980304001305 |
| Declaración de conformidad - CE | 2CMT2015-005439 |
| Declaración de conformidad - UKCA | 2CMT2020-006118 |
| Certificado EAC | 9AKK107046A8618 |
| Certificado LR | LR_14_70011(E1) |
| Certificado PRS | TE_2092_880423_16 |
| Certificado RINA | ELE060313XG_002 |
| Certificado RMRS | 9AKK107045A6978 |
| Certificado UL | 20140910-E73397 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 212 mm |
| Embalaje Nivel 1 Largo | 262 mm |
| Embalaje Nivel 1 Alto | 212 mm |
| Embalaje Nivel 1 Peso | 6.4 kg |
| Embalaje Nivel 1 EAN | 7320500504383 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3707249 |
