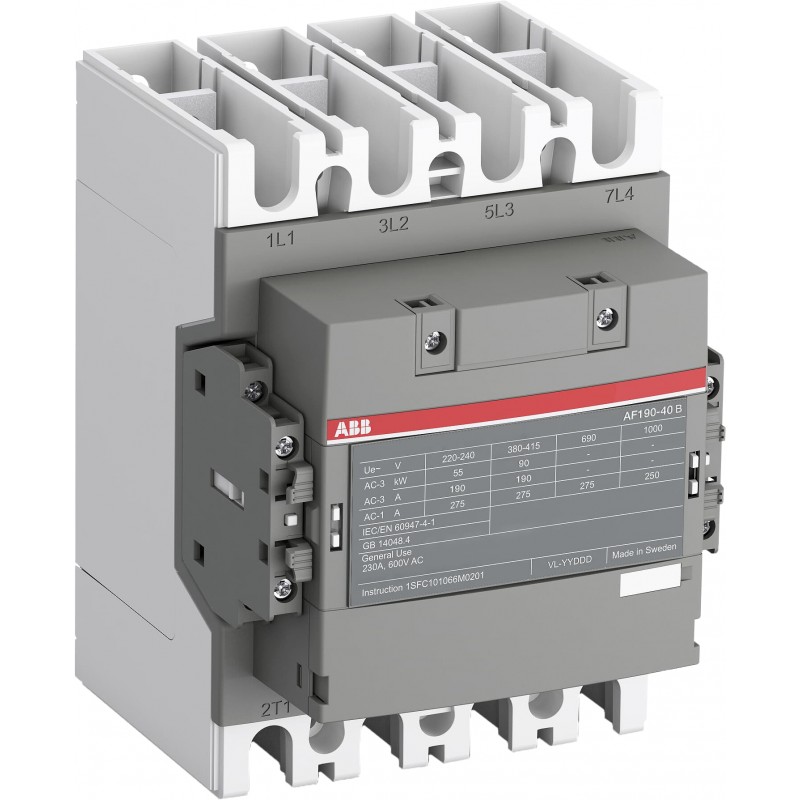

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

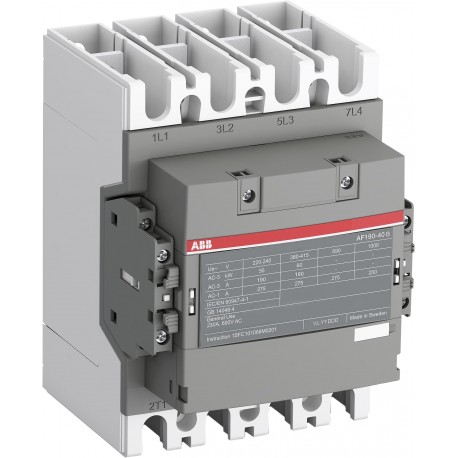

1SFL487262R1222 ABB AF190B-40-22RT-12

0/5 - 0 Opiniones

Referencia: 1SFL487262R1222

Fabricante: ABB

Descripción:

AF190B-40-22RT-12

AF190B-40-22RT-12 Contactor

Más detalles

Categorias:

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100214C0202
Hoja de datos, información técnica (parte 2)	1SAC200017M0002
Instrucciones y manuales	1SFC100008M0201
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	140 mm
Largo del product	153 mm
Alto del producto	196 mm
Peso del product	3.3 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Número de polos	4P
Tensión nominal de operación	Main Circuit 1000 V
Frecuencia nominal (f)	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(1000 V) 40 °C 250 A
	(1000 V) 55 °C 225 A
	(1000 V) 60 °C 225 A
	(1000 V) 70 °C 185 A
	(690 V) 40 °C 275 A
	(690 V) 55 °C 250 A
	(690 V) 60 °C 250 A
	(690 V) 70 °C 200 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 190 A
	(440 V) 55 °C 190 A
	(380 / 400 V) 55 °C 190 A
	(220 / 230 / 240 V) 55 °C 190 A
Corriente nominal de funcionamiento DC-1 (I_e)	(100 V) 1 polo, 40 °C 250 A
	(100 V) 1 polo, 60 °C 250 A
	(100 V) 1 polo, 70 °C 200 A
	(110 V) 2 polos en serie, 40 °C 250 A
	(110 V) 2 polos en serie, 60 °C 250 A
	(110 V) 2 polos en serie, 70 °C 200 A
	(110 V) 3 polos en serie, 40 °C 250 A
	(110 V) 3 polos en serie, 60 °C 250 A
	(110 V) 3 polos en serie, 70 °C 200 A
	(175 V) 2 polos en serie, 40 °C 250 A
	(175 V) 2 polos en serie, 60 °C 250 A
	(175 V) 2 polos en serie, 70 °C 200 A
	(200 V) 2 polos en serie, 40 °C 250 A
	(200 V) 2 polos en serie, 60 °C 250 A
	(200 V) 2 polos en serie, 70 °C 200 A
	(220 V) 3 polos en serie, 40 °C 250 A
	(220 V) 3 polos en serie, 60 °C 250 A
	(220 V) 3 polos en serie, 70 °C 200 A
	(260 V) 3 polos en serie, 40 °C 250 A
	(260 V) 3 polos en serie, 60 °C 250 A
	(260 V) 3 polos en serie, 70 °C 200 A
	(300 V) 3 polos en serie, 40 °C 250 A
	(300 V) 3 polos en serie, 60 °C 250 A
	(300 V) 3 polos en serie, 70 °C 200 A
	(350 V) 4 polos en serie, 40 °C 250 A
	(350 V) 4 polos en serie, 60 °C 250 A
	(350 V) 4 polos en serie, 70 °C 200 A
	(400 V) 4 polos en serie, 40 °C 250 A
	(400 V) 4 polos en serie, 60 °C 250 A
	(400 V) 4 polos en serie, 70 °C 200 A
	(72 V) 1 polo, 40 °C 250 A
	(72 V) 1 polo, 60 °C 250 A
	(72 V) 1 polo, 70 °C 200 A
	(72 V) 2 polos en serie, 40 °C 250 A
	(72 V) 2 polos en serie, 60 °C 250 A
	(72 V) 2 polos en serie, 70 °C 200 A
	(72 V) 3 polos en serie, 40 °C 250 A
	(72 V) 3 polos en serie, 60 °C 250 A
	(72 V) 3 polos en serie, 70 °C 200 A
	(90 V) 1 polo, 40 °C 250 A
	(90 V) 1 polo, 60 °C 250 A
	(90 V) 1 polo, 70 °C 200 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 250 A
	(110 V) 2 polos en serie, 60 °C 250 A
	(110 V) 2 polos en serie, 70 °C 200 A
	(110 V) 3 polos en serie, 40 °C 250 A
	(110 V) 3 polos en serie, 60 °C 250 A
	(110 V) 3 polos en serie, 70 °C 200 A
	(220 V) 3 polos en serie, 40 °C 250 A
	(220 V) 3 polos en serie, 60 °C 250 A
	(220 V) 3 polos en serie, 70 °C 200 A
	(72 V) 2 polos en serie, 40 °C 250 A
	(72 V) 2 polos en serie, 60 °C 250 A
	(72 V) 2 polos en serie, 70 °C 200 A
	(72 V) 3 polos en serie, 40 °C 250 A
	(72 V) 3 polos en serie, 60 °C 250 A
	(72 V) 3 polos en serie, 70 °C 200 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 250 A
	(110 V) 2 polos en serie, 60 °C 250 A
	(110 V) 2 polos en serie, 70 °C 200 A
	(110 V) 3 polos en serie, 40 °C 250 A
	(110 V) 3 polos en serie, 60 °C 250 A
	(110 V) 3 polos en serie, 70 °C 200 A
	(220 V) 3 polos en serie, 40 °C 250 A
	(220 V) 3 polos en serie, 60 °C 250 A
	(220 V) 3 polos en serie, 70 °C 200 A
	(72 V) 2 polos en serie, 40 °C 250 A
	(72 V) 2 polos en serie, 60 °C 250 A
	(72 V) 2 polos en serie, 70 °C 200 A
	(72 V) 3 polos en serie, 40 °C 250 A
	(72 V) 3 polos en serie, 60 °C 250 A
	(72 V) 3 polos en serie, 70 °C 200 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 90 kW
	(440 V) 110 kW
	(500 V) 110 kW
	(690 V) 132 kW
	(1000 V) 110 kW
	(380 / 400 V) 90 kW
	(220 / 230 / 240 V) 55 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 90 kW
	(440 V) 110 kW
	(500 V) 110 kW
	(690 V) 132 kW
	(1000 V) 110 kW
	(380 / 400 V) 90 kW
	(220 / 230 / 240 V) 55 kW
Capacidad de rotura nominal AC-3e	8.5 x Ie AC-3e
Capacidad nominal de fabricación AC-3	10 x Ie AC-3
Capacidad nominal de fabricación AC-3e	12 x Ie AC-3e
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 275 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 878 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 1900 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1520 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 621 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
	según UL/CSA 600 V
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-3) 300 cycles per hour
Durabilidad mecánica	5 million
Frecuencia máxima de conmutación mecánica	300 cycles per hour
Límites de funcionamiento de la bobina	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensión nominal del circuito de control (U_c)	50 Hz / 60 Hz 48 ... 130 V
	Operación de CC 48 ... 130 V
Consumo de la bobina	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 14.5 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 14.5 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 2.5 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 2.5 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 340 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 340 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 465 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 465 W
Pérdida de potencia	15 W
	en condiciones nominales de funcionamiento por polo 15 W
Capacidad de conexión del circuito principal	Flexible 2 x 50 ... 95 mm²
	Cable de Cu rígido 2 x 50 ... 120 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Sólido 2 x 1 ... 4 mm²
	Varado 2 x 1 .... 4 mm²
Capacidad de conexión	Flexible 2 x 50 ... 95 mm²
	Cable de Cu rígido 2 x 10 ... 95 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Par de apriete	Cable Lug 9 N·m
	Main Circuit 14 ... 31 N·m
Tipo de terminal	Circuito Principal: Bares
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(1000 V AC) 250 A
Potencia nominal UL/CSA	(200 ... 208 V AC) Three Phase 20 Hp
	(200 V AC) Three Phase 50 hp
	(208 V AC) Three Phase 50 hp
	(220 ... 240 V AC) Three Phase 25 Hp
	(220 ... 240 V AC) Three Phase 60 hp
	(440 ... 480 V AC) Three Phase 60 Hp
	(440 ... 480 V AC) Three Phase 125 hp
	(550 ... 600 V AC) Three Phase 75 Hp
	(550 ... 600 V AC) Three Phase 150 hp
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	No se necesita declaración
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	Los residuos no peligrosos se envían a un vertedero, donde no hay ninguna opción alternativa disponible en un radio de 100 km de una instalación
Instrucciones de desmontaje al final de la vida útil	1SFC100112M0001
Declaración Ambiental de Producto - EPD	1SFC100095D0201
Eficiencia energética mejorada para los clientes	Eficiencia del producto: el producto requiere menos energía para funcionar en comparación con productos similares en el mercado o productos más antiguos de la misma línea
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.2 %
Contenido de material sostenible en el producto (% en peso)	Metal reciclado - 35 %
Certificados y Declaraciones (Número de Documento)
Certificado CB	SEMKO_SE-77322
Certificado CQC	CQC2014010304676685
Declaración de conformidad - CCC	2020980304001306
Declaración de conformidad - CE	2CMT2015-005440
Declaración de conformidad - UKCA	2CMT2020-006124
Certificado EAC	9AKK107046A8618
Certificado UR	20150602-E73397_1
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	166 mm
Embalaje Nivel 1 Largo	238 mm
Embalaje Nivel 1 Alto	180 mm
Embalaje Nivel 1 Peso	3.9 kg
Embalaje Nivel 1 EAN	7320500510209
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors
