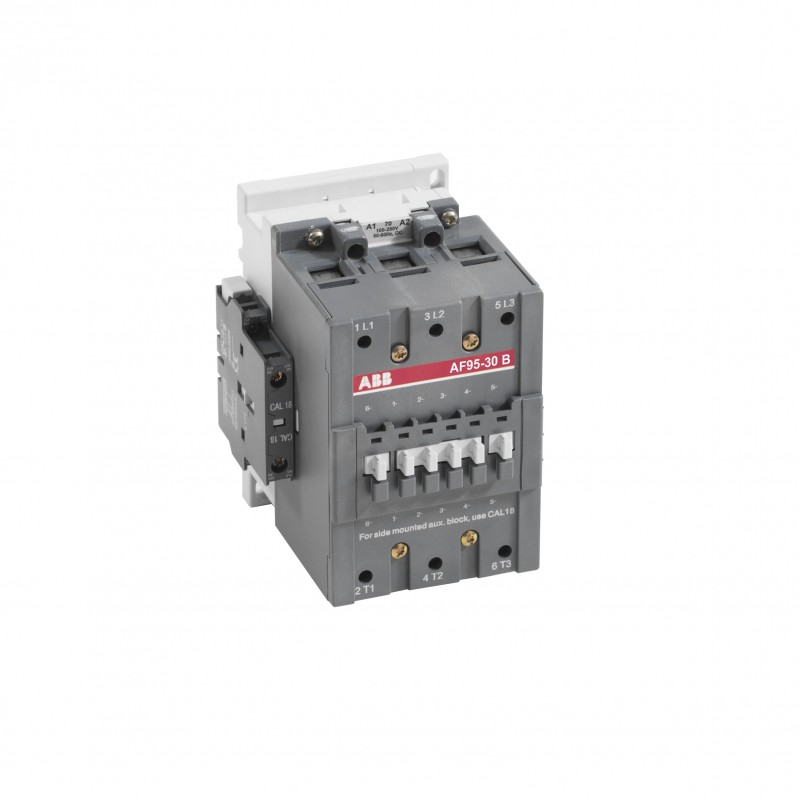

1SFL437063R7211 ABB AF95B-30-11 20-60V DC Contactor
1SFL437063R7211
ABB
AF95B-30-11 20-60V DC Contactor
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100192C0206 |
| Instrucciones y manuales | 5309660-60 |
| Dimensiones | |
| Ancho del product | 102 mm |
| Largo del product | 123.5 mm |
| Alto del producto | 148 mm |
| Peso del product | 1.9 kg |
| Diagrama de dimensiones | 53540923-1 |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 145 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 145 A |
| (690 V) 55 °C 135 A | |
| (690 V) 70 °C 115 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 55 °C 96 A |
| (440 V) 55 °C 93 A | |
| (500 V) 55 °C 80 A | |
| (690 V) 55 °C 65 A | |
| (1000 V) 55 °C 30 A | |
| (380 / 400 V) 55 °C 96 A | |
| (220 / 230 / 240 V) 55 °C 96 | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (110 V) 2 polos en serie, 40 °C 145 A |
| (110 V) 2 polos en serie, 55 °C 135 A | |
| (110 V) 2 polos en serie, 70 °C 115 A | |
| (110 V) 3 polos en serie, 40 °C 145 A | |
| (110 V) 3 polos en serie, 55 °C 135 A | |
| (110 V) 3 polos en serie, 70 °C 115 A | |
| (220 V) 3 polos en serie, 40 °C 145 A | |
| (220 V) 3 polos en serie, 55 °C 135 A | |
| (220 V) 3 polos en serie, 70 °C 115 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 2 polos en serie, 40 °C 145 A |
| (110 V) 2 polos en serie, 55 °C 135 A | |
| (110 V) 2 polos en serie, 70 °C 115 A | |
| (110 V) 3 polos en serie, 40 °C 145 A | |
| (110 V) 3 polos en serie, 55 °C 135 A | |
| (110 V) 3 polos en serie, 70 °C 115 A | |
| (220 V) 3 polos en serie, 40 °C 145 A | |
| (220 V) 3 polos en serie, 55 °C 135 A | |
| (220 V) 3 polos en serie, 70 °C 115 A | |
| (72 V) 1 polo, 40 °C 130 A | |
| (72 V) 1 polo, 55 °C 130 A | |
| (72 V) 1 polo, 70 °C 115 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 2 polos en serie, 40 °C 145 A |
| (110 V) 2 polos en serie, 55 °C 135 A | |
| (110 V) 2 polos en serie, 70 °C 115 A | |
| (110 V) 3 polos en serie, 40 °C 145 A | |
| (110 V) 3 polos en serie, 55 °C 135 A | |
| (110 V) 3 polos en serie, 70 °C 115 A | |
| (220 V) 3 polos en serie, 40 °C 145 A | |
| (220 V) 3 polos en serie, 55 °C 135 A | |
| (220 V) 3 polos en serie, 70 °C 115 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 55 kW |
| (440 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 55 kW | |
| (1000 V) 40 kW | |
| (380 / 400 V) 45 kW | |
| (220 / 230 / 240 V) 25 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 160 A |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1160 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 800 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 300 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | Operación de CC 20 ... 60 V |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 7 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 7 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 2 W | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 350 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 350 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control CC 400 W | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 3.5 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 60 ... 130 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 55 ... 125 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 27 ... 77 ms | |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 80 ms | |
| Capacidad de conexión del circuito principal | Barra 30 mm² |
| Flexible con extremo de cable 2 x 6 ... 35 mm² | |
| Rígido 2 x 6 ... 65 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible 2x0.75 ... 2.5 mm² | |
| Sólido 2 x 1 ... 4 mm² | |
| Varado 2 x 1 .... 4 mm² | |
| Capacidad de conexión | Barra 30 mm² |
| Flexible con extremo de cable 2 x 6 ... 35 mm² | |
| Rígido 2 x 6 ... 65 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M8 hexagon socket screw with single connector |
| Par de apriete | Main Circuit 8 N·m |
| Tipo de terminal | Abrazadera de cable |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 125 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 7-1/2 hp |
| (200 ... 208 V AC) Three Phase 30 hp | |
| (200 V AC) Three Phase 30 hp | |
| (208 V AC) Three Phase 30 hp | |
| (220 ... 240 V AC) Three Phase 30 hp | |
| (240 V AC) Single Phase 20 hp | |
| (440 ... 480 V AC) Three Phase 60 hp | |
| (550 ... 600 V AC) Three Phase 75 hp | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 80 A |
| (200 ... 208 V AC) Three Phase 92 A | |
| (220 ... 240 V AC) Three Phase 80 A | |
| (240 V AC) Single Phase 88 A | |
| (440 ... 480 V AC) Three Phase 77 A | |
| (550 ... 600 V AC) Three Phase 77 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: A 20 g |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: A 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: B1 15 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección de choque: C1 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: C2 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: B1 5 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: B2 15 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: C1 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: C2 20 g | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | 13409/C0 BV |
| Certificado CB | SE-73661 |
| Certificado CQC | CQC2002010304007860 |
| Declaración de conformidad - CCC | 2020980304001857 |
| Declaración de conformidad - CE | 2CMT2015-005436 |
| Declaración de conformidad - UKCA | 2CMT2020-006118 |
| Certificado EAC | 9AKK107046A8618 |
| Certificado GL | GL_20260-04HH |
| Certificado LR | LR_04-00015-E1 |
| Certificado RINA | ELE060313XG/002 |
| Certificado RMRS | RMRS_12-03683-315 |
| Certificado TÜV | MHM-EST-7.70017788e |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 130 mm |
| Embalaje Nivel 1 Largo | 265 mm |
| Embalaje Nivel 1 Alto | 162 mm |
| Embalaje Nivel 1 Peso | 2.1 kg |
| Embalaje Nivel 1 EAN | 7320500318072 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4755 >> Contactors |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
