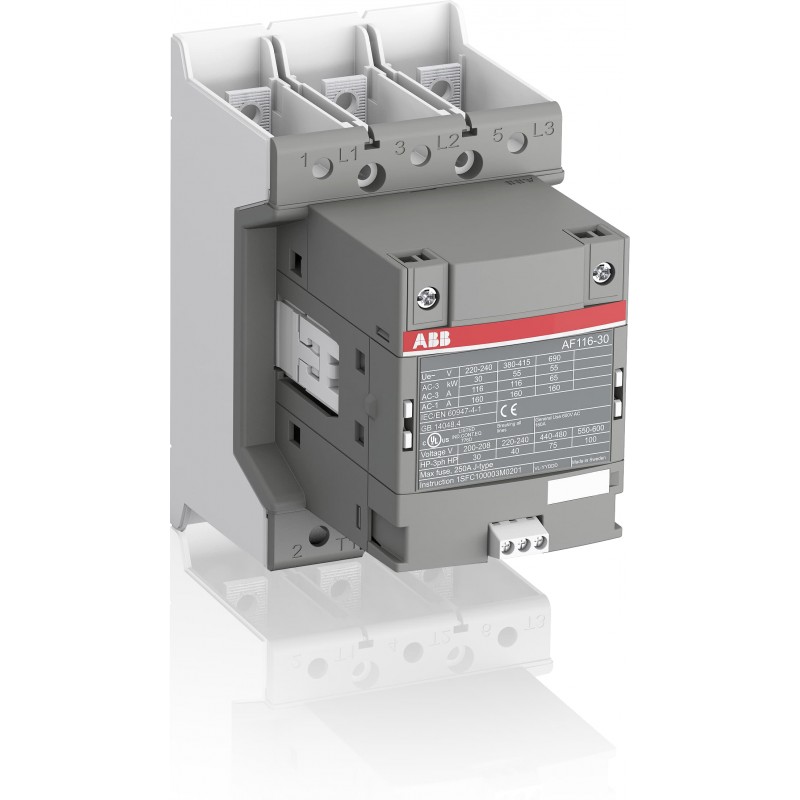

ABB 1SFL427001R3300 1SFL427001R3300 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SFL427001R3300 ABB AF116-30-00-33 Contactor

Referencia: 1SFL427001R3300

Fabricante: ABB

Descripción:

AF116-30-00-33 Contactor

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
ETIM
Opiniones

Garantía, reparación y devolución.

Precio unitario: 390,60 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC174538_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Hoja de datos, información técnica (parte 2)	1SAC200017M0002
Instrucciones y manuales	1SFC100003M0201
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	90 mm
Largo del product	142.5 mm
Alto del producto	150 mm
Peso del product	1.55 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Main Circuit 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 160 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 160 A
	(690 V) 60 °C 145 A
	(690 V) 70 °C 130 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 116 A
	(440 V) 55 °C 116 A
	(500 V) 55 °C 110 A
	(690 V) 55 °C 65 A
	(380 / 400 V) 55 °C 116 A
	(220 / 230 / 240 V) 55 °C 116 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 116 A
	(440 V) 60 °C 116 A
	(500 V) 60 °C 110 A
	(690 V) 60 °C 65 A
	(380 / 400 V) 60 °C 116 A
	(220 / 230 / 240 V) 60 °C 116 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 55 kW
	(440 V) 75 kW
	(500 V) 75 kW
	(690 V) 55 kW
	(380 / 400 V) 55 kW
	(220 / 230 / 240 V) 30 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 55 kW
	(440 V) 75 kW
	(500 V) 75 kW
	(690 V) 55 kW
	(380 / 400 V) 55 kW
	(220 / 230 / 240 V) 30 kW
Capacidad de rotura nominal AC-3	8 x Ie AC-3
Capacidad de rotura nominal AC-3e	8.5 x Ie AC-3e
Capacidad nominal de fabricación AC-3	10 x Ie AC-3
Capacidad nominal de fabricación AC-3e	12 x Ie AC-3e
Dispositivos de protección contra cortocircuitos	gG Type Fuses 250 A
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 928 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 160 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 379 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1160 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 536 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 300 cycles per hour
Durabilidad mecánica	5 million
Frecuencia máxima de conmutación mecánica	300 cycles per hour
Límites de funcionamiento de la bobina	(acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C)
Tensión nominal del circuito de control (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Operación de CC 100 ... 250 V
Consumo de la bobina	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 30.7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 30.7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 2.8 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control CC 2.8 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 220 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 220 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 275 V·A
	Pull-in a la tensión nominal máxima del circuito de control CC 275 W
Pérdida de potencia	en condiciones nominales de funcionamiento por polo 6 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y la abertura sin contacto 37 ... 47 ms
	Entre la energización de la bobina y el cierre sin contacto 25 ... 55 ms
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
Tipo de terminal	Abrazadera doble
Nombre del producto	Block Contactor
Técnica UL/CSA
Clasificación de uso general UL/CSA	(600 V AC) 160 A
Potencia nominal UL/CSA	(200 ... 208 V AC) Three Phase 15 Hp
	(200 V AC) Three Phase 30 hp
	(208 V AC) Three Phase 30 hp
	(220 ... 240 V AC) Three Phase 20 Hp
	(220 ... 240 V AC) Three Phase 40 hp
	(440 ... 480 V AC) Three Phase 40 Hp
	(440 ... 480 V AC) Three Phase 75 hp
	(550 ... 600 V AC) Three Phase 50 Hp
	(550 ... 600 V AC) Three Phase 100 hp
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	Los residuos no peligrosos se envían a un vertedero, donde no hay ninguna opción alternativa disponible en un radio de 100 km de una instalación
Instrucciones de desmontaje al final de la vida útil	1SFC100112M0001
Declaración Ambiental de Producto - EPD	1SFC100092D0201
Eficiencia energética mejorada para los clientes	Eficiencia del producto: el producto requiere menos energía para funcionar en comparación con productos similares en el mercado o productos más antiguos de la misma línea
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 87.8 %
Contenido de material sostenible en el producto (% en peso)	Metal reciclado - 37 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108468A6693
Certificado ABS	14-LD1092198-PDA
Certificado BV	BV_36353_A0BV
Certificado CB	SEMKO_SE-70479M1
Certificado CCS	GB14T00030
Certificado CQC	CQC2013010304604055
Declaración de conformidad - CCC	2020980304001304
Declaración de conformidad - CE	2CMT2015-005439
Declaración de conformidad - UKCA	2CMT2020-006118
Certificado DNV	DNV_E-14043
Certificado EAC	9AKK107046A8618
Certificado LR	16-20064
Certificado PRS	TE_2092_880423_16
Certificado RINA	ELE060313XG_002
Certificado RMRS	9AKK107045A6978
Certificado UL	20120925-E36588
Tarjeta de listado UL	UL_E36588
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	207 mm
Embalaje Nivel 1 Largo	216 mm
Embalaje Nivel 1 Alto	150 mm
Embalaje Nivel 1 Peso	1.75 kg
Embalaje Nivel 1 EAN	7320500478493
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3707479

ETIM for 1SFL427001R3300 Interruptores de baja tensión (EC000066)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)

Valor100 V

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)

Valor100 V

CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)

Valor100 V

CaracterísticaTipo de tensión de accionamiento (EF008242)

ValorCA/CC

CaracterísticaCorriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)

Valor160 A

CaracterísticaCorriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)

Valor116 A

CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)

Valor55 kW

CaracterísticaPotencia asignada de empleo NEMA (EF011960)

Valor14.9140 kW

CaracterísticaApto para instalación en serie (EF001126)

ValorNo

CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)

Valor0

CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)

Valor0

CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)

ValorConexión roscada

CaracterísticaNúmero de contactos normalmente cerrados como contactos principales (EF001375)

Valor0

CaracterísticaNúmero de contactos normalmente abiertos como contactos principales (EF001374)

Valor3
