ABBArrancadores Suaves1SFA896207R7000 ABB PSRC16-600-70 ARR. SUAVE PARA COMPRESOR

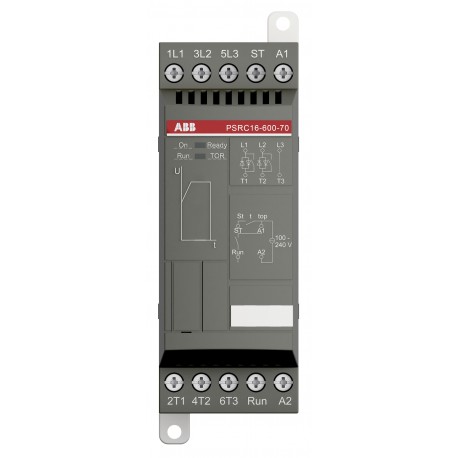

ABB 1SFA896207R7000 1SFA896207R7000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SFA896207R7000 ABB PSRC16-600-70 ARR. SUAVE PARA COMPRESOR

Referencia: 1SFA896207R7000

Fabricante: ABB

Descripción:

PSRC16-600-70 ARR. SUAVE PARA COMPRESOR
PSRC16-600-70 Softstarter - 16 A - 208 ... 600 V AC

Categorías:

  • Componentes industriales de baja tensión > Arrancador progresivo
  • ABB > Arrancadores Suaves

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 234,08 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85371091
Descargas Populares
Ficha técnica, información técnica1SFC132012C0201
Instrucciones y manuales1SFC132041M0001
Instrucciones y manuales (Parte 3)1SFC132060M0201
Dibujo dimensional CAD2CDC001079B0201
Datos de EPLAN9AAC172770_EPLAN
Diagrama de cableadoN/A
Dimensiones
Ancho del product114 mm
Alto del producto140 mm
Largo del product45 mm
Peso del product0.4 kg
Técnica
Tensión nominal de operación208 ... 600 V AC
Tensión nominal de alimentación de control (Us)100 ... 240 V AC
Tensión nominal del circuito de control (Uc)24 V DC
Frecuencia nominal (f)50/60 Hz
Main Circuit 50 / 60 Hz
Potencia operativa nominal - Conexión en línea (Pe)(230 V) 4 kW
(400 V) 7.5 kW
(500 V) 7.5 kW
Corriente nominal de funcionamiento - Conexión en línea (Ie)16 A
Factor de servicio en porcentaje100 %
Protección contra sobrecargasRecommended MS132 10.00 ... 16.00
Sobrecarga electrónica integradaNo
Capacidad de arranque a la máxima corriente nominal Ie4xIe for 6s
Tiempo de rampaFixed setting
Fixed setting
Tensión inicial durante el arranqueFixed setting
Rampa especial de bajada de tensiónFixed setting
Función de límite de corrienteNo
Interruptor para la conexión interior del DeltaNo
Relé de señal de marchaSí
Relé de señalización de derivaciónNo
Relé de señalización de averíasNo
Relé de señal de sobrecargaNo
Indicación de señal de rampa de arranque completada (LED)Verde
Indicación de la señal de preparado para el arranque/espera ON (LED)Green
Indicación de señal en marcha R (LED)Green
Indicación de la señal de subida/bajada (LED)Verde
Número de arranques por hora a 3,5*Ie durante 7 seg. 50% de tiempo de encendido 50% de tiempo de apagado10
ComunicaciónFiledBusPlug(Optional)
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Tipo de terminalTerminales de tornillo
Capacidad de conexión del circuito principalRígido 1 x 0.75 ... 2.5 mm²
Conexión del circuito de suministro de capacidadRígido 2 x 0.75 ... 1.5
Par de aprieteControl Circuit 1 N·m
Main Circuit 1 N·m
Supply Circuit 1 N·m
Tipo de producto principalPSRC16
FunciónSoft start with voltage ramp
Soft stop with voltage ramp
Técnica UL/CSA
Potencia nominal UL/CSA(200 ... 208 V AC) Three Phase 3 Hp
(220 ... 240 V AC) Three Phase 5 Hp
(440 ... 480 V AC) Three Phase 10 Hp
(550 ... 600 V AC) Three Phase 10 Hp
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V
Par de apriete UL/CSAControl Circuit 8.9 in·lb
Main Circuit 8.9
Supply Circuit 8.9 in·lb
Ambiente
Temperatura ambienteFuncionamiento -25 ... +60 °C
Almacenamiento -40 ... +70 °C
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2022-006481
Información sobre RoHS2CMT2022-006500
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006524
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CQCCQC2006010304208085
Declaración de conformidad - CCC2020980304001087
Declaración de conformidad - CE2CMT003878
Información de Embalaje
Embalaje Nivel 1 Ancho121 mm
Embalaje Nivel 1 Largo50 mm
Embalaje Nivel 1 Alto156 mm
Embalaje Nivel 1 Peso0.5 kg
Embalaje Nivel 1 EAN7320500465516
Embalaje Nivel 1 Unidadescaja 1 pieza
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 7EC000640 - Soft starter
ETIM 8EC000640 - Soft starter
ETIM 9EC000640 - Soft starter
Clase electrónicaV11.0 : 27370907
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4740 >> Soft starter

ETIM for 1SFA896207R7000 Interruptores de baja tensión (EC000640)

CaracterísticaCorriente de funcionamiento nominal Ie a 40 ºC Tu (EF007039)
Valor16 A
CaracterísticaTensión de funcionamiento nominal Ue (EF002418)
Valor208 V
CaracterísticaPotencia nominal motor trifásico, circuito estándar de 230 V (EF007053)
Valor4 kW
CaracterísticaPotencia nominal motor trifásico, circuito estándar d 400 V (EF007054)
Valor7.5 kW
CaracterísticaPuenteado interno (EF009214)
ValorSí
CaracterísticaCon pantalla (EF000458)
ValorNo
CaracterísticaRegulación del par (EF009215)
ValorNo
CaracterísticaTemperatura ambiente nominal sin reducción de potencia (EF007074)
Valor40 °C
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor100 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor100 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA
CaracterísticaProtección contra sobrecargas del motor integrada (EF007297)
ValorNo
CaracterísticaClase de disparo (EF006668)
ValorRegulable
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATÁLOGO SOFTSTARTERS ES
51 Mbytes
