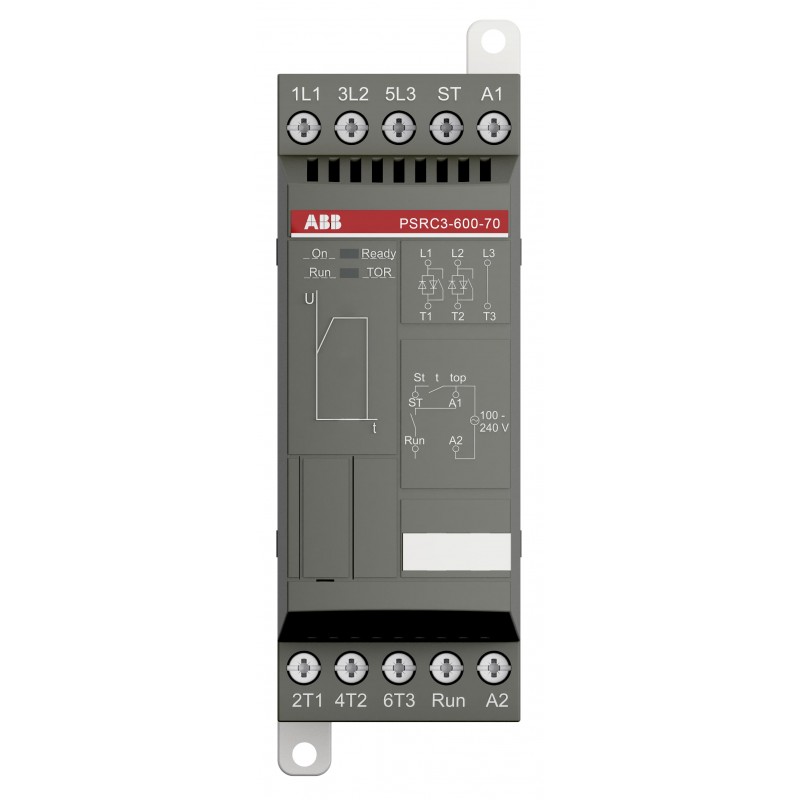

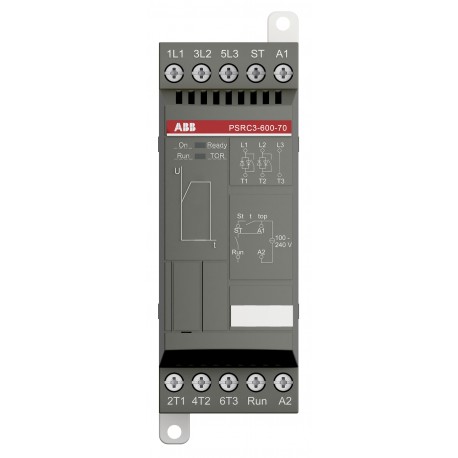

1SFA896203R7000 ABB PSRC3-600-70 ARR. SUAVE PARA COMPRESOR
1SFA896203R7000
ABB
PSRC3-600-70 ARR. SUAVE PARA COMPRESOR
PSRC3-600-70 Softstarter - 3.9 A - 208 ... 600 V AC
Componentes industriales de baja tensión > Arrancador progresivo
Arrancadores Suaves
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85371091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SFC132012C0201 |
| Instrucciones y manuales | 1SFC132041M0001 |
| Instrucciones y manuales (Parte 3) | 1SFC132060M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC172766_EPLAN |
| Diagrama de cableado | N/A |
| Dimensiones | |
| Ancho del product | 114 mm |
| Alto del producto | 140 mm |
| Largo del product | 45 mm |
| Peso del product | 0.4 kg |
| Técnica | |
| Tensión nominal de operación | 208 ... 600 V AC |
| Tensión nominal de alimentación de control (Us) | 100 ... 240 V AC |
| Tensión nominal del circuito de control (Uc) | 24 V DC |
| Frecuencia nominal (f) | 50/60 Hz |
| Main Circuit 50 / 60 Hz | |
| Potencia operativa nominal - Conexión en línea (Pe) | (230 V) 0.75 kW |
| (400 V) 1.5 kW | |
| (500 V) 2.2 kW | |
| Corriente nominal de funcionamiento - Conexión en línea (Ie) | 3.9 A |
| Factor de servicio en porcentaje | 100 % |
| Protección contra sobrecargas | Recommended MS116 0.63 ... 4.00 |
| Sobrecarga electrónica integrada | No |
| Capacidad de arranque a la máxima corriente nominal Ie | 4xIe for 6s |
| Tiempo de rampa | Fixed setting |
| Fixed setting | |
| Tensión inicial durante el arranque | Fixed setting |
| Rampa especial de bajada de tensión | Fixed setting |
| Función de límite de corriente | No |
| Interruptor para la conexión interior del Delta | No |
| Relé de señal de marcha | Sí |
| Relé de señalización de derivación | No |
| Relé de señalización de averías | No |
| Relé de señal de sobrecarga | No |
| Indicación de señal de rampa de arranque completada (LED) | Verde |
| Indicación de la señal de preparado para el arranque/espera ON (LED) | Green |
| Indicación de señal en marcha R (LED) | Green |
| Indicación de la señal de subida/bajada (LED) | Verde |
| Número de arranques por hora a 3,5*Ie durante 7 seg. 50% de tiempo de encendido 50% de tiempo de apagado | 10 |
| Comunicación | FiledBusPlug(Optional) |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Rígido 2 x 0.75 ... 1.5 mm² |
| Conexión del circuito de suministro de capacidad | Rígido 2 x 0.75 ... 1.5 |
| Par de apriete | Control Circuit 1 N·m |
| Main Circuit 1 N·m | |
| Supply Circuit 1 N·m | |
| Tipo de producto principal | PSRC3 |
| Función | Soft start with voltage ramp |
| Soft stop with voltage ramp | |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (200 ... 208 V AC) Three Phase 0.5 Hp |
| (220 ... 240 V AC) Three Phase 0.75 Hp | |
| (440 ... 480 V AC) Three Phase 2 Hp | |
| (550 ... 600 V AC) Three Phase 2 Hp | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Par de apriete UL/CSA | Control Circuit 8.9 in·lb |
| Main Circuit 8.9 | |
| Supply Circuit 8.9 in·lb | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006481 |
| Información sobre RoHS | 2CMT2022-006500 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006524 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2006010304208085 |
| Declaración de conformidad - CCC | 2020980304001087 |
| Declaración de conformidad - CE | 2CMT003878 |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 121 mm |
| Embalaje Nivel 1 Largo | 50 mm |
| Embalaje Nivel 1 Alto | 156 mm |
| Embalaje Nivel 1 Peso | 0.5 kg |
| Embalaje Nivel 1 EAN | 7320500465479 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000640 - Soft starter |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| Clase electrónica | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4740 >> Soft starter |
| Característica | Valor |
|---|---|
| Corriente de funcionamiento nominal Ie a 40 ºC Tu (EF007039) | 3.9 A |
| Tensión de funcionamiento nominal Ue (EF002418) | 208 V |
| Potencia nominal motor trifásico, circuito estándar de 230 V (EF007053) | 0.75 kW |
| Potencia nominal motor trifásico, circuito estándar d 400 V (EF007054) | 1.5 kW |
| Puenteado interno (EF009214) | Sí |
| Con pantalla (EF000458) | No |
| Regulación del par (EF009215) | No |
| Temperatura ambiente nominal sin reducción de potencia (EF007074) | 40 °C |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 100 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 100 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Protección contra sobrecargas del motor integrada (EF007297) | No |
| Clase de disparo (EF006668) | Regulable |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
