ABBInterruptores Manuales1SEP620013R1000 ABB ZLBM3-1P-M12

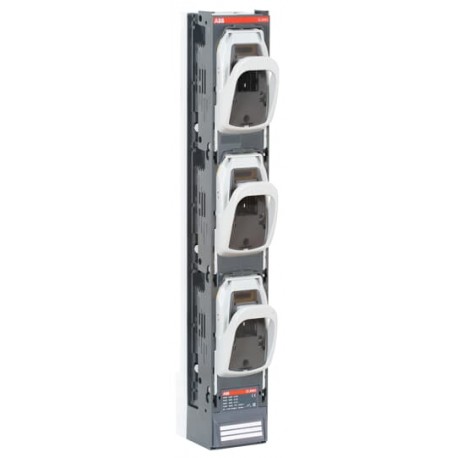

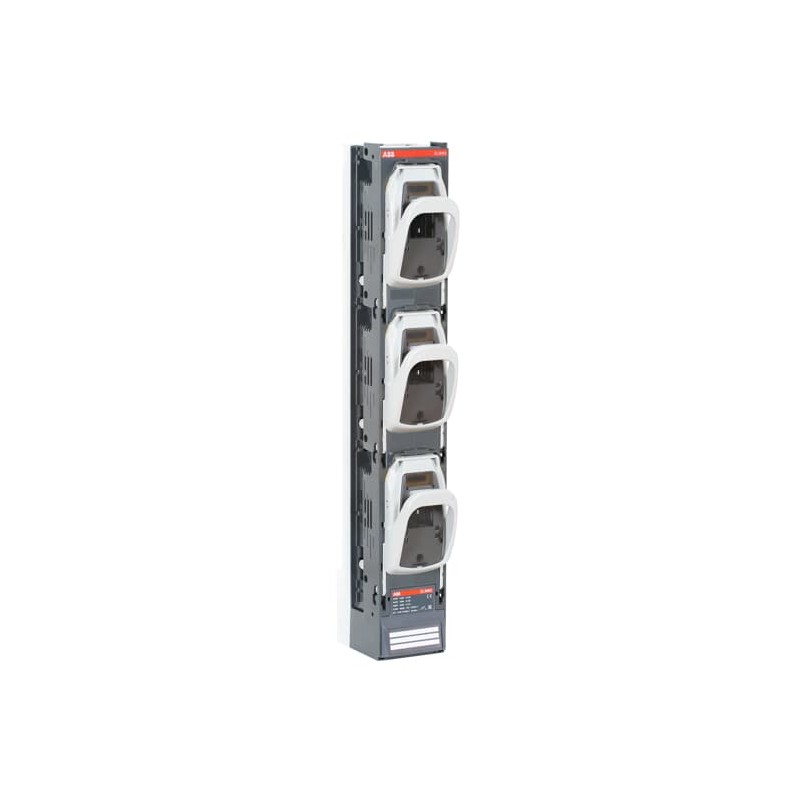

ABB 1SEP620013R1000 1SEP620013R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SEP620013R1000 ABB ZLBM3-1P-M12

Referencia: 1SEP620013R1000

Fabricante: ABB

Descripción:

ZLBM3-1P-M12
ZLBM3-1P-M12 Fuse switch disconnector

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 291,29 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
UL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108470A6421
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Descargas Populares
Ficha técnica, información técnica1SEC312023D0201
Instrucciones y manuales9AKK107991A1277
Dibujos mecánicos9AKK108466A1558
Planos eléctricos9AKK108466A4607
9AKK108466A4606
Ambiente
Grado de protecciónFront IP30
Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85389099
País de origenBulgaria
Dimensiones
Tamaño de bastidor del productoLow
Ancho del product99 mm
Alto del producto662 mm
Largo del product174 mm
Peso del product4.65 kg
Información de Embalaje
Embalaje Nivel 1 Unidadesenvoltura retráctil 1 piece
Embalaje Nivel 1 Ancho99 mm
Embalaje Nivel 1 Largo174 mm
Embalaje Nivel 1 Alto662 mm
Embalaje Nivel 1 Peso4.8 kg
Embalaje Nivel 1 EAN7025840088356
Técnica
Grado de protecciónFront IP30
Administrador de tipos de dispositivos (DTM)Fuseswitchdisconnector
Distancia entre fases185 mm
Control electrónico de fusiblesNo
Tamaño del fusibleNH3
Sistema de fusiblesESTRUENDO
Tipo de asa1P
Número de polos3P
Pérdida de potenciaa carga nominal 97.2 W
Corriente nominal (In)Circuito Principal 630 A
Tensión nominal soportada por impulsos (Uimp)Main Circuit 8 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-20B(690 V) 630 A
(500 V) 630 A
(400 V) 630 A
(800 V) 400 A
Corriente nominal de funcionamiento AC-21B (Ie)(690 V) 630 A
(500 V) 630 A
(400 V) 630 A
(800 V) 400 A
Corriente nominal de funcionamiento AC-22B (Ie)(400 V) 630 A
(500 V) 630 A
(690 V) 630 A
(800 V) 400 A
(1000 V) 630 A
Corriente nominal de funcionamiento AC-23B (Ie)(400V) 630 A
Tensión nominal de operaciónMain Circuit 1000 V AC
NormasIEC60947-3
Tipo de terminalCerrojo
Par de apriete25 N·m
Técnica UL/CSA
Par de apriete25 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SEP500046P0001
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001041 - End bracket for terminal block
Clase electrónicaV11.1 : 27371401
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)

ETIM for 1SEP620013R1000 Interruptores de baja tensión (EC001040)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor630 A
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor120 kA
CaracterísticaApto para insertos de fusibles (EF006692)
ValorNH3
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaCon control de fusibles (EF007384)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaEntrada de cable (EF000537)
ValorDebajo
CaracterísticaEquipado con conectores rápidos (EF011696)
ValorNo
CaracterísticaApto para montaje en suelo (EF007243)
ValorNo
CaracterísticaApropiado para montaje frontal (EF007246)
ValorNo
CaracterísticaApto para el montaje de barras colectoras (EF007259)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorOtros
CaracterísticaPosición del elemento de accionamiento (EF009410)
ValorParte frontal
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP30
