ABBBastidor "Megamax-Emax"1SDA104635R1 ABB E6.2H/E9 5000 Ekip Dip LSI 4p WMP

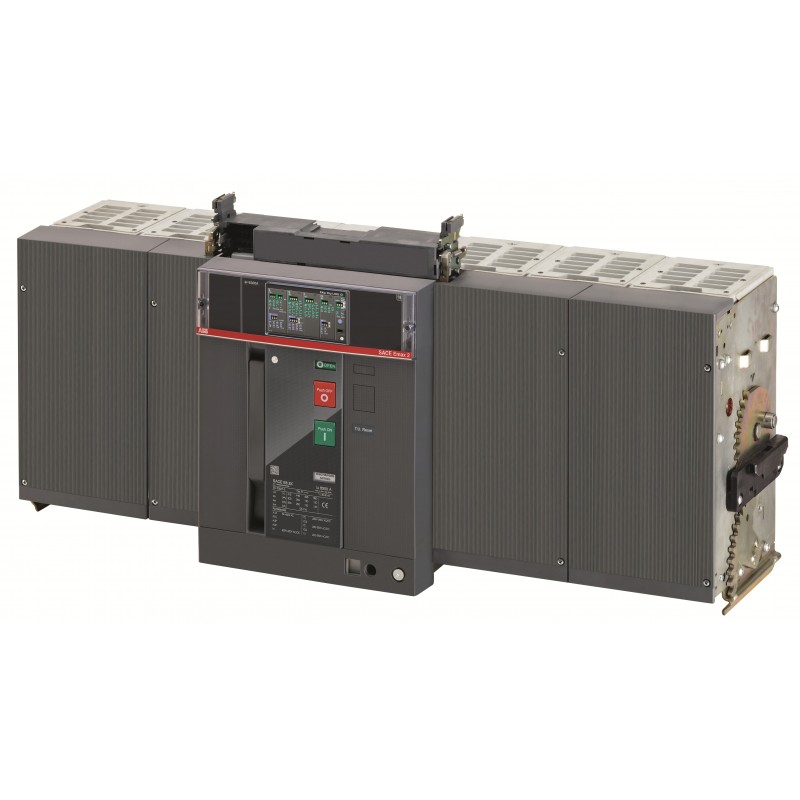

ABB 1SDA104635R1 1SDA104635R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

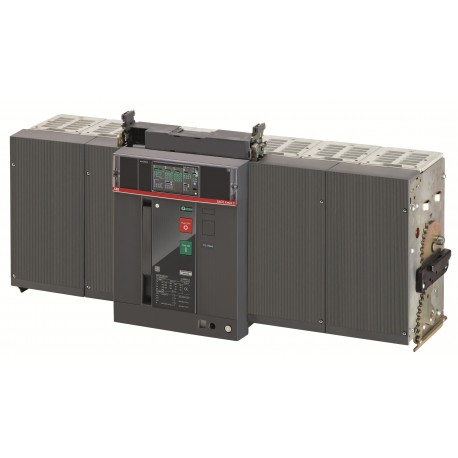

1SDA104635R1 ABB E6.2H/E9 5000 Ekip Dip LSI 4p WMP

Referencia: 1SDA104635R1

Fabricante: ABB

Descripción:

E6.2H/E9 5000 Ekip Dip LSI 4p WMP
E6.2H/E9 5000 Ekip Dip LSI 4p WMP 900V

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Bastidor "Megamax-Emax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 40.278,35 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2364
Declaración Ambiental de Producto - EPD9AKK108471A0821
Vida útil del producto prolongadaSe ofrecen servicios de extensión de por vida
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y Canadá9DHXESAB000A000000XX
EAN8015644067151
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product929 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product134 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo1000 mm
Embalaje Nivel 1 Peso138 kg
Embalaje Nivel 1 EAN8015644067151
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoAir Circuit Breaker
Tipo de productoAir Circuit Breaker
VersiónW
Técnica
Tipo actualAC
Durabilidad eléctricaUe = 900 V 1000 cycle
10 cycles per hour
Durabilidad mecánica12000 cycle
60 cycles per hour
Número de polos4P
Pérdida de potencia850 W
Corriente nominal (In)5000 A
Tensión nominal soportada por impulsos (Uimp)acc. to IEC 60947-2 12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación900 V AC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(800 V AC) 90 kA
(900 V AC) 75 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 75 kA
durante 3 s 66 kA
Capacidad nominal de corte en cortocircuito (Icu)(800 V AC) 90 kA
(900 V AC) 75 kA
Corriente nominal ininterrumpida (Iu)5000 A
Tensión nominal (Ur)900 V
LiberarEkip Dip LSI
Tipo de desbloqueoEL
ObservacionesE9
Nivel de rendimiento de cortocircuitoH
NormasIEC
SubtipoE6.2
Suitable for IT NetworksNo
Tipo de conexión del terminalTrasero plano Horizontal
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK107680A4890
EU Data Act Compliance Declaration1SDH002560A1001
Instrucciones y manuales1SDH001000R0005
Clasificaciones y estándares externos
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de clasificación de objetosQ
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27370409

ETIM for 1SDA104635R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor5000 A
CaracterísticaTensión nominal (EF003977)
Valor900 V
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor2000.0 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor3000.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor7500.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOGO EMAX 2 ES
207 Mbytes
