ABBBastidor "Megamax-Emax"1SDA104631R1 ABB E6.2H/E9 6300 Ekip Dip LSIG 3p WMP

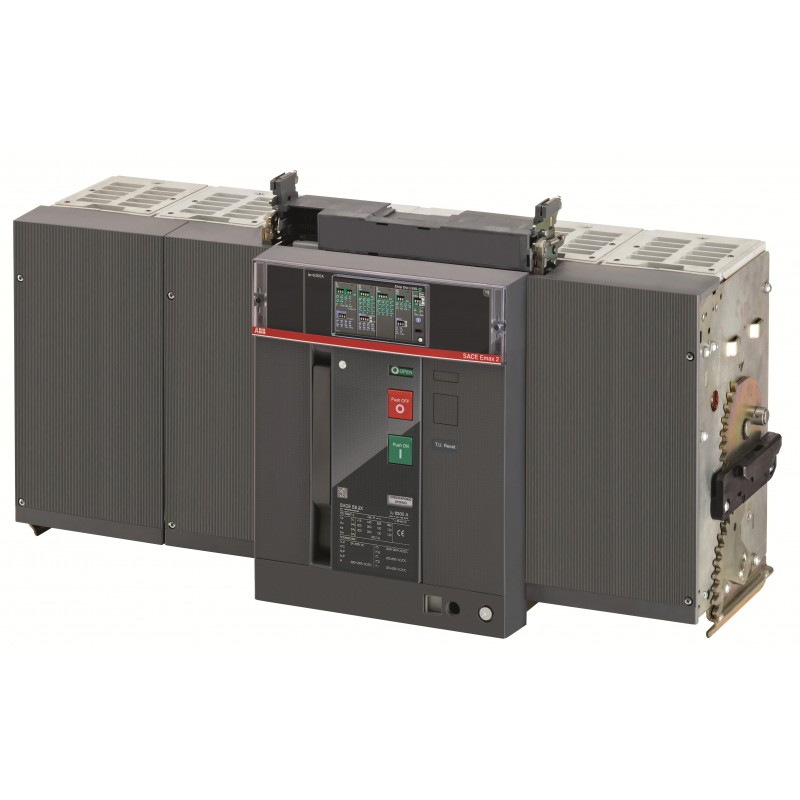

ABB 1SDA104631R1 1SDA104631R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA104631R1 ABB E6.2H/E9 6300 Ekip Dip LSIG 3p WMP

Referencia: 1SDA104631R1

Fabricante: ABB

Descripción:

E6.2H/E9 6300 Ekip Dip LSIG 3p WMP
E6.2H/E9 6300 Ekip Dip LSIG 3p WMP 900V

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Bastidor "Megamax-Emax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 42.832,31 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2364
Declaración Ambiental de Producto - EPD9AKK108471A0821
Vida útil del producto prolongadaSe ofrecen servicios de extensión de por vida
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIP5dfa0499-5e50-4726-bab7-dee2dd4e5ce3 Italy
SCIP simplificado9b0d9127-f4d6-4f28-91d0-378d9bab92c8 Hungary
ed09945a-3dce-4c7e-9f9a-687dca316a58 Germany
33323276-c03d-4cdd-b254-ba12e36b2f2a Sweden
d9f3c746-e04a-4afd-aebb-ee52f8225289 Germany
ee027929-0fed-46c7-ad6f-99565b8be7ac Portugal
23911748-1b13-49df-ae1c-ced193ed42a8 Netherlands
6456ae88-546d-4898-ae1a-37af06871897 Croatia
10b060a1-479b-4f1c-a2ce-160d0ae27f78 France
eb013329-6fb0-4a5a-866e-fb6455886e59 Finland
c28940a2-e1db-4696-8ef4-9a6a4e532dfb Germany
800c8039-8b40-46ec-bb69-93856744f24c Norway
6456ae88-546d-4898-ae1a-37af06871897 Croatia
68a7f565-ba3f-4e80-a0b5-7fbc43133b8c Greece
68a7f565-ba3f-4e80-a0b5-7fbc43133b8c Greece
519b4afc-3452-4dca-9926-224c06041d92 Poland
ee027929-0fed-46c7-ad6f-99565b8be7ac Portugal
7f5ff3ba-160e-44ac-accf-83c200a32816 Poland
367576c0-50fb-476f-acbb-516ecc039002 Germany
87e03408-1fc3-410a-8a18-6a21a9b95adc Spain
7420cf32-9899-46eb-a2fd-31cc0b629eb4 France
ed09945a-3dce-4c7e-9f9a-687dca316a58 Germany
1fb35666-e895-4856-9e38-1cd4655ba76f Hungary
1fb35666-e895-4856-9e38-1cd4655ba76f Hungary
e2d4e67a-376c-4c2d-9af2-2a4827237e50 Estonia
ad25cddb-e61e-4043-87ef-067eef534923 Belgium
87e03408-1fc3-410a-8a18-6a21a9b95adc Spain
e715ea3f-b8ad-4e97-be57-008fb9ed7440 Sweden
c9456c3b-6309-4ca7-a996-ae13605821a2 Poland
d9f3c746-e04a-4afd-aebb-ee52f8225289 Germany
10b060a1-479b-4f1c-a2ce-160d0ae27f78 France
33323276-c03d-4cdd-b254-ba12e36b2f2a Sweden
9b0d9127-f4d6-4f28-91d0-378d9bab92c8 Hungary
23911748-1b13-49df-ae1c-ced193ed42a8 Netherlands
21bdad15-a0d8-409b-b55c-9b5a1095e6e5 Bulgaria
d00317da-ec59-4a6a-8e67-52b75f9d0ded Czech Republic
e2d4e67a-376c-4c2d-9af2-2a4827237e50 Estonia
7420cf32-9899-46eb-a2fd-31cc0b629eb4 France
519b4afc-3452-4dca-9926-224c06041d92 Poland
e715ea3f-b8ad-4e97-be57-008fb9ed7440 Sweden
367576c0-50fb-476f-acbb-516ecc039002 Germany
7f5ff3ba-160e-44ac-accf-83c200a32816 Poland
7e15b200-a702-422b-b85f-efe2aa3a1934 Denmark
c9456c3b-6309-4ca7-a996-ae13605821a2 Poland
d00317da-ec59-4a6a-8e67-52b75f9d0ded Czech Republic
8af0d682-fde2-471d-a489-650a8db84882 Belgium
b5377151-aa93-4077-b9c0-5f4554eca5b7 Germany
eb013329-6fb0-4a5a-866e-fb6455886e59 Finland
21bdad15-a0d8-409b-b55c-9b5a1095e6e5 Bulgaria
7e15b200-a702-422b-b85f-efe2aa3a1934 Denmark
c28940a2-e1db-4696-8ef4-9a6a4e532dfb Germany
800c8039-8b40-46ec-bb69-93856744f24c Norway
b5377151-aa93-4077-b9c0-5f4554eca5b7 Germany
8af0d682-fde2-471d-a489-650a8db84882 Belgium
ad25cddb-e61e-4043-87ef-067eef534923 Belgium
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y Canadá96HYETAC000A000000XX
EAN8015644067113
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product803 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product120 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo1000 mm
Embalaje Nivel 1 Peso129 kg
Embalaje Nivel 1 EAN8015644067113
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoAir Circuit Breaker
Tipo de productoAir Circuit Breaker
VersiónW
Técnica
Tipo actualAC
Durabilidad eléctricaUe = 900 V 1000 cycle
10 cycles per hour
Durabilidad mecánica12000 cycle
60 cycles per hour
Número de polos3P
Pérdida de potencia1550 W
Corriente nominal (In)6300 A
Tensión nominal soportada por impulsos (Uimp)acc. to IEC 60947-2 12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación900 V AC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(800 V AC) 90 kA
(900 V AC) 75 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 75 kA
durante 3 s 66 kA
Capacidad nominal de corte en cortocircuito (Icu)(800 V AC) 90 kA
(900 V AC) 75 kA
Corriente nominal ininterrumpida (Iu)6300 A
Tensión nominal (Ur)900 V
LiberarEkip Dip LSIG
Tipo de desbloqueoEL
ObservacionesE9
Nivel de rendimiento de cortocircuitoH
NormasIEC
SubtipoE6.2
Suitable for IT NetworksNo
Tipo de conexión del terminalTrasero plano Horizontal
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC200023D0709
Declaración de conformidad - CE9AKK107680A4890
Instrucciones y manuales1SDH001000R0005
Clasificaciones y estándares externos
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de clasificación de objetosQ
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27370409

ETIM for 1SDA104631R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor6300 A
CaracterísticaTensión nominal (EF003977)
Valor900 V
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor2520.0 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor3780.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor9450.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
