Ver más grande

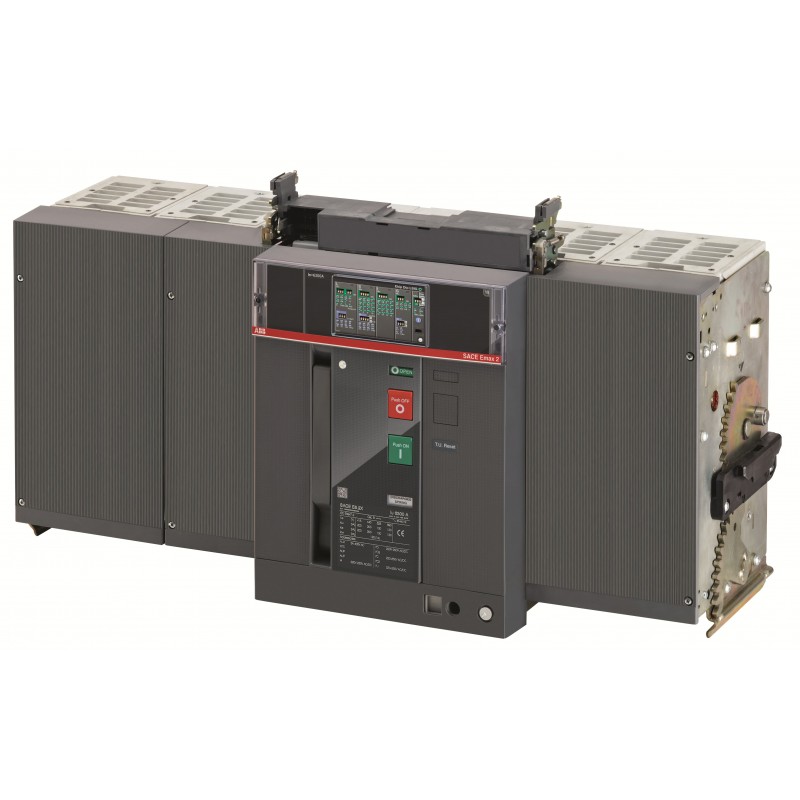

1SDA104543R1 ABB E6.2X/E9 6300 Ekip Dip LSIG 3p WMP
1SDA104543R1
ABB
E6.2X/E9 6300 Ekip Dip LSIG 3p WMP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108471A0821 |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | d0d5850b-db7a-4d39-b971-5d72c230db2c Italy |
| SCIP simplificado | f2c64c7e-546d-41f1-b03e-7707dc41d792 Belgium |
| d70264d1-8677-4f00-b8bb-c3f512ec0958 Germany | |
| 500f7fc6-2cda-4255-9f84-ba1c933203b3 Sweden | |
| 9c5b71cb-01bc-453f-8eef-b653d6faf218 Germany | |
| 5d2b67da-ca94-4f84-b206-1dcc05a17dad Spain | |
| e36ddff2-1339-4534-acdb-52ce237416f1 Hungary | |
| ff45607c-2f08-4429-99a2-2641389174a3 France | |
| 93a5e09d-1f60-45b8-b997-9967a9dc3b7b Poland | |
| 72c3e916-dcea-4e03-80fa-adb630368322 Hungary | |
| 7a17b23b-aded-4724-9c38-91c9593825ad Czech Republic | |
| bcaef5f8-94ee-4b33-8e52-ab65a50a3c02 Germany | |
| e1a90684-3a25-4a15-af09-410ddd3fa8cb Germany | |
| 3a92d715-2647-459c-a47b-8e646cf3cd84 Denmark | |
| 4effaea4-fa8b-477a-898b-193d894a1e0c France | |
| 347525b6-38e0-4fdc-92a8-ffe62785f2da Poland | |
| e8cef349-e388-491b-a201-0d67079ef6c7 Bulgaria | |
| 964f2961-550a-43bc-96a5-81dcc6562b36 Sweden | |
| c0f8b994-5bb4-432b-982a-798c77d3bfcf Greece | |
| a21f358b-b08f-4809-88b9-f918fec8498b Portugal | |
| ccbc4f32-9e31-4cdc-9591-d7fe5054cf0e Estonia | |
| 7095db36-98f1-4426-892e-5050b0c58ba6 Croatia | |
| 29b01cfe-41fe-4a32-ad52-bd884b082804 Netherlands | |
| f72f2628-35a8-42be-b85a-ecb322aa44f9 Poland | |
| ce2f6adb-fd43-4387-96d3-528eb45ab955 Germany | |
| a52a43dc-749b-426e-80cb-9c0e0924c244 Finland | |
| da3b5c97-8ed5-42e5-8972-75ff78b7e05f Norway | |
| cacf71fc-e097-41f7-92ec-7b98fb3bfe45 Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| EAN | 8015644066239 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 803 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 120 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 129 kg |
| Embalaje Nivel 1 EAN | 8015644066239 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue = 900 V 1000 cycle |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 1550 W |
| Corriente nominal (In) | 6300 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 900 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 90 kA |
| durante 3 s 90 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Corriente nominal ininterrumpida (Iu) | 6300 A |
| Tensión nominal (Ur) | 900 V |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Observaciones | E9 |
| Nivel de rendimiento de cortocircuito | X |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | No |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK107680A4890 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 6300 A |
| Tensión nominal (EF003977) | 900 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2520.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3780.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 9450.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
