Ver más grande

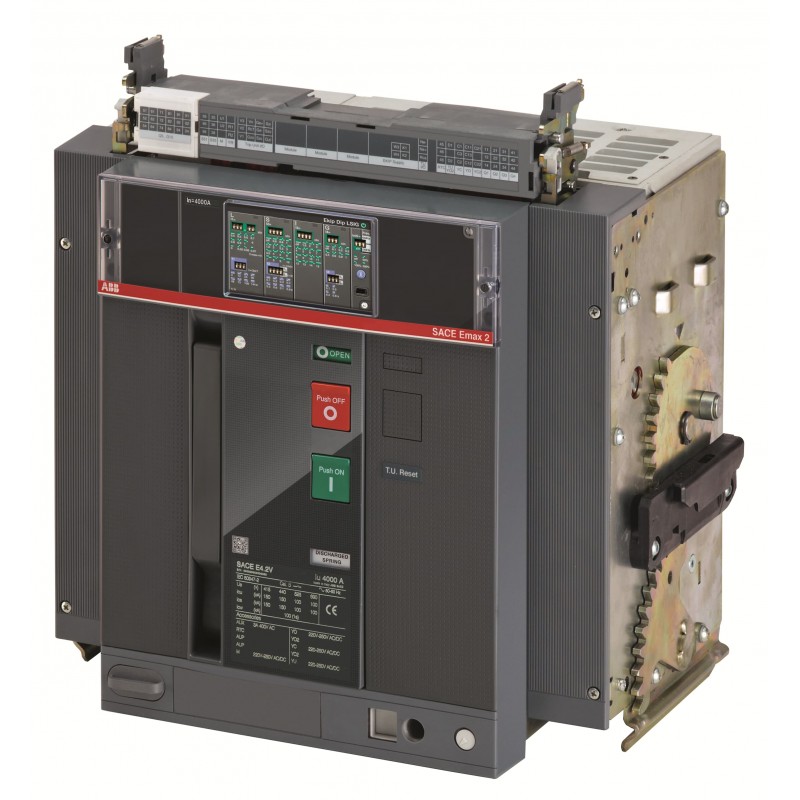

1SDA104518R1 ABB E4.2H/E9 3200 Ekip Dip LSIG 3p WMP
1SDA104518R1
ABB
E4.2H/E9 3200 Ekip Dip LSIG 3p WMP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108471A0821 |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 548bf0f5-d53d-4d06-a7c2-654586ed5e06 Italy |
| SCIP simplificado | 6e1e38a9-8456-4516-a598-710db7246b0f Estonia |
| dbad5931-188f-409b-b605-1ea07cb86649 France | |
| 60d170cb-9331-49ec-82db-b0bcad97cc74 Poland | |
| 35913f12-363b-4e5b-8d9d-11b180eb2d8b Hungary | |
| 02921398-6e9d-45e3-9bc2-09272f8d8f5a Hungary | |
| a92cd578-1ad0-4b63-b6e2-d51fa36fba93 Spain | |
| 6e1e38a9-8456-4516-a598-710db7246b0f Estonia | |
| c5470f7f-bf88-485b-a6f6-7ed1283bc9bf Sweden | |
| fecae1ed-75e2-431e-bf44-74d6cab8f7fb Germany | |
| dbad5931-188f-409b-b605-1ea07cb86649 France | |
| 2595d9f2-c7e0-4d4e-9e9e-0abbbb6b7d44 Germany | |
| 11e0793d-8ccb-490b-a04d-c64b25e53fc6 Poland | |
| f73fdf05-b258-49d0-a622-d57d1fba79c9 France | |
| d1364106-46c0-4488-b55b-b7ce1c2a4825 Belgium | |
| 34401270-dcf4-45bb-af22-36de7f66389e Sweden | |
| a92cd578-1ad0-4b63-b6e2-d51fa36fba93 Spain | |
| 02921398-6e9d-45e3-9bc2-09272f8d8f5a Hungary | |
| 81fe403d-ba3d-4867-a4ac-c16897a5aab1 Belgium | |
| 2475e2f8-3043-4ae0-88ec-ef59a251b878 Norway | |
| 4dfc58bf-69f6-482e-a4bb-f45d8a7513c7 Germany | |
| 70d3f5d6-66c3-4c67-b333-963cda497153 Bulgaria | |
| ab28cd53-2a42-4777-863f-daf713dc05fa Denmark | |
| ef8f8fc9-0b70-40e8-88ad-da2cb15f7c16 Germany | |
| 8b4dce19-1fad-4998-9382-e7fce6118e24 Finland | |
| 1817837a-499b-45d3-828c-3e5acadc7cf0 Croatia | |
| 4dfc58bf-69f6-482e-a4bb-f45d8a7513c7 Germany | |
| 81fe403d-ba3d-4867-a4ac-c16897a5aab1 Belgium | |
| cf1aa97a-f07e-4bfb-8c1a-02e312504772 Czech Republic | |
| 11e0793d-8ccb-490b-a04d-c64b25e53fc6 Poland | |
| 34401270-dcf4-45bb-af22-36de7f66389e Sweden | |
| a2852968-b437-4dce-8f4a-56438740a224 Germany | |
| 2595d9f2-c7e0-4d4e-9e9e-0abbbb6b7d44 Germany | |
| 35913f12-363b-4e5b-8d9d-11b180eb2d8b Hungary | |
| fecae1ed-75e2-431e-bf44-74d6cab8f7fb Germany | |
| c5470f7f-bf88-485b-a6f6-7ed1283bc9bf Sweden | |
| e77bc150-a660-4cb4-8b38-83fda20c083f Netherlands | |
| cf1aa97a-f07e-4bfb-8c1a-02e312504772 Czech Republic | |
| 70d3f5d6-66c3-4c67-b333-963cda497153 Bulgaria | |
| 5008b12d-5fbf-4a40-b4c6-596b24465f69 Greece | |
| ac7efcb5-08e5-4960-99c8-a29e23bf6cba Poland | |
| ab28cd53-2a42-4777-863f-daf713dc05fa Denmark | |
| 2475e2f8-3043-4ae0-88ec-ef59a251b878 Norway | |
| a2852968-b437-4dce-8f4a-56438740a224 Germany | |
| 94a61b30-35de-49c1-968a-6930849236e7 Portugal | |
| 8b4dce19-1fad-4998-9382-e7fce6118e24 Finland | |
| 1817837a-499b-45d3-828c-3e5acadc7cf0 Croatia | |
| ef8f8fc9-0b70-40e8-88ad-da2cb15f7c16 Germany | |
| e77bc150-a660-4cb4-8b38-83fda20c083f Netherlands | |
| f73fdf05-b258-49d0-a622-d57d1fba79c9 France | |
| 5008b12d-5fbf-4a40-b4c6-596b24465f69 Greece | |
| d1364106-46c0-4488-b55b-b7ce1c2a4825 Belgium | |
| ac7efcb5-08e5-4960-99c8-a29e23bf6cba Poland | |
| 94a61b30-35de-49c1-968a-6930849236e7 Portugal | |
| 60d170cb-9331-49ec-82db-b0bcad97cc74 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | 94HVENAC000A000000XX |
| EAN | 8015644065980 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 425 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 85 kg |
| Embalaje Nivel 1 EAN | 8015644065980 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue = 900 V 1000 cycle |
| 10 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 743 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 900 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 900 V |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Observaciones | E9 |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | No |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK107680A4889 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 900 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1920.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
