ABBBastidor "Megamax-Emax"1SDA104422R1 ABB E6.2X/E9 6300 Ekip Dip LSI 3p FHR

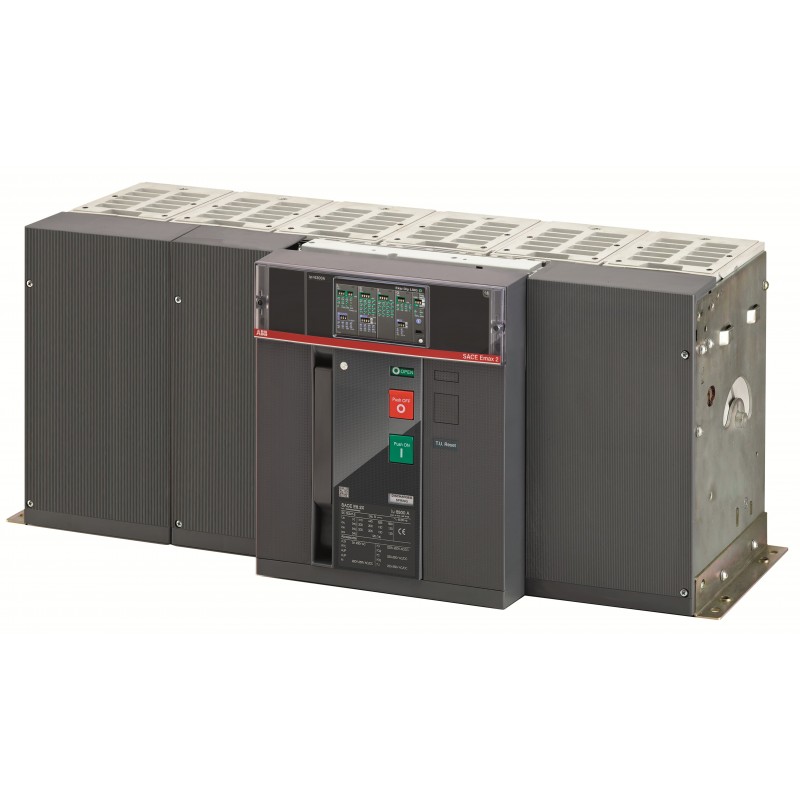

ABB 1SDA104422R1 1SDA104422R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA104422R1 ABB E6.2X/E9 6300 Ekip Dip LSI 3p FHR

Referencia: 1SDA104422R1

Fabricante: ABB

Descripción:

E6.2X/E9 6300 Ekip Dip LSI 3p FHR

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Bastidor "Megamax-Emax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 49.259,39 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El pedido

EAN: 8015644065027
Cantidad De Orden Mínima: 1 pieza
Arancel De Aduanas Número: Ochenta y cinco millones trescientos sesenta y dos mil noventa

Dimensiones

Neto Del Producto Anchura: 762 mm
Neto Del Producto De La Altura: 371 mm
Neto Del Producto De La Profundidad / Longitud: 270 mm
Peso Neto Del Producto: 112 kg

Información Del Envase

Paquete De Nivel 1 Unidades: 1 pieza
Paquete De Nivel 1 De Ancho De: 515 mm
Paquete De Nivel 1 Altura: 610 mm
Paquete De Nivel 1 De La Profundidad / Longitud: 1000 mm
Paquete De Nivel 1 Peso Bruto: 129 kg
Paquete de Nivel 1 EAN: 8015644065027

Información Adicional

Tipo De Corriente: CA
Eléctrica Durabilidad: Ue = 900 1000 V ciclo
10 ciclos por hora
La Durabilidad Mecánica: 12000 ciclo
60 ciclos por hora
Número de Polos: Tres
La Pérdida De Potencia: 1550 W
Producto Principal Tipo: SACE Emax 2
Nombre De Producto: Interruptor De Circuito De Aire
Tipo De Producto: Interruptor De Circuito De Aire
Corriente Nominal (In): 6300 Un
Tensión Nominal (Ur): 900 V
Nominal Soportada De Impulso De Tensión (Uimp): acc. IEC 60947-2 12 kV
Tensión Nominal De Aislamiento (Uyo): AC 1000 V
Tensión Nominal: 900 V AC
De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics): (800 V AC) 100 kA
(900 V AC) 90 kA
Nominal de Corta duración Corriente asignada (Icw): para 1 s 90 kA
durante 3 s 90 kA
Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu): (800 V AC) 100 kA
(900 V AC) 90 kA
Nominal De Corriente Ininterrumpida (Iu): 6300 Un
Tipo De Versión: EL
Observaciones: E9
Normas: IEC
Sub-tipo: E6.2
Terminal De Tipo De Conexión: Trasero plano Horizontal
Versión: F

Certificados y Declaraciones (Número de Documento)

Ficha De Datos De Información Técnica: 1SDC200074B0201
Declaración de Conformidad - CE: 1SDL000165R0022
Información Ambiental: ROHS, REACH
Instrucciones y Manuales: 1SDH001000R0001

Clasificaciones

ETIM 6: EC000228 - circuito de Potencia interruptor de potencia para trafo/generador/instalación prot.
ETIM 7: EC000228 - circuito de Potencia interruptor de potencia para trafo//generador de protección de la instalación
Objeto Código De Clasificación: Q
WEEE Categoría: 4. Equipos de gran tamaño (Ninguna Dimensión Exterior superior a 50 cm)

ETIM for 1SDA104422R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor6300 A
CaracterísticaTensión nominal (EF003977)
Valor900 V
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor2520.0 A
CaracterísticaRango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129)
Valor3780.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor9450.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorDetrás
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
