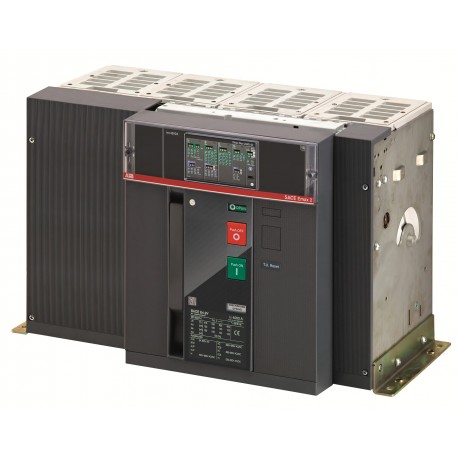

1SDA104407R1 ABB E4.2H/E9 3200 Ekip Dip LSI 4p FHR
1SDA104407R1
ABB
E4.2H/E9 3200 Ekip Dip LSI 4p FHR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108471A0821 |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | f6591616-6a42-4cfd-b392-b6d550752262 Italy |
| SCIP simplificado | 4f86ca51-603c-418d-87bc-28ddd6b1f9e8 Belgium |
| 4eb51ebd-44e4-4660-945e-c4f2d7ed7996 Belgium | |
| 9f58fa9c-28c0-40dd-968f-cf693cdb669b Germany | |
| 0ef3141b-1ffa-4103-900a-080d52cf0062 Norway | |
| 2f1e17c7-90e8-4ebe-a70b-9227661c78ab Germany | |
| ee0fa74c-e173-4c5b-b5ad-0284134971d9 Bulgaria | |
| 2bd60bb3-e09a-4c7a-ada8-a548087314ce Denmark | |
| 4f86ca51-603c-418d-87bc-28ddd6b1f9e8 Belgium | |
| 4db62e2b-5102-4e1f-af90-97aa66131af4 Finland | |
| 157d9f87-d4a8-462b-be6b-186c5dcb1a97 Croatia | |
| 9f58fa9c-28c0-40dd-968f-cf693cdb669b Germany | |
| 3e70e70a-3cbd-40be-a351-6f882df0596e Czech Republic | |
| a461c42a-53be-4ac3-842d-cf5cb97a0282 Poland | |
| 19cfd3b4-7cd4-47cc-a5ed-57f370df6417 Sweden | |
| 8cffb47f-500a-43b3-a225-8776506c6494 Germany | |
| 8cffb47f-500a-43b3-a225-8776506c6494 Germany | |
| 2bd60bb3-e09a-4c7a-ada8-a548087314ce Denmark | |
| da8ec89b-ffdd-4a0d-8a02-54259b73f591 Poland | |
| da8ec89b-ffdd-4a0d-8a02-54259b73f591 Poland | |
| 461742ef-0630-422a-8a27-152176c9d1cb Portugal | |
| baac23a1-af16-4724-8915-8e0b3af07e8e Poland | |
| 42c90f68-0761-49bc-b359-343db1383852 Greece | |
| 4db62e2b-5102-4e1f-af90-97aa66131af4 Finland | |
| 461742ef-0630-422a-8a27-152176c9d1cb Portugal | |
| 2f1e17c7-90e8-4ebe-a70b-9227661c78ab Germany | |
| d91e2116-e15e-46a9-9eaf-6ae7394471c2 Netherlands | |
| 0e856a5b-b5cb-49de-84ad-22f97ba05a52 France | |
| 0ef3141b-1ffa-4103-900a-080d52cf0062 Norway | |
| 42c90f68-0761-49bc-b359-343db1383852 Greece | |
| 157d9f87-d4a8-462b-be6b-186c5dcb1a97 Croatia | |
| e5fe5b15-946d-4cc3-80fb-155761e1d279 Sweden | |
| 2dec784d-106e-4a74-b67e-aec275b3a618 Germany | |
| 20b9b9b7-cc56-41cd-a62f-607d977a3d4e Hungary | |
| 88021c90-a4ba-4fc0-badd-a0cc3fdf00e3 Germany | |
| f2025fb5-e67c-4e73-bde8-6321a820bfb8 Spain | |
| 8cd67ff1-33de-4929-9d99-99f9e7890401 Hungary | |
| 84d9a1a3-618b-4643-ab5d-80414cfe00da France | |
| 88021c90-a4ba-4fc0-badd-a0cc3fdf00e3 Germany | |
| 3f628f7e-c8d6-4805-b072-755add71ec62 Estonia | |
| f2025fb5-e67c-4e73-bde8-6321a820bfb8 Spain | |
| 4eb51ebd-44e4-4660-945e-c4f2d7ed7996 Belgium | |
| 19cfd3b4-7cd4-47cc-a5ed-57f370df6417 Sweden | |
| a461c42a-53be-4ac3-842d-cf5cb97a0282 Poland | |
| 0e856a5b-b5cb-49de-84ad-22f97ba05a52 France | |
| e5fe5b15-946d-4cc3-80fb-155761e1d279 Sweden | |
| 2dec784d-106e-4a74-b67e-aec275b3a618 Germany | |
| 3f628f7e-c8d6-4805-b072-755add71ec62 Estonia | |
| 20b9b9b7-cc56-41cd-a62f-607d977a3d4e Hungary | |
| 3e70e70a-3cbd-40be-a351-6f882df0596e Czech Republic | |
| ee0fa74c-e173-4c5b-b5ad-0284134971d9 Bulgaria | |
| d91e2116-e15e-46a9-9eaf-6ae7394471c2 Netherlands | |
| 8cd67ff1-33de-4929-9d99-99f9e7890401 Hungary | |
| 84d9a1a3-618b-4643-ab5d-80414cfe00da France | |
| baac23a1-af16-4724-8915-8e0b3af07e8e Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | 9CHVENBB000A000000XX |
| EAN | 8015644064877 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 510 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 70 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 81 kg |
| Embalaje Nivel 1 EAN | 8015644064877 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue = 900 V 1000 cycle |
| 10 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 425 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 900 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 900 V |
| Liberar | Ekip Dip LSI |
| Tipo de desbloqueo | EL |
| Observaciones | E9 |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | No |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK107680A4889 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 900 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1920.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
