Ver más grande

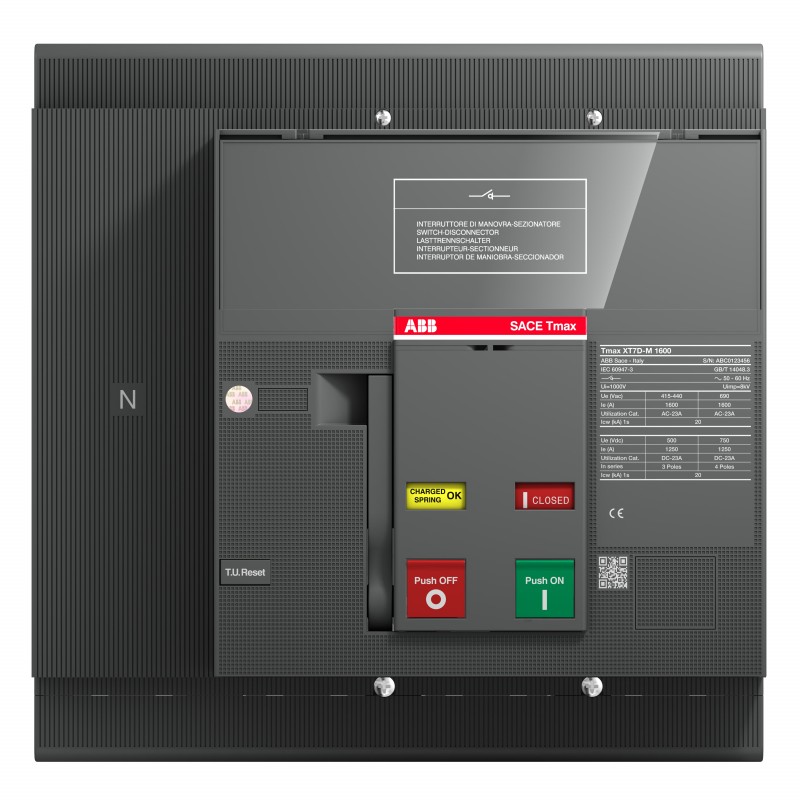

1SDA101917R1 ABB XT7D M 1600 4p F F
1SDA101917R1
ABB
XT7D M 1600 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 463528fa-dc74-4f3c-8ca6-e8a46d340e29 Italy |
| SCIP simplificado | 70346523-7fc7-44e1-9f20-0f621518327c Germany |
| 869717ff-1f80-43ba-b0c6-66f9e08c8a5f Portugal | |
| 7991b616-f40c-499b-9802-4dfc969a0134 Denmark | |
| 25e2d7ef-3cec-4618-844a-9b752dfe7d7c Germany | |
| fa0b0b0b-c407-4fb5-b2a8-2bc1fde38527 Czech Republic | |
| 32b989b3-feed-430b-92c7-08eb5b83b613 Estonia | |
| 4900d0b7-031b-4392-b54c-cafdb368a8c0 Sweden | |
| 5c2c4f04-4c7f-4e1e-8b80-5af632f1cab5 Germany | |
| 564068be-442c-4a5e-901b-379aac03c972 Croatia | |
| 228f8e9e-1d1b-4833-8dfc-6802facbd172 Germany | |
| b0d4bda9-cd18-437d-80ee-88b55ae824b6 Belgium | |
| 93ca2027-4526-41e4-89bd-6940fafc0081 Hungary | |
| f041bb41-1684-45cc-b852-32067150799c Spain | |
| 432bb9bc-071f-41c4-b5ed-a2e1c14aeafa France | |
| 92b20103-5307-47d1-92a2-cf22017fb810 Germany | |
| bdc5385c-3d7e-4540-be09-8d6cafbb60ba Poland | |
| 25774867-c059-47e9-8248-e240765d8cd6 Bulgaria | |
| 1ccda7fc-d801-491b-826c-0cd6e6a17065 Norway | |
| b5e96936-ef5b-43cd-bac0-facf5e494a76 Sweden | |
| 46619d98-8e15-4e71-b72f-5eeee85465c7 Poland | |
| 6859a858-1f1e-44d8-b7ad-b1b182cc264a Belgium | |
| ba764556-c786-45e2-9180-b593dd4d67ea Poland | |
| 4c076cf1-cd89-43ce-9a8e-0b1d687543e5 Finland | |
| 477a5996-7235-4167-b11e-ddd1b5f4affc Hungary | |
| 10196d18-fd19-4930-ab01-d3119ffe7b87 Netherlands | |
| c8a11d7e-d2c1-4271-9cba-04f3ff91be82 France | |
| 51d37d6e-ee86-4e5c-9e6e-b988f4fb53d4 Greece | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDEMSFAZZAAAA00000 |
| Número E (Noruega) | 4380962 |
| EAN | 8056221019613 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 14 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 15.5 kg |
| Embalaje Nivel 1 EAN | 8056221019613 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1437 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1600 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
