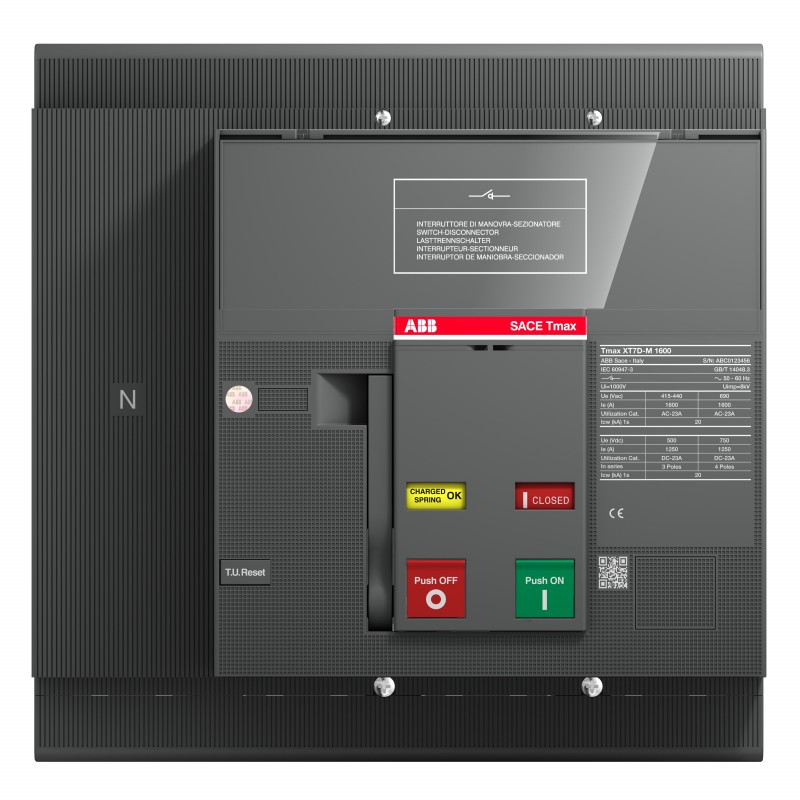

1SDA101916R1 ABB XT7D M 1250 4p F F
1SDA101916R1
ABB
XT7D M 1250 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 3e4cd490-d232-4fb8-84f2-588197491ed7 Italy |
| SCIP simplificado | ea2e19ac-9dc4-4b96-944e-73f70efd7a4c Belgium |
| 5045eb5b-f1c5-4824-96bf-319ffbff3ab8 Spain | |
| 49b69ebf-21de-41a7-891e-f242eae8dd83 Hungary | |
| 4330bd90-f0bb-4738-845f-bfe15f2817dc France | |
| b25b72e4-9f68-4e0a-8d9f-67541a0a7590 Croatia | |
| edfba680-aa14-4206-9b63-389a7e6836c0 Germany | |
| ac8ce594-306a-412d-904c-55a8ca0ab40a Germany | |
| 4cb998cb-58fd-4b09-9d52-a97081a55ab8 Sweden | |
| 9f278386-46e2-4c8b-aaac-693511e23484 Estonia | |
| 5e8f1b3e-53a7-4eba-8234-4f5933ac7b3d Germany | |
| d354eb5b-9c61-4ba2-89b1-79ff2724271c Poland | |
| 3f119dae-f8e2-4a6c-bc06-845fd7fbd727 Belgium | |
| 1954c5df-184f-4125-a567-cba35600cace Finland | |
| 94c9517d-4a7b-4ea5-af86-9e6cb06eeed1 Hungary | |
| 7e019a39-2513-4993-b0cb-f40de6158d80 Netherlands | |
| 100d3e48-8abb-4257-861e-edbc64ad8edf Denmark | |
| 3a494be0-9b1a-4750-9ccb-376de079c8d1 Germany | |
| 56cdad14-7dde-482d-a515-1b6a471928e6 Portugal | |
| 679ea330-9d19-4fd0-b582-ceb3a73a48cd Greece | |
| d1384bff-464b-41aa-9b4f-84731c65fb4f France | |
| 2662a44d-8545-46b6-bdaa-08de3451dec8 Poland | |
| 26adf68a-b1c2-4654-9b3f-d65eabeb542a Bulgaria | |
| 43521ef9-a3cb-4206-9456-d808cc1b727e Norway | |
| e61eef89-6ae0-4487-88af-5e6a0a3fcf56 Sweden | |
| 761e59fb-1698-4492-92db-86e7c1c1e74a Poland | |
| 12f90416-bed6-4dd3-a272-8e07be91d220 Czech Republic | |
| 8c618152-86e7-4ff3-af3a-20a36bc0f0aa Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDEKSFAZZAAAA00000 |
| Número E (Noruega) | 4380961 |
| EAN | 8056221019606 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 14 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 15.5 kg |
| Embalaje Nivel 1 EAN | 8056221019606 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1437 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
