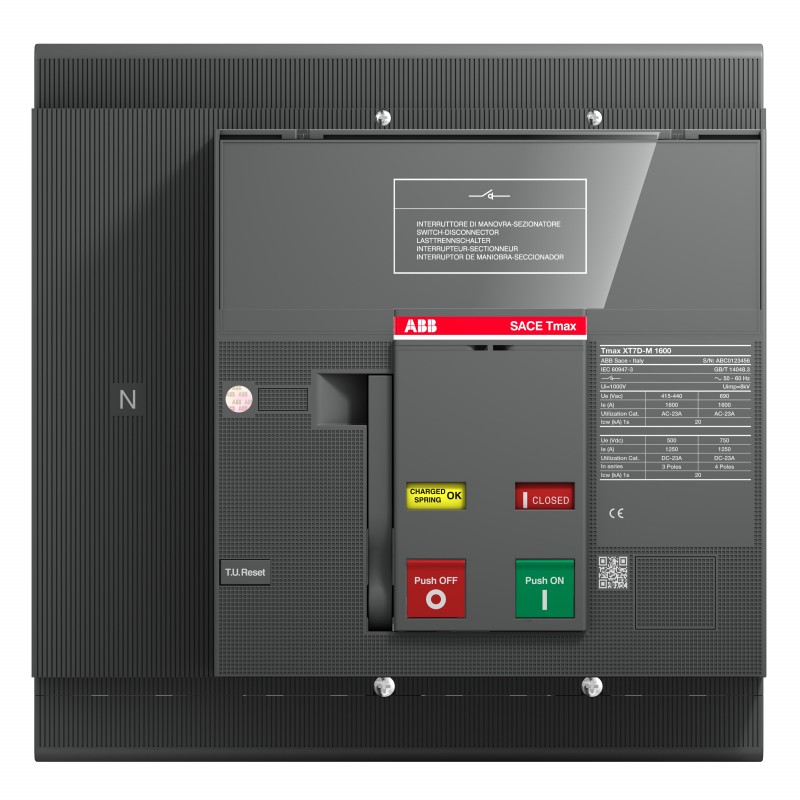

1SDA101915R1 ABB XT7D M 1000 4p F F
1SDA101915R1
ABB
XT7D M 1000 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 1fa47744-cda4-4272-88b5-e195cdb98516 Italy |
| SCIP simplificado | 784ddd33-f34f-4156-9a03-b2c32f0f60f6 Greece |
| a18757e0-55c6-43c3-be7e-3b4bf961bd8a Belgium | |
| dd42fc9d-d25a-485d-9779-ba044738cb28 Finland | |
| 670f6d30-5ee2-433d-b732-b5264d2aca0e Poland | |
| 1b260bb7-303d-4b73-91a3-08e55b0ad48d Hungary | |
| df5b9d1f-f9c2-4717-b2c6-107e9ca807fd Belgium | |
| e5ad8f74-da50-43e4-b799-940f6df3208a Spain | |
| 086c45ef-def0-4ad0-8045-65c93d5fba88 France | |
| e64f0d95-8271-4d20-bc89-3d5e3f3f5755 Hungary | |
| 30ce15ab-3eda-479b-8bdd-e7f898a5f4c0 Croatia | |
| f2b00ba3-579e-4767-a68b-a366a16974ed Germany | |
| 5ee3fe05-9cdc-49ca-ad3b-bb0ca5bc0c72 Estonia | |
| 84ca854d-373e-4cde-a25d-12cc7afd4119 Germany | |
| ef764a51-d15d-4442-bb46-63d3964784ab Germany | |
| 7c942fe7-1af0-459c-bf29-31e8e1444784 Denmark | |
| b26b513f-e2b4-4b8a-9dcb-59c858a7d308 Sweden | |
| 2704b85f-d3e8-4f6e-9792-606e7a10ce64 Germany | |
| 9ff7edce-a92c-4d2b-999c-96577f93a5fd Portugal | |
| bb50f494-f18a-48f4-af76-2714af1f77bf France | |
| 0ab312d4-f629-45a3-a384-c8827a4df41b Norway | |
| 5843270e-11f0-41e5-ae09-1ed9139d09f5 Sweden | |
| fd1c19e3-a6ef-43b5-940d-e7b681cc3eb5 Netherlands | |
| 168a5bc5-dff2-44f2-a4ea-e637badced89 Bulgaria | |
| 333d5e4c-8884-4156-9012-93d1df8f65c6 Germany | |
| 859626d0-e654-4b1a-9e6f-8ed3809db7fd Czech Republic | |
| bcb6235b-b74e-4478-8354-021fdd9cf9c0 Poland | |
| b35d8f72-d0db-40fa-a41a-2a08e3f18419 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDEFSFAZZAAAA00000 |
| Número E (Noruega) | 4380960 |
| EAN | 8056221019590 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 14 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 15.5 kg |
| Embalaje Nivel 1 EAN | 8056221019590 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1437 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1000 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
