Ver más grande

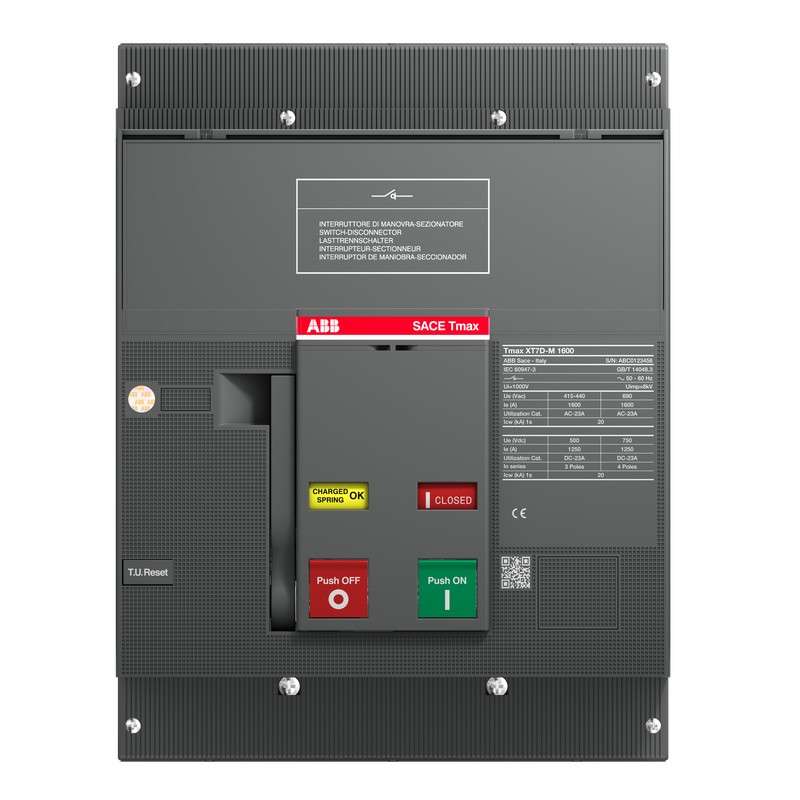

1SDA101914R1 ABB XT7D M 1600 3p F F
1SDA101914R1
ABB
XT7D M 1600 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 180bc132-4afa-48d6-a147-b62875c64797 Italy |
| SCIP simplificado | 41d13423-4d08-4128-9175-3c0548761695 Hungary |
| 5eaee16f-0fe1-4dee-9c4c-2bc4dafa1ae2 France | |
| 034b0354-1b5b-4c26-8a73-02c2107950a9 Czech Republic | |
| 6d427b44-261e-4996-b0b7-e398496912c4 Germany | |
| ed8a13a2-399f-42d6-b0e6-95fc5001a1a4 Estonia | |
| e89098f6-0399-47e4-b8bd-e09eede76835 Germany | |
| 7ec43cc0-9fb6-458e-a463-627514b4120d Croatia | |
| 4a6493b6-b9da-4521-9e5f-57e1cdebf8d1 Sweden | |
| 87a62b66-74f2-4ac8-a960-d015926230de Denmark | |
| 2f31aa79-23fc-49ae-83fd-4d4412e30de8 Germany | |
| 2d07a1a4-ad6b-44f9-9a0a-a7e7540aca8e Spain | |
| b906b303-b0e6-4fc5-bb9a-2eac93f92344 Belgium | |
| 1b696a12-0b8b-4e38-a9db-dd188dc1ac8b Poland | |
| 918eadf8-f884-4cb2-b0de-d52dc53fd690 Finland | |
| fa968ee1-c924-4472-9bee-d06f3492b695 Netherlands | |
| d202dd59-942a-4636-a3b4-c32e2830c178 Hungary | |
| 9d5184be-5407-4aa3-81a4-e19369db8c26 Sweden | |
| d29a0333-28bf-4069-8e12-2887df35bf5b Norway | |
| abdc98a5-4a05-4d1e-b26b-e28f64f34859 Bulgaria | |
| 12cbe38a-14d9-4dd9-889f-370a87b9e4ff Poland | |
| ea1c70be-ef9b-453b-896b-1062ec1404d1 Poland | |
| 08c0f565-5fb2-4ad7-88f2-ccbd4f8b5d00 Germany | |
| b354f31c-a589-4c82-83e4-2b4b793a3469 Greece | |
| 00e0db3e-56b4-4303-8eee-ac921823049f France | |
| a843e0bb-79c0-430c-9d43-114007b4402b Belgium | |
| 4db83895-d210-41e6-b07c-54c06e0e1389 Germany | |
| 9f7074de-fd78-4318-b457-cbef974755e0 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDELSFAZZAAAA00000 |
| Número E (Noruega) | 4380812 |
| EAN | 8056221019583 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 11 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 12.5 kg |
| Embalaje Nivel 1 EAN | 8056221019583 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1337 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1600 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
