Ver más grande

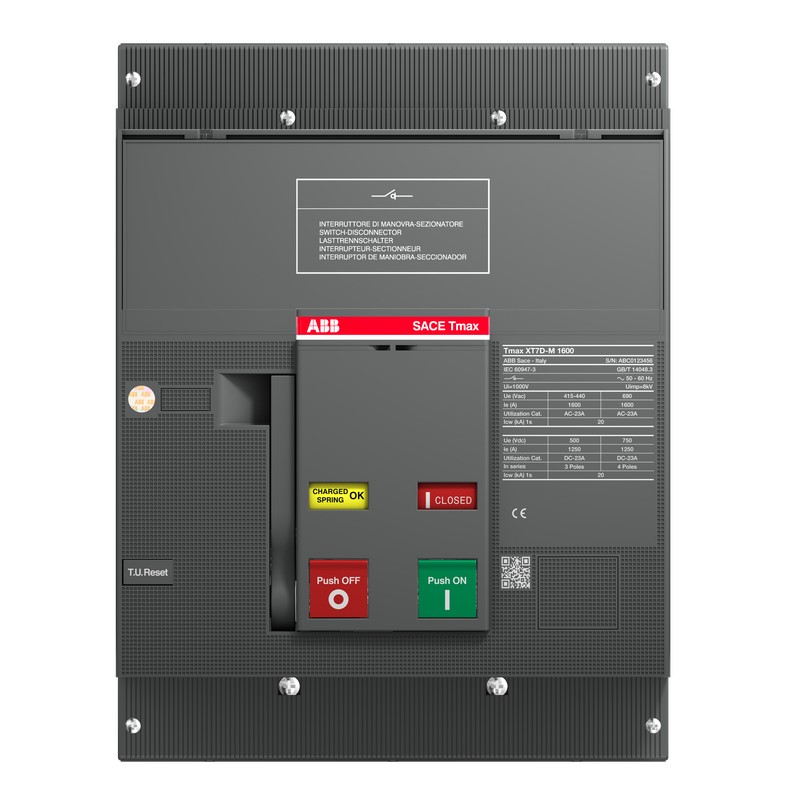

1SDA101913R1 ABB XT7D M 1250 3p F F
1SDA101913R1
ABB
XT7D M 1250 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 8d7b62e2-a392-4124-a68a-060d18ca91af Italy |
| SCIP simplificado | 2f32da7c-4640-4e17-b2ad-e28294c842e4 Estonia |
| e0e86db0-e4c5-4a53-98a4-6b59a9798062 Germany | |
| 801d3042-dcfd-4ed5-ba59-742398398fe4 Denmark | |
| 7a2c620a-beb2-4346-b229-d6994747734c Sweden | |
| df29c135-7784-44df-9350-6125b2125b3f Germany | |
| 2d920107-454d-4424-ac39-3a63044facd0 Croatia | |
| 49e46898-12ff-4548-b896-b2ac5804a9ba Germany | |
| 8bf055bd-4f10-4733-aaef-c09e086fc06f Spain | |
| 82f16d8b-cd81-4484-9bd8-dec60dfc36f5 Belgium | |
| a78fd79d-154a-4ef4-9440-a3d5c92ed617 France | |
| 4f2c6262-99ca-4de4-aa73-10b6bd06551d Hungary | |
| eb0e6d1a-4732-44c1-8d71-0ee81a5f4340 Bulgaria | |
| a080caa4-e932-43bd-a812-bb52fe861723 Norway | |
| db0638d7-5be7-42a7-b4af-d227652e5afd Netherlands | |
| c25310f1-d0ef-4d5c-8774-5e2a6d047d8a Sweden | |
| 1741a41a-5ed5-43d7-86a9-4d359b91caf6 Poland | |
| 305a4ebc-1c1f-4164-b2f5-942a243d374e Germany | |
| fa480402-8076-47d8-8d7b-72cc1879c295 Czech Republic | |
| ed07f8f8-b802-4ba3-9e95-d55af7a1998b Poland | |
| 08fb1fa0-a711-4b89-aa93-5e5cdb3c5e39 Belgium | |
| 40166c79-4dd1-4805-b5b2-2ce127819e34 Poland | |
| 394e0701-4b33-4eeb-9da0-16de435c971f Hungary | |
| 0eb3a18c-11c7-448c-bf0b-de58909e61b7 Finland | |
| c366fe15-62a1-476a-8546-ecf0b2da40c9 France | |
| 019975b5-7f36-4263-83f9-a43e7f90e971 Germany | |
| e42ac003-ea84-44f6-8c83-7a6c51a2abf9 Greece | |
| b218f0a2-fd8b-4a30-a00d-c3f24b931343 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDEJSFAZZAAAA00000 |
| Número E (Noruega) | 4380811 |
| EAN | 8056221019576 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 11 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 12.5 kg |
| Embalaje Nivel 1 EAN | 8056221019576 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1337 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
