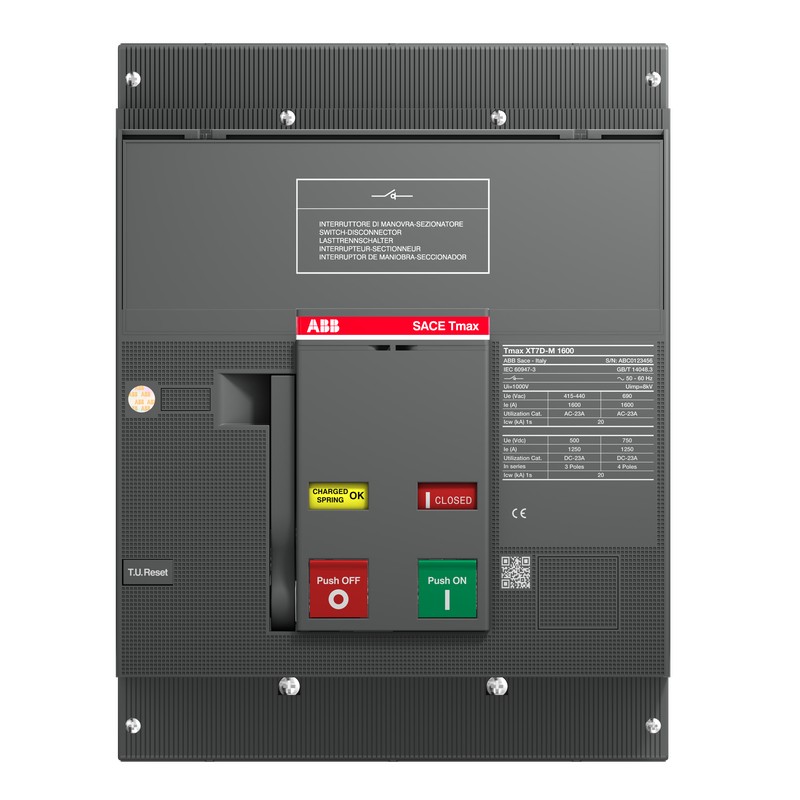

1SDA101912R1 ABB XT7D M 1000 3p F F
1SDA101912R1
ABB
XT7D M 1000 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 89280419-c65f-40a5-9cec-d845746c0465 Italy |
| SCIP simplificado | 1b961a8a-b2e1-4416-b9f0-ef375d1a8e7b Sweden |
| f6183ebc-5eb8-4115-b0b3-66711fde8615 Denmark | |
| 04a18d6f-ced1-429c-bbf0-93a5650d50fb Germany | |
| 126fbafb-78ca-4fb7-9552-e1b18a4828d6 Portugal | |
| 77030f11-b374-4168-aa91-dabc488312b7 Hungary | |
| 11521e8b-b86f-4346-9ddf-c81eae804c8a Belgium | |
| ea294ced-cf13-4bc8-a7a6-921bbf828511 Spain | |
| e197db8e-093d-4254-aee7-c9742067b20a Greece | |
| 367f783e-8462-4a2c-a516-a137c9500aaf France | |
| 75123a09-ed84-4949-afb6-3de768f31295 Belgium | |
| 9780c420-65f1-481d-a8c5-b3db3c8c8817 Poland | |
| c85ed36f-80b8-40c4-92fc-82e2175341e1 Finland | |
| 8472d5ba-6735-4d08-b3a0-8c4e395370e2 Hungary | |
| 95197a07-7f31-48ed-a202-4dda1b9aaaed Poland | |
| 03dbeae6-4095-4d1b-abb8-78dd64d4e069 Czech Republic | |
| 28f00ae3-1412-4a8f-8e5b-a6553b9f2e71 Germany | |
| d38bc4da-998a-4094-86db-b57671eded10 Netherlands | |
| fdd7cac6-b54d-488a-a01a-c88af6aa8573 Sweden | |
| f937f928-a5fe-487f-a109-74665755b9ef Bulgaria | |
| 5ceaa84d-9c54-44e2-92d1-755dc30a0645 Norway | |
| 7ed02524-5660-4c69-8347-31926165c5bf Poland | |
| 2ca4c9b9-68dc-411f-af5f-14beaf8ba302 France | |
| 6b4da810-711c-4eae-8a8e-37e2e41024a8 Croatia | |
| 914c28c1-cc6f-42d8-8022-297abcf3f105 Germany | |
| 9cdfd06b-6cb5-45a5-9ceb-45d15ec929db Estonia | |
| 8c46b8b3-97be-4baa-9a6b-3934ec648a00 Germany | |
| 741e2966-c7f5-4b9f-93c3-3a0213dc8a59 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XDEESFAZZAAAA00000 |
| Número E (Noruega) | 4380810 |
| EAN | 8056221019569 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 11 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 12.5 kg |
| Embalaje Nivel 1 EAN | 8056221019569 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1337 |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1000 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
