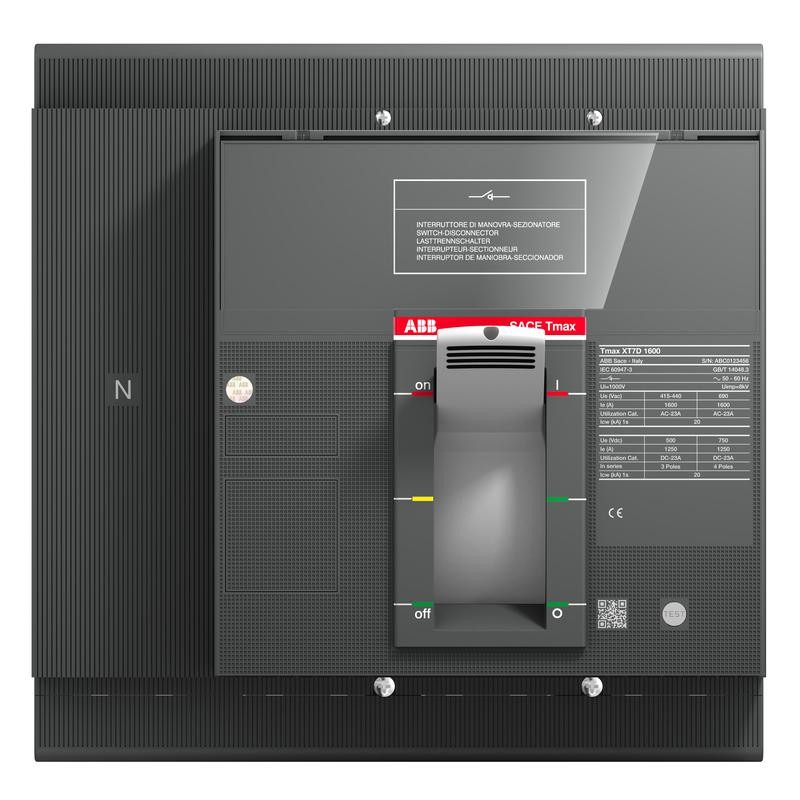

1SDA101911R1 ABB XT7D 1600 4p F F
1SDA101911R1
ABB
XT7D 1600 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | b23e483b-582e-4911-a84f-2b7147367355 Italy |
| SCIP simplificado | 6fbff7a4-4edb-459c-b4f7-1e872c279cdf Belgium |
| dfdf8bc2-0b90-43cb-822e-26eafedfba56 Spain | |
| a6887397-ce75-4efb-9e52-baefe55065d6 Hungary | |
| 49242676-cf69-4a49-833f-89aa80767a0e Germany | |
| 432f2837-74b0-4c04-a0f4-cf54bc6901d8 Denmark | |
| 17054082-5c10-4ca0-867e-b856c9c51b17 Sweden | |
| 60228b79-5dbf-456b-b7c8-b2140eb2bd8f Germany | |
| fc286ed1-a85f-4030-bdd5-4b5779ca1686 France | |
| f8df6622-0ed7-4fbb-972d-b9314cc6b8c6 Germany | |
| 2d296451-facf-4378-b7c5-cb05705024e1 Estonia | |
| 103b1c1d-b38b-4a98-90d5-147d108bd52a Portugal | |
| 3ba3daa9-b22e-4e31-bb5c-8e9e622fbba9 Croatia | |
| c70fa9f6-7be6-4cbe-8005-bca4ea4b3a24 Germany | |
| fb7da24e-b09c-4e3e-8712-330cc85396b3 France | |
| 31d0e74e-4f85-45de-96fb-c70bca0d2d0a Belgium | |
| 206271a8-9008-4a63-aa36-c6deb3ec1572 Greece | |
| 1c50c498-fbd4-49f7-a2ed-3bb22bdd1b96 Poland | |
| 6d9fcaf9-52be-4d98-ac0a-6f34eead9907 Finland | |
| d91e857f-1fba-412a-bc32-94f17c1017a2 Hungary | |
| b6fa001b-d86c-47db-b93c-bef3655372b5 Sweden | |
| d44d860e-98b4-491a-a207-58d437fe734f Netherlands | |
| 842b8a5e-9a4e-4c6f-aad5-8da1dfb1bc13 Bulgaria | |
| 20891e4d-b241-464c-8f24-b673a925602a Norway | |
| 0fbc10fa-91d7-4b37-a9be-bfaac39a3c6d Germany | |
| fa6b8fff-dccf-4d85-b24d-6ba9d901a03a Poland | |
| cd8da939-d236-49af-bf41-3e448c29f334 Poland | |
| 6ca0b3a0-1a66-4317-b4ac-ce9c08f23e09 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7DE416FDFF000XXX |
| Número E (Noruega) | 4380959 |
| EAN | 8056221019552 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 12.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 14 kg |
| Embalaje Nivel 1 EAN | 8056221019552 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1600 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
