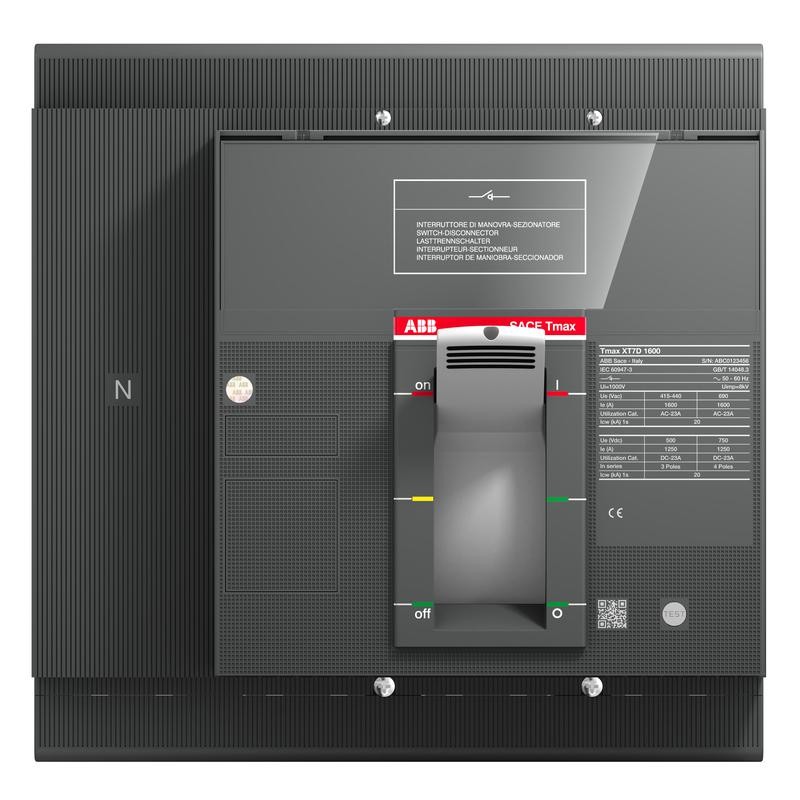

1SDA101910R1 ABB XT7D 1250 4p F F
1SDA101910R1
ABB
XT7D 1250 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 91d62b5a-6717-48ac-ba1b-6e92894990c5 Italy |
| SCIP simplificado | 727a88de-168d-4b3e-86bc-7621f25cc5a1 Belgium |
| cf4ef955-5772-4beb-a459-d58f11d166f2 Spain | |
| a3d17b8c-ffd8-45a9-9667-0615078b7670 Czech Republic | |
| cb5201d0-e9b3-46fc-b438-8111bf97d236 Germany | |
| 050bd7be-a107-40cc-8eab-dc5620a10be0 Hungary | |
| 64e13c45-11be-4b61-90fe-c137b95bb85d France | |
| f4966f99-16b9-47c5-9ec1-d365d68fdb0c Germany | |
| b370c448-da5c-4d5f-a05a-7792bf6003a0 Germany | |
| c4035570-9006-4f06-9804-4fb145c9863b Croatia | |
| 7db91537-29cc-4af2-a254-2cc66477d5c8 Denmark | |
| e62c1323-0926-475f-9c27-9a6ce1477833 Sweden | |
| 899b34f0-c02c-48a4-b5a7-50d0aa6de5b1 Portugal | |
| 058f22df-76e6-414d-9ddf-2bc9c2abbe93 Belgium | |
| 7cee267e-8661-4c76-a534-ed2b291708e4 Estonia | |
| b5465942-2655-41d2-b152-4ba9438f8d61 Greece | |
| 29d6b0e6-b0d9-4378-9f58-6afb5cc4cc28 Germany | |
| 1df6fe95-ab89-4df7-8097-4d3dca7a367b France | |
| 7ca9cb72-298b-4b76-91e9-c5720360ae65 Finland | |
| c379a3bd-039b-458d-9f25-0677aa836799 Poland | |
| 6592bc16-7893-494f-9b79-ad38554ec9c5 Bulgaria | |
| c9280017-5b5c-4378-8b07-d965976a33f2 Norway | |
| 984211f1-db31-4b35-97d1-e0dff82cf894 Netherlands | |
| aa77665a-933f-45be-9edd-8fbe2bd95c5b Hungary | |
| 2cfe9b35-eb0b-4287-a3aa-5d0e68d45e99 Sweden | |
| b1c5c980-b095-44f2-a0e5-111d43d7d558 Germany | |
| edb48cff-7341-4797-96e1-1bda859a46ba Poland | |
| 01b39a6a-fe1f-4b34-8192-74b1cbe1b9a9 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7DE412EDFF000XXX |
| Número E (Noruega) | 4380958 |
| EAN | 8056221019545 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 12.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 14 kg |
| Embalaje Nivel 1 EAN | 8056221019545 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
