Ver más grande

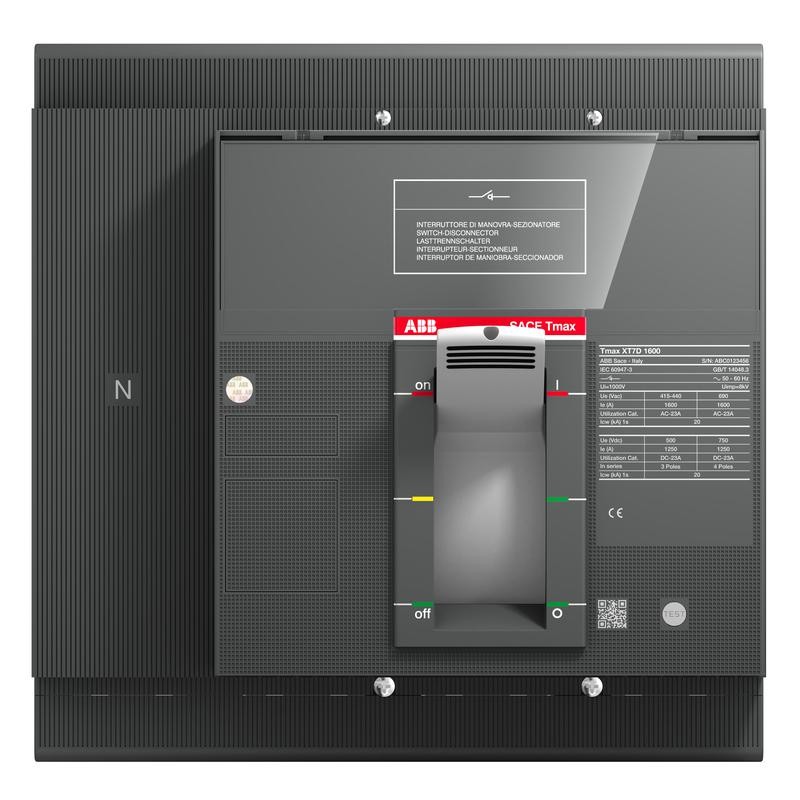

1SDA101909R1 ABB XT7D 1000 4p F F
1SDA101909R1
ABB
XT7D 1000 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 5f787fc5-6666-49f6-8f15-b7c5a4d4c75a Italy |
| SCIP simplificado | 78be03fa-a670-4c81-8c98-916739b99b7c Belgium |
| ce9279f0-7498-49a5-a0c9-cf64296a9f71 Hungary | |
| 3e8fdab2-1e72-493b-8fbf-52f5e427e52b Spain | |
| 029e0660-c0b4-4d70-8b39-1f61f3784b4e Germany | |
| 66c88475-6633-40c6-92b9-cb9704864ba5 France | |
| 9b144f9e-ceb8-4e20-853b-e30938c081ae Czech Republic | |
| 94cf16e0-aba0-4a38-9b8b-fe3173c518b9 Germany | |
| 94da2b0e-665b-401d-98bd-fe19a6489d50 Sweden | |
| 16bf77f6-5a88-4192-9c73-56b72867b05f Denmark | |
| 74273e33-80a6-4fda-9feb-f31aa74e7c56 Germany | |
| c32fe5f0-eeba-4fd1-acf2-61b7c500a316 Croatia | |
| 5d1f7ddf-09fe-4e5c-9221-353ec9383156 Germany | |
| 6a37cff5-87d1-4e3a-8fc3-bfa3bc690083 Portugal | |
| 5ec91c1b-1ebf-49c5-8b0b-2b24e02e0804 France | |
| 3337aa12-f1d9-41db-8e33-61f58f390a92 Greece | |
| 80753fc6-d6d8-4683-8714-3bf521aefc5b Hungary | |
| bca0ba5b-0d14-4fcd-b0de-3a87dae7efb4 Poland | |
| a7bc8b4d-e2f1-4f83-ab22-2293f57fdb60 Finland | |
| b74f9660-7f43-4ab8-a0b4-4ce3c1ebe475 Estonia | |
| d63b7cc2-b93d-4657-83d6-92090ab5ba20 Belgium | |
| 8303b5c7-2a48-4115-95b5-f4cf12a473f8 Bulgaria | |
| dfedae8d-c6fa-4f0f-9cf8-66cad1a28902 Poland | |
| d5c602e8-d2bc-4361-9a38-6464dc77a124 Norway | |
| 911864ca-54ad-4667-8ace-2500fc723e5e Sweden | |
| e041bd6e-b947-46b5-adef-a6669fb28895 Netherlands | |
| deb41e4c-a631-4a2a-9283-d59dc613bf63 Poland | |
| f9189e26-c2c3-4203-816c-64ff1ce2bf6f Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7DE410DDFF000XXX |
| Número E (Noruega) | 4380957 |
| EAN | 8056221019538 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 12.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 14 kg |
| Embalaje Nivel 1 EAN | 8056221019538 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1000 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
