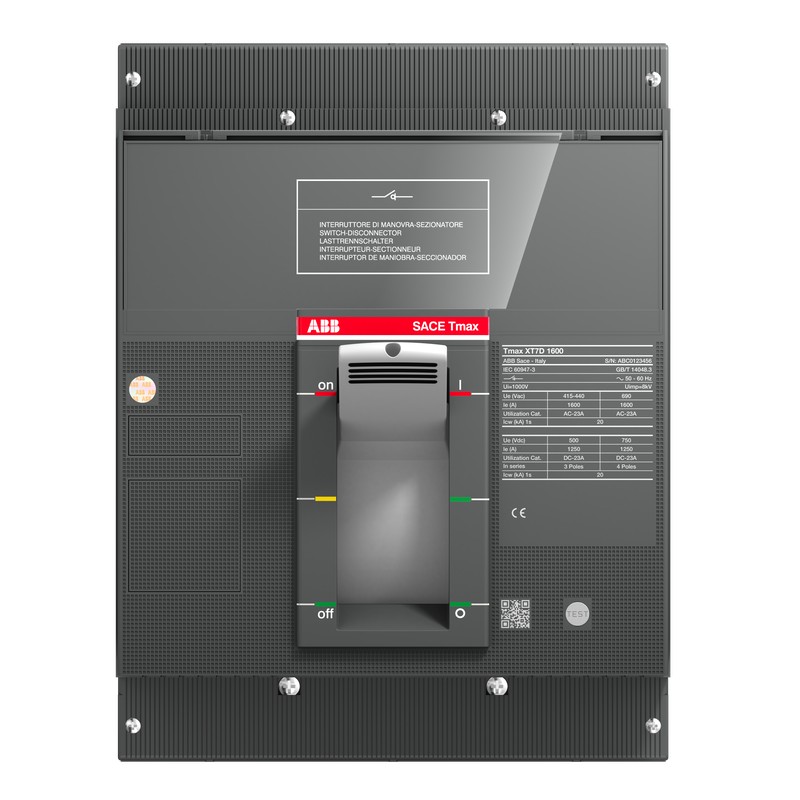

1SDA101908R1 ABB XT7D 1600 3p F F
1SDA101908R1
ABB
XT7D 1600 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 7d6cc5e2-c284-4b75-8391-53a2e6222111 Italy |
| SCIP simplificado | 43a61f6f-dc17-4cff-9f69-ea072c601f69 Croatia |
| d4e51da2-5f33-44cb-a67a-f339a42d2a56 Germany | |
| 1c16164a-6e6d-4ef1-8f6e-2360674ea7b1 Portugal | |
| f3e0bed7-51f0-40a1-a60c-ef1be68f661b Denmark | |
| 2dec3349-08f1-495f-8aea-41783f7ee233 Sweden | |
| 1441a85c-7b58-4223-ab61-245897b3c11c Germany | |
| 7f9b01c9-ce77-4cc9-b759-9c22067835a6 France | |
| 2f91233f-b8ac-4198-8577-d6bc92bd32e4 Germany | |
| f66739cb-466c-426b-8bea-16d014d97b02 Germany | |
| b9cef1f9-b715-49c1-a09d-41e50b336428 Estonia | |
| 536104f1-87dd-4c65-b4e6-82c05a5ad8a2 Spain | |
| fd780fb3-3c60-490b-9083-c3f45cffbf0b Belgium | |
| 1df11215-ea61-4cf0-b1fe-cc826786f281 Hungary | |
| 5e6e4e37-1fdd-469a-a4e4-fb7475ce6e42 Finland | |
| df4b321a-865e-4522-ae6d-a6dc6a2b6867 Poland | |
| a4c26835-5f2f-4ce7-bc58-0349392b1476 Hungary | |
| 29b6dbe5-e5b3-4ae4-a165-caa9790de6b7 Belgium | |
| 476b40b3-268d-4bf3-a7ae-56c98212e236 Greece | |
| ae164f54-53b8-472b-b9e1-04a8563eeafa France | |
| 4bfff706-c4b9-4874-a733-9c46f113e4d1 Germany | |
| 386aec38-9a6a-4107-9a33-326a991f1f9a Czech Republic | |
| 354456aa-748f-4635-8cf0-0ecf5870b524 Sweden | |
| b064decd-0288-4638-9a5e-89216b1dcde6 Norway | |
| 90a0b491-8589-48cd-8409-db1e174f7cec Netherlands | |
| 5bc625ac-d4a0-4b4c-a3f6-a84b3693a7bc Bulgaria | |
| bded5075-f7c3-4647-b590-5c1f275c2479 Poland | |
| 79fa2a01-d65d-4154-bdee-916658d56480 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7DE316FDFF000XXX |
| Número E (Noruega) | 4380809 |
| EAN | 8056221019521 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 9.7 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 11.2 kg |
| Embalaje Nivel 1 EAN | 8056221019521 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Técnica | |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 0 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 1600 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
