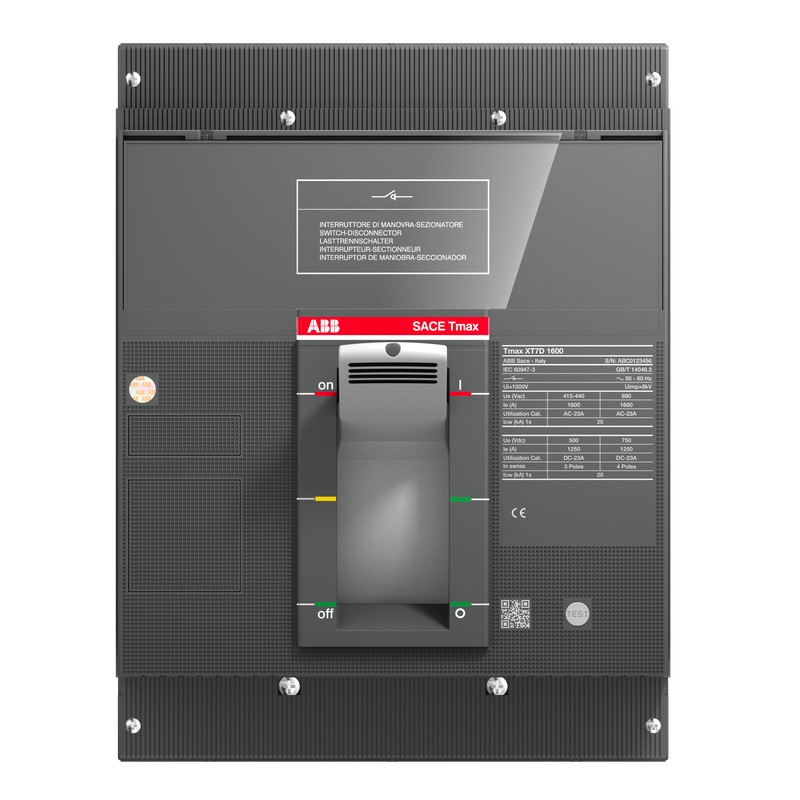

ABB 1SDA101907R1 1SDA101907R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA101907R1 ABB XT7D 1250 3p F F

Referencia: 1SDA101907R1

Fabricante: ABB

Descripción:

XT7D 1250 3p F F

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Caja moldeada "Isomax-Tmax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.923,62 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2357
Declaración Ambiental de Producto - EPD9AKK108468A1895
9AKK108468A4404
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
SCIPf2eff839-04f7-4ca7-bf43-e912aff665cb Italy
SCIP simplificadoc8ac6329-a9ce-4659-968e-b3b032505ba4 Belgium
85c0243c-c4f6-495a-bf4d-929a436ce5c2 Greece
aa863a4b-6d3e-48b8-b4c7-b041d51c6b0c Belgium
1247db0c-6f6d-4e44-9d2e-0543c24e29dd Spain
698e6d79-b365-43b6-8eab-d88652475bee Czech Republic
64a05d8d-4e46-4ff3-82a6-00ae500410e9 Germany
7f9da1b5-c058-4c7e-b654-5275881febc3 Hungary
00add347-da2f-4f28-bfa2-79c09a6c6e2c France
1ea48b00-3971-4545-afcc-542dcdc6363e Croatia
d0678099-227a-438f-8f88-9f90439bdaac Germany
80d20806-ce1f-48c0-8ce9-55aa544fdfdb Sweden
2d68fbeb-2e3a-4ef0-b5f1-22491e4e08de Denmark
a620dae6-140f-4025-9af3-71a2d534f059 Portugal
5cf5c3f4-3218-451c-bdf4-88b1412e9b08 Germany
d1936a29-e375-48b0-af78-704ab97893df Poland
61a8bd7e-04c4-41ef-bb29-6b4b49d5d815 Poland
7a70d179-d8d1-4a6f-8b42-36fbee8644f4 Germany
2df3a6e6-0bbc-4bf8-b7e8-b0da966ec9db Hungary
6e9bd584-fd2c-4ad5-ab2c-decd6518762d Sweden
8dce733e-5831-4d13-b366-773ea40a8d88 Norway
2519f0eb-0e7b-41d0-b603-534646724caf Netherlands
5a0c6279-c701-463e-b086-08086ce186bb Bulgaria
99e9522b-d553-42f8-9d4e-e859ce6e4eb5 Finland
b92a8c58-0f1a-4e6b-a09c-bb272158ab8d Poland
5624c6ad-7737-484f-9895-e09c7cef4e71 France
73a85c12-8fa1-43c6-bc44-9c930b77a8e2 Germany
c023cdea-c9bf-4d62-9b1a-ec48d4901d5d Estonia
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáXT7DE312EDFF000XXX
Número E (Noruega)4380808
EAN8056221019514
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product210 mm
Alto del producto268 mm
Largo del product166 mm
Peso del product9.7 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho280 mm
Embalaje Nivel 1 Alto350 mm
Embalaje Nivel 1 Largo360 mm
Embalaje Nivel 1 Peso11.2 kg
Embalaje Nivel 1 EAN8056221019514
Información Adicional
Tipo de producto principalSACE Tmax XT
Nombre del productoMoulded Case Circuit Breaker
Tipo de productoSwitch Disconnector
VersiónF
Dibujo dimensional CAD1SDH002065A1336
1SDH002065A1338
Técnica
Durabilidad eléctrica3000 cycle
60 cycles per hour
Durabilidad mecánica10000 cycle
60 cycles per hour
Número de polos3P
Orden múltiple1 piece
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)1000 V
Tensión nominal de operación690 V AC
750 V DC
Corriente nominal de corta duración Tensión baja (Icw)20 kA
Corriente nominal ininterrumpida (Iu)1250 A
NormasIEC60947-2
SubtipoXT7
Tipo de conexión del terminalFrente
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC210100D0206
1SDC210099D0206
Declaración de conformidad - CE9AKK107046A9648
Dibujos mecánicos1SDH002013A1101
Diagrama de cableado1SDM000002A1001
Instrucciones y manuales1SDH002013A1001
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de clasificación de objetosQ
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA101907R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor0
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor0 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor1250 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor1250 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor20 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorBlanco
CaracterísticaEjecución del elemento accionador (EF006976)
ValorManeta
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4
