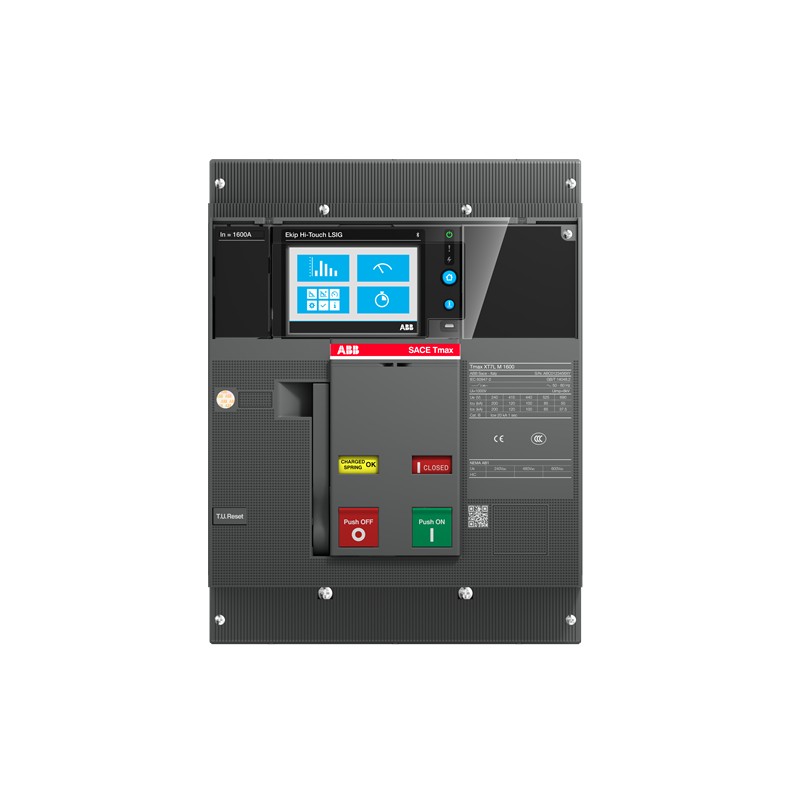

1SDA101456R1 ABB XT7H M 1250 EkipTouchMeas.LSIG 1250 3pFF
1SDA101456R1
ABB
XT7H M 1250 EkipTouchMeas.LSIG 1250 3pFF
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 9673ee2c-12bc-4a55-95b0-995397842b18 Italy |
| SCIP simplificado | 0e963215-bc12-4ddb-9c39-73eb5d1865cb Czech Republic |
| 45b1ca8a-6a6f-434e-972b-f770483c3489 Belgium | |
| 28911a6d-f97a-492e-b9e8-ca6cb00f294c Spain | |
| 66c8fd66-b443-4a45-b57f-cae80cacd92e Hungary | |
| 4d975bcb-7782-47ab-b1c7-0da76c38975f Estonia | |
| eb5a675f-2b9d-4736-8e68-2c3a6749aefe France | |
| b024b702-ebaf-45ea-8313-35dd923528fc Poland | |
| 4d975bcb-7782-47ab-b1c7-0da76c38975f Estonia | |
| 303ecccc-9d7a-428f-be2e-c5f723c828ee Bulgaria | |
| 1cd30fcb-30aa-451c-be4e-8c821a0628fb Hungary | |
| 54fbc6f2-a0ea-4720-9344-9cdd74ccfe75 Germany | |
| e9380898-7501-4990-814f-e301e61209a4 Sweden | |
| 819742b0-a503-4666-ba8f-7649a4667841 Germany | |
| c581f837-54dd-483e-978e-d2a76fdbfa9f France | |
| c4fac4b6-dba2-4bf4-9d61-dbaaf34476f9 Poland | |
| 38d45e00-e9d5-4850-9c1f-2b83a041451b Sweden | |
| b024b702-ebaf-45ea-8313-35dd923528fc Poland | |
| 81da4541-4586-4c79-b350-a756821aaebf Portugal | |
| 10d44c55-6cae-4d8a-9512-790fc107e643 Poland | |
| 739280a2-76f0-4b10-ac78-28f1dd73cfd0 Germany | |
| 714a4adb-16bc-46c5-9ea9-283a1a13139d Greece | |
| 76370ecb-41c4-415c-ac37-7744db464c81 Belgium | |
| 914993f1-78f7-4687-9b28-79b94456e3d0 Finland | |
| 4322ed29-dcd2-4a79-b96a-4154eb21e46a Germany | |
| 38d45e00-e9d5-4850-9c1f-2b83a041451b Sweden | |
| 0e963215-bc12-4ddb-9c39-73eb5d1865cb Czech Republic | |
| c4fac4b6-dba2-4bf4-9d61-dbaaf34476f9 Poland | |
| 739280a2-76f0-4b10-ac78-28f1dd73cfd0 Germany | |
| bb8afd89-78b0-485c-aeb1-5ef2ca337432 Denmark | |
| 10d44c55-6cae-4d8a-9512-790fc107e643 Poland | |
| f6bb2a66-7f81-4d70-8313-6a6fd1cdf755 Norway | |
| 4322ed29-dcd2-4a79-b96a-4154eb21e46a Germany | |
| 76370ecb-41c4-415c-ac37-7744db464c81 Belgium | |
| 45b1ca8a-6a6f-434e-972b-f770483c3489 Belgium | |
| ae718949-e902-4e6e-8f8c-37e1dbcac5bd Germany | |
| 303ecccc-9d7a-428f-be2e-c5f723c828ee Bulgaria | |
| bb8afd89-78b0-485c-aeb1-5ef2ca337432 Denmark | |
| 28911a6d-f97a-492e-b9e8-ca6cb00f294c Spain | |
| 66c8fd66-b443-4a45-b57f-cae80cacd92e Hungary | |
| eb5a675f-2b9d-4736-8e68-2c3a6749aefe France | |
| e9380898-7501-4990-814f-e301e61209a4 Sweden | |
| ae718949-e902-4e6e-8f8c-37e1dbcac5bd Germany | |
| 914993f1-78f7-4687-9b28-79b94456e3d0 Finland | |
| a1286026-80e1-4a64-b1ab-e51928828859 Netherlands | |
| 714a4adb-16bc-46c5-9ea9-283a1a13139d Greece | |
| f6bb2a66-7f81-4d70-8313-6a6fd1cdf755 Norway | |
| a5566502-aef0-4c84-9644-160bc1ece69c Croatia | |
| c581f837-54dd-483e-978e-d2a76fdbfa9f France | |
| 819742b0-a503-4666-ba8f-7649a4667841 Germany | |
| 81da4541-4586-4c79-b350-a756821aaebf Portugal | |
| 1cd30fcb-30aa-451c-be4e-8c821a0628fb Hungary | |
| a5566502-aef0-4c84-9644-160bc1ece69c Croatia | |
| 54fbc6f2-a0ea-4720-9344-9cdd74ccfe75 Germany | |
| a1286026-80e1-4a64-b1ab-e51928828859 Netherlands | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XHEJHFAZZAAAA00000 |
| EAN | 8056221012706 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 9.7 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 11.2 kg |
| Embalaje Nivel 1 EAN | 8056221012706 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1337 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 57 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Liberar | Ekip Touch Measuring LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
