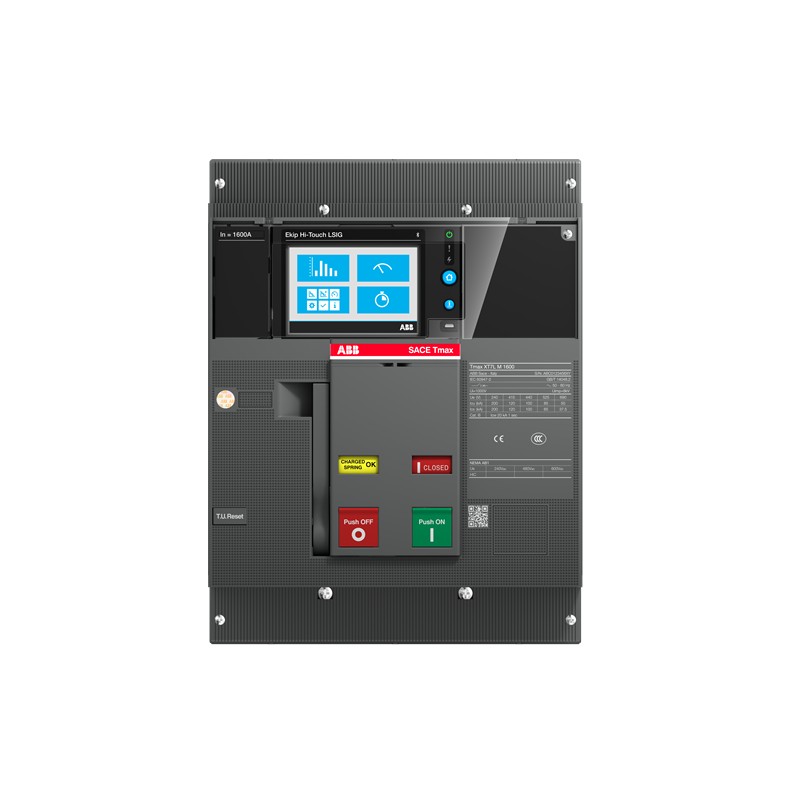

1SDA101450R1 ABB XT7H M 800 Ekip Touch Meas.LSI 800 3p FF
1SDA101450R1
ABB
XT7H M 800 Ekip Touch Meas.LSI 800 3p FF
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2358 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 403078e1-1923-4f99-ba4d-c6dde8f3fdfc Italy |
| SCIP simplificado | d735a794-6981-4a60-a5d9-e5c22df2c3d7 Sweden |
| 74cfc42b-e89a-4966-8d50-f73ab9b3792e Poland | |
| 483ee632-c97b-464e-919b-11c7dafdd75c France | |
| 0991705c-2f1d-43f8-8fa8-d0d05d1a8b17 Germany | |
| bddf1ab0-36f4-4d13-b84e-27da29b2289f Sweden | |
| a64d657d-b111-4512-980b-9079a74ac29f Germany | |
| 4c676ef5-235d-4052-b59a-e7f01606f204 Estonia | |
| d19a6965-5da8-4046-94bc-d3e1b57576ef Belgium | |
| d0186f31-aa15-4b74-8090-adae701ed95e Hungary | |
| d2ce5b2b-611c-4b32-b8d1-32f04a61cb6f France | |
| 41a659b9-d04e-4c31-82bc-425b5e137c38 Poland | |
| ee340534-d7c0-41d5-90c3-35aeea74efe6 Hungary | |
| 4c676ef5-235d-4052-b59a-e7f01606f204 Estonia | |
| da097ff0-d1df-40b5-af92-5abed7959089 Czech Republic | |
| 4ed79817-fbee-45a8-8ff2-fedfe4de6ab9 Bulgaria | |
| ef8dc18c-2e62-4490-8e8a-2ff2f9ec750f Netherlands | |
| 2298a2d0-fca6-44e2-b14f-a62c86180c88 Greece | |
| 6018346e-aea3-4545-b894-0bd0979804ef Portugal | |
| 937ae483-56b2-4a9a-9313-0d2b30467d22 Germany | |
| 41a659b9-d04e-4c31-82bc-425b5e137c38 Poland | |
| 4efdcd0c-43c2-4889-a8e0-ff00e4618912 Spain | |
| 293ef280-518f-449c-b715-823cdceb3134 Poland | |
| 05f97bb2-78d7-4e64-81f5-df7c7f6fe346 Germany | |
| d735a794-6981-4a60-a5d9-e5c22df2c3d7 Sweden | |
| 4c41513c-278c-4d40-ad9f-6dd7e11c1b3c Belgium | |
| 7d23d06f-5232-46fd-a494-1eec282e5554 Finland | |
| 937ae483-56b2-4a9a-9313-0d2b30467d22 Germany | |
| da097ff0-d1df-40b5-af92-5abed7959089 Czech Republic | |
| 74cfc42b-e89a-4966-8d50-f73ab9b3792e Poland | |
| 293ef280-518f-449c-b715-823cdceb3134 Poland | |
| 280e3457-f08e-4c58-bf61-2593e86ea940 Denmark | |
| dee8453d-7e3f-4e1e-91b1-347e983c3491 Germany | |
| 4ed79817-fbee-45a8-8ff2-fedfe4de6ab9 Bulgaria | |
| 280e3457-f08e-4c58-bf61-2593e86ea940 Denmark | |
| 05f97bb2-78d7-4e64-81f5-df7c7f6fe346 Germany | |
| d19a6965-5da8-4046-94bc-d3e1b57576ef Belgium | |
| e1587719-5060-4b56-a0c6-5450ba542973 Norway | |
| 4c41513c-278c-4d40-ad9f-6dd7e11c1b3c Belgium | |
| 4efdcd0c-43c2-4889-a8e0-ff00e4618912 Spain | |
| d0186f31-aa15-4b74-8090-adae701ed95e Hungary | |
| d2ce5b2b-611c-4b32-b8d1-32f04a61cb6f France | |
| 0991705c-2f1d-43f8-8fa8-d0d05d1a8b17 Germany | |
| a64d657d-b111-4512-980b-9079a74ac29f Germany | |
| 6018346e-aea3-4545-b894-0bd0979804ef Portugal | |
| 7656ad34-9ffb-4384-88fa-855db4b02fb2 Croatia | |
| ee340534-d7c0-41d5-90c3-35aeea74efe6 Hungary | |
| 7656ad34-9ffb-4384-88fa-855db4b02fb2 Croatia | |
| 2298a2d0-fca6-44e2-b14f-a62c86180c88 Greece | |
| e1587719-5060-4b56-a0c6-5450ba542973 Norway | |
| 483ee632-c97b-464e-919b-11c7dafdd75c France | |
| bddf1ab0-36f4-4d13-b84e-27da29b2289f Sweden | |
| ef8dc18c-2e62-4490-8e8a-2ff2f9ec750f Netherlands | |
| dee8453d-7e3f-4e1e-91b1-347e983c3491 Germany | |
| 7d23d06f-5232-46fd-a494-1eec282e5554 Finland | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XHECGFAZZAAAA00000 |
| Número E (Noruega) | 4380763 |
| EAN | 8056221012645 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 178 mm |
| Peso del product | 9.7 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 11.2 kg |
| Embalaje Nivel 1 EAN | 8056221012645 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1337 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 24 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Liberar | Ekip Touch Measuring LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC60947-2 |
| Subtipo | XT7M |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1102 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 480.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
