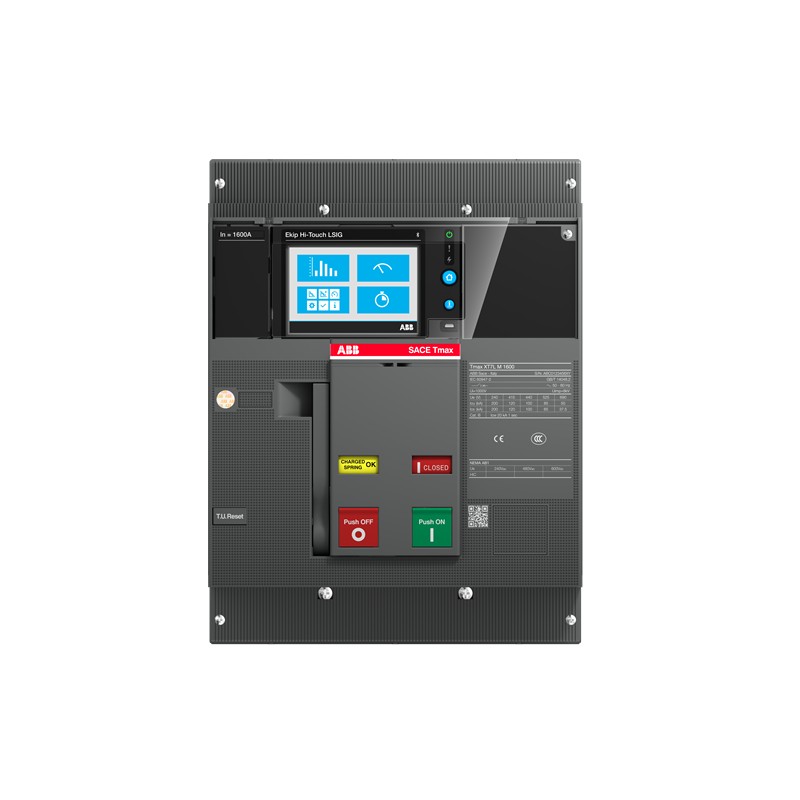

ABB 1SDA101415R1 1SDA101415R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA101415R1 ABB XT7S M 1000 Ekip G Touch LSIG 1000 3p FF

Referencia: 1SDA101415R1

Fabricante: ABB

Descripción:

XT7S M 1000 Ekip G Touch LSIG 1000 3p FF
C.BREAKER TMAX XT7S 1000 FIJO TRIPOLAR CON TERMINALES FRONTALES Y MECANISMO DE FUNCIONAMIENTO DE ENERGÍA ALMACENADA Y MECANISMO DE ACCIONAMIENTO DE PALANCA Y DESBLOQUEO DE ESTADO SÓLIDO EN AC EKIP G TOUCH LSIG R 1000

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Caja moldeada "Isomax-Tmax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 7.948,82 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

b'

Información general

Tipo de producto extendido:
XT7S M 1000 Ekip G Touch LSIG 1000 3p FF
ID de producto:
1SDA101415R1
Ean:
8056221012331
Descripción del catálogo:
XT7S M 1000 Ekip G Touch LSIG 1000 3p FF
Descripción larga:
C.BREAKER TMAX XT7S 1000 FIJO TRIPOLAR CON TERMINALES FRONTALES Y MECANISMO DE FUNCIONAMIENTO DE ENERGÍA ALMACENADA Y MECANISMO DE ACCIONAMIENTO DE PALANCA Y DESBLOQUEO DE ESTADO SÓLIDO EN AC EKIP G TOUCH LSIG R 1000
\n

ordenamiento

Ean:
8056221012331
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85362090

Dimensiones

Ancho neto del producto:
210 mm
Altura neta del producto:
268 milímetros
Profundidad / Longitud de la red del producto:
178 milímetros
Peso neto del producto:
9,7 kg

Información sobre contenedores

Unidades de nivel de paquete 1:
1 pieza
Ancho del nivel de paquete 1:
280 milímetros
Nivel de paquete 1 Altura:
350 milímetros
Nivel de paquete 1 Profundidad / Longitud:
360 milímetros
Peso bruto de nivel 1 del paquete:
11,2 kg
Paquete Nivel 1 EAN:
8056221012331

información adicional

Tipo de disyuntor que se asocia:
Protección del generador
Tipo actual:
corriente alterna
Durabilidad eléctrica:
120 ciclos por hora

Ciclo 3000
Durabilidad mecánica:
240 ciclos por hora

Ciclo de 20000
Número de polos:
3
Orden múltiple:
1 pieza
Pérdida de energía:
en condiciones nominales de funcionamiento por poste 37 W
Tipo principal del producto:
SACE Tmax XT
Nombre del producto:
Disyuntor de caja moldeada
Tipo de producto:
Cb
Corriente nominal (IN):
1000 A
Tensión de soporte de impulso nominal (Uduende):
8 kV
Tensión de aislamiento nominal (UYo):
1000 V
Tensión operativa nominal:
690 V AC
Capacidad de rotura de cortocircuito de servicio nominal (ICs):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V CA) 45 kA

(525 V CA) 45 kA

(690 V CA) 30 kA
Clasificación de corto tiempo soportar corriente (ICw):
kA 20
Capacidad de rotura definitiva de cortocircuito nominal (ICu):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V CA) 45 kA

(525 V CA) 45 kA

(690 V CA) 30 kA
Corriente ininterrumpida nominal (Iu):
1000 A
Lanzamiento:
Ekip G Touch LSIG
Tipo de versión:
EL
Nivel de rendimiento de cortocircuito:
S
normas:
Norma IEC 60947
Sub-tipo:
XT7M
Tipo de conexión de terminal:
Disyuntores fijos
Versión:
F

Certificados y declaraciones (número de documento)

Hoja de datos, Información técnica:
\n1SDC210100D0205
1SDC210099D0205
Declaración de conformidad - CE:
\n9AKK107046A9648

Clasificaciones

ETIM 6:
EC000228 - Disyuntor de potencia para trafo/generador/prot de instalación.
ETIM 7:
EC000228 - Disyuntor de potencia para protección de trafo/generador/instalación
Código de clasificación de objetos:
q
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
