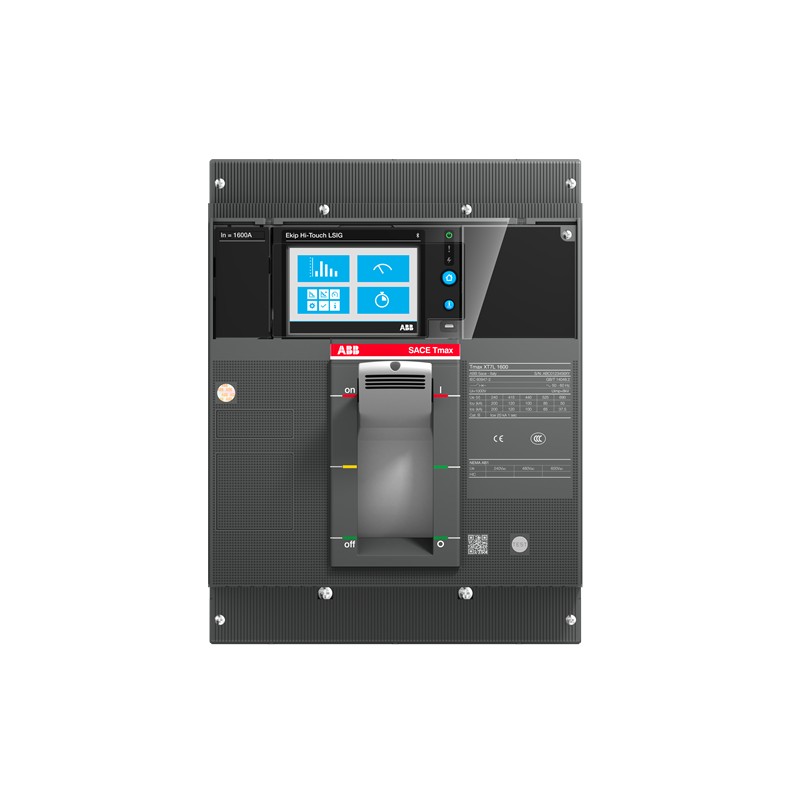

1SDA100910R1 ABB XT7H 800 Ekip Touch Meas.LSI In800 3p FF
1SDA100910R1
ABB
XT7H 800 Ekip Touch Meas.LSI In800 3p FF
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 8b43c5dc-2ce2-45d5-a0cd-4e5e96eb3b76 Italy |
| SCIP simplificado | 38b78ce0-0e41-4a3f-b6d2-e52d96bd16fc Finland |
| 002bed72-beb6-4135-bc35-146fac3b853c Germany | |
| 84185d2f-c6d4-4ba7-b418-318554f8bdc4 France | |
| 0b8db246-dc7f-4be2-880d-017be89e936b Denmark | |
| 0ac7604a-4173-4a46-923c-04dc265a7291 Greece | |
| 21130b73-a9ec-48bf-8fb8-d1b9395d5458 Norway | |
| d000ee8c-6415-4817-bba6-964697ff5e2e Croatia | |
| 70257284-4b02-4152-9a35-dda24a68af06 Germany | |
| 212c98d4-b6f5-4d07-8fda-bc65e61ddf17 Hungary | |
| ee6db41a-6217-49c1-8471-76bca318371d Portugal | |
| 9b484409-9dc5-4527-8c80-c960a165dc73 Germany | |
| 0a0db367-2f06-4118-8b59-040b2a2b250f Sweden | |
| 184ebaec-37cb-4c75-a626-0bb27fc49d5d Netherlands | |
| d000ee8c-6415-4817-bba6-964697ff5e2e Croatia | |
| ee6db41a-6217-49c1-8471-76bca318371d Portugal | |
| 0ac7604a-4173-4a46-923c-04dc265a7291 Greece | |
| dfc14358-b650-4b76-bf64-bc5b3601a4c3 Poland | |
| d57767e3-b8c8-4f0d-bead-7fa5a19fb33b Germany | |
| 72fc77f1-8a7a-477f-bf16-1467c2011535 Poland | |
| 04f8c428-ad4b-40a7-a6ce-d2579d5817c0 Spain | |
| c8a32dec-9466-4d66-afbc-4607f97a1cea Hungary | |
| 078c1fb2-d602-4311-ac3d-c5d5d9d95d04 France | |
| 04f8c428-ad4b-40a7-a6ce-d2579d5817c0 Spain | |
| d0bcf26d-4b0b-4b5d-82b2-43e79449f806 Belgium | |
| 2dae4162-acf7-47f3-b217-76f0ea4c3dab Poland | |
| ad8be3ff-1b0a-42c6-903c-82e6c7199d1b Sweden | |
| 70257284-4b02-4152-9a35-dda24a68af06 Germany | |
| 9b484409-9dc5-4527-8c80-c960a165dc73 Germany | |
| 0a0db367-2f06-4118-8b59-040b2a2b250f Sweden | |
| 84185d2f-c6d4-4ba7-b418-318554f8bdc4 France | |
| dfc14358-b650-4b76-bf64-bc5b3601a4c3 Poland | |
| 6f413de2-f844-463f-9bed-2d1c82a08794 Estonia | |
| c8a32dec-9466-4d66-afbc-4607f97a1cea Hungary | |
| 81585e55-c524-405d-9f18-1f5f39c9a24b Czech Republic | |
| 32681d7f-ca37-4c30-9a99-dbecc06f63fa Bulgaria | |
| 184ebaec-37cb-4c75-a626-0bb27fc49d5d Netherlands | |
| 078c1fb2-d602-4311-ac3d-c5d5d9d95d04 France | |
| 6f413de2-f844-463f-9bed-2d1c82a08794 Estonia | |
| 212c98d4-b6f5-4d07-8fda-bc65e61ddf17 Hungary | |
| ad8be3ff-1b0a-42c6-903c-82e6c7199d1b Sweden | |
| d57767e3-b8c8-4f0d-bead-7fa5a19fb33b Germany | |
| 45563e03-7eac-428c-bfdd-552464bc62df Germany | |
| 72fc77f1-8a7a-477f-bf16-1467c2011535 Poland | |
| 81585e55-c524-405d-9f18-1f5f39c9a24b Czech Republic | |
| 2dae4162-acf7-47f3-b217-76f0ea4c3dab Poland | |
| 2ac38bc5-0f84-4517-806b-86bd600e6047 Belgium | |
| 38b78ce0-0e41-4a3f-b6d2-e52d96bd16fc Finland | |
| 2ac38bc5-0f84-4517-806b-86bd600e6047 Belgium | |
| 21130b73-a9ec-48bf-8fb8-d1b9395d5458 Norway | |
| 002bed72-beb6-4135-bc35-146fac3b853c Germany | |
| d0bcf26d-4b0b-4b5d-82b2-43e79449f806 Belgium | |
| 0b8db246-dc7f-4be2-880d-017be89e936b Denmark | |
| 32681d7f-ca37-4c30-9a99-dbecc06f63fa Bulgaria | |
| 45563e03-7eac-428c-bfdd-552464bc62df Germany | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7HE380CRFF000XXX |
| Número E (Noruega) | 4380667 |
| EAN | 8056221009645 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 9.7 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 11.2 kg |
| Embalaje Nivel 1 EAN | 8056221009645 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 24 W |
| Corriente nominal (In) | 800 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Liberar | Ekip Touch Measuring LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 800 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 320.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 480.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1200.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
