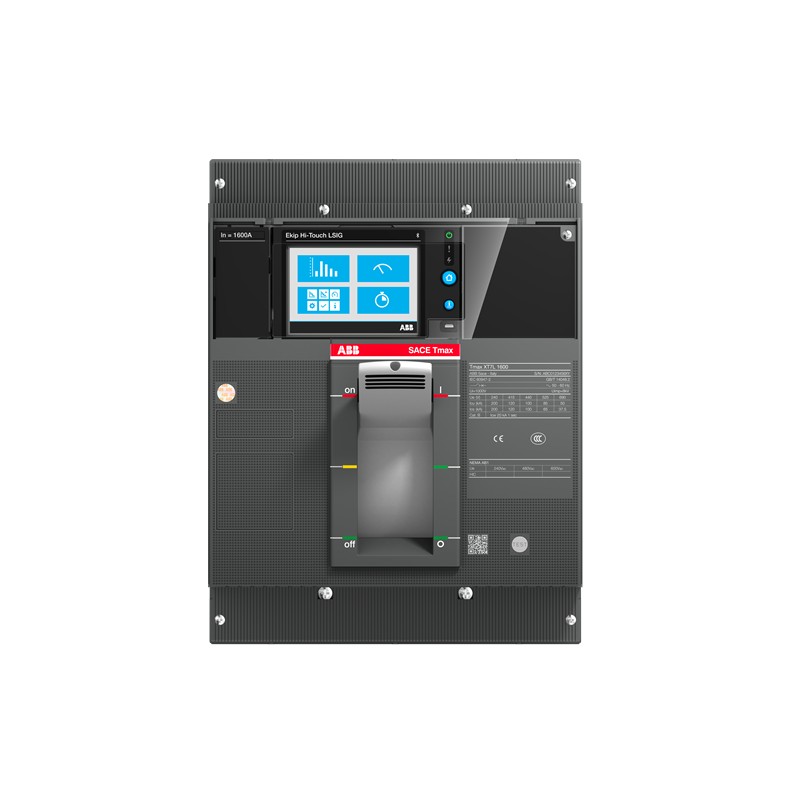

1SDA100857R1 ABB XT7S 1600 Ekip Hi-Touch LSI 1600A 3p FF
1SDA100857R1
ABB
XT7S 1600 Ekip Hi-Touch LSI 1600A 3p FF
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 36c5e6ae-3467-483d-ad75-62369fe23a57 Italy |
| SCIP simplificado | 3b257420-e6a8-40a5-bf09-78a5b13802d5 Germany |
| 3a288b69-81ff-4923-9e31-18e2a8846255 Denmark | |
| 7c160c81-353a-4f86-9230-baaf822cf826 Bulgaria | |
| 18a84c74-d43c-4b13-8b4a-f1a9d1deb065 Belgium | |
| cbc2fbfc-24ae-4107-b4da-0a8a880a8be3 Norway | |
| 78c704d8-94b2-4366-86e0-bf2832bc2e00 Finland | |
| 3d0f2862-1a4a-411b-a6d9-0a4ede96653c Poland | |
| 29f97799-e3c0-4fe0-a226-5264bec993f6 Spain | |
| 81126d00-ee9f-4798-825b-6a9188a15d66 Belgium | |
| 3d0f2862-1a4a-411b-a6d9-0a4ede96653c Poland | |
| 3a288b69-81ff-4923-9e31-18e2a8846255 Denmark | |
| 301e48a6-3dcf-486f-bf93-cf72af4d51da Sweden | |
| 38badb10-f729-4a26-a751-1b24190df510 Germany | |
| d35b9cbb-bd31-430a-8038-0a25d171044b Czech Republic | |
| 4524f8e8-929c-49ca-9c12-4855db306e28 Germany | |
| 78c704d8-94b2-4366-86e0-bf2832bc2e00 Finland | |
| 18a84c74-d43c-4b13-8b4a-f1a9d1deb065 Belgium | |
| 38badb10-f729-4a26-a751-1b24190df510 Germany | |
| db6e108b-6c29-460c-9517-5edadbe71d46 Portugal | |
| fb5f9d4b-1dea-411e-aa62-91ea4d9b718f Poland | |
| acf326b7-e83c-416f-bf2f-c16c87000147 Greece | |
| 4524f8e8-929c-49ca-9c12-4855db306e28 Germany | |
| 786be526-3476-47ce-92bd-6cc6498aa8b2 France | |
| cbc2fbfc-24ae-4107-b4da-0a8a880a8be3 Norway | |
| acf326b7-e83c-416f-bf2f-c16c87000147 Greece | |
| d1cbbf3d-1e00-4434-a6f1-01b2e446d791 Croatia | |
| 21888fdb-db6f-4211-84fd-d8f09ecb7815 Poland | |
| 535debb8-dffd-4515-90e1-b8151be890f3 Netherlands | |
| b6a6d17f-bd30-4b19-9478-dbe0e41253cb Sweden | |
| f63e2525-cc23-405a-a2b2-48d6ca1df171 Germany | |
| db6e108b-6c29-460c-9517-5edadbe71d46 Portugal | |
| a282b9bf-938b-44ba-895d-5476c9f0e4a4 Germany | |
| f63e2525-cc23-405a-a2b2-48d6ca1df171 Germany | |
| a282b9bf-938b-44ba-895d-5476c9f0e4a4 Germany | |
| 8bb068b7-a3d0-4470-bcf1-7c45340edc7e France | |
| a45700fc-3bc2-41f4-8a8d-1b3246d23cce Hungary | |
| 29f97799-e3c0-4fe0-a226-5264bec993f6 Spain | |
| 3b257420-e6a8-40a5-bf09-78a5b13802d5 Germany | |
| 1ac7cc04-b07e-44b1-b952-03b39b8827a4 Estonia | |
| 81126d00-ee9f-4798-825b-6a9188a15d66 Belgium | |
| 301e48a6-3dcf-486f-bf93-cf72af4d51da Sweden | |
| 21888fdb-db6f-4211-84fd-d8f09ecb7815 Poland | |
| 786be526-3476-47ce-92bd-6cc6498aa8b2 France | |
| b6a6d17f-bd30-4b19-9478-dbe0e41253cb Sweden | |
| 8bb068b7-a3d0-4470-bcf1-7c45340edc7e France | |
| ef442475-e359-445f-a518-05cb3ba524b2 Hungary | |
| fb5f9d4b-1dea-411e-aa62-91ea4d9b718f Poland | |
| a45700fc-3bc2-41f4-8a8d-1b3246d23cce Hungary | |
| 535debb8-dffd-4515-90e1-b8151be890f3 Netherlands | |
| 7c160c81-353a-4f86-9230-baaf822cf826 Bulgaria | |
| d1cbbf3d-1e00-4434-a6f1-01b2e446d791 Croatia | |
| d35b9cbb-bd31-430a-8038-0a25d171044b Czech Republic | |
| ef442475-e359-445f-a518-05cb3ba524b2 Hungary | |
| 1ac7cc04-b07e-44b1-b952-03b39b8827a4 Estonia | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7SE316FTFF000XXX |
| Número E (Noruega) | 4380642 |
| EAN | 8056221009119 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 9.7 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 11.2 kg |
| Embalaje Nivel 1 EAN | 8056221009119 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 94 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 16000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2400.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
