ABBCaja moldeada "Isomax-Tmax"1SDA100786R1 ABB XT6D 800 4p F F

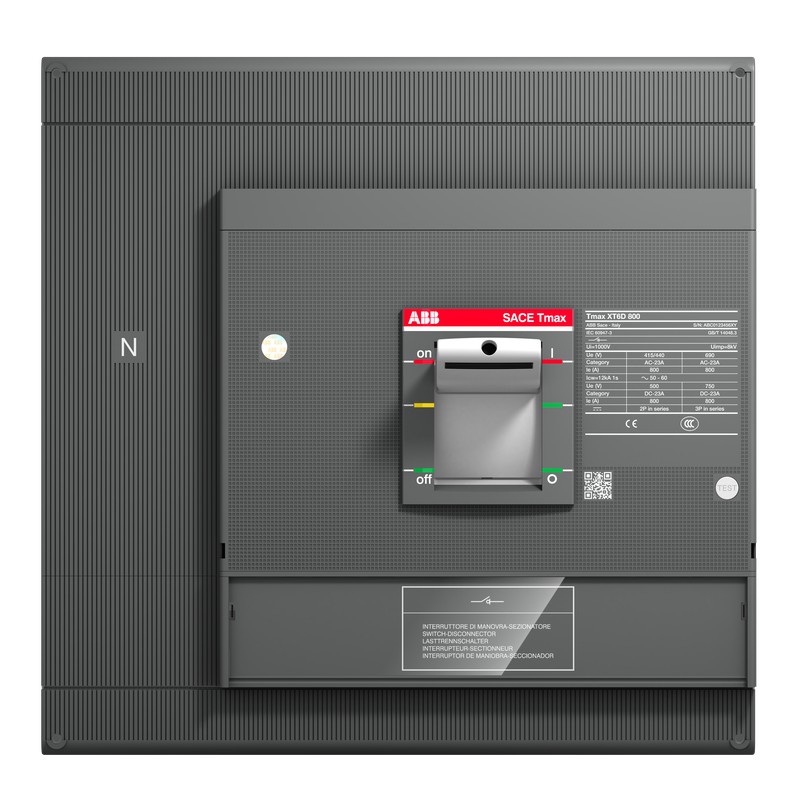

ABB 1SDA100786R1 1SDA100786R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA100786R1 ABB XT6D 800 4p F F

Referencia: 1SDA100786R1

Fabricante: ABB

Descripción:

XT6D 800 4p F F

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Caja moldeada "Isomax-Tmax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.810,71 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil9AKK108468A2355
Declaración Ambiental de Producto - EPD9AKK108468A9751
9AKK108468A1894
Vida útil del producto prolongadaModularidad del producto
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 60 %
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáXT6DE4800DFF000XXX
Número E (Noruega)4380595
EAN8056221008402
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Dimensiones
Ancho del product280 mm
Alto del producto268 mm
Largo del product103.5 mm
Peso del product10.845 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho305 mm
Embalaje Nivel 1 Alto285 mm
Embalaje Nivel 1 Largo370 mm
Embalaje Nivel 1 Peso11.416 kg
Embalaje Nivel 1 EAN8056221008402
Información Adicional
Tipo de producto principalSACE Tmax XT
Nombre del productoMoulded Case Circuit Breaker
Tipo de productoSwitch Disconnector
VersiónF
Dibujo dimensional CAD1SDH002065A1214
1SDH002065A1245
Técnica
Durabilidad eléctrica5000 cycle
60 cycles per hour
Durabilidad mecánica20000 cycle
120 cycles per hour
Número de polos4P
Orden múltiple1 pieza
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-23A (Ie)(400 V) 800 A
(690 V) 800 A
Tensión nominal de operación690 V AC
750 V DC
Corriente nominal de corta duración Tensión baja (Icw)10 kA
Corriente nominal ininterrumpida (Iu)800 A
NormasIEC60947-2
SubtipoXT6
Tipo de conexión del terminalFrente
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC210100D0206
1SDC210099D0206
Declaración de conformidad - CE9AKK107680A2824
Dibujos mecánicos1SDH002012A1101
Diagrama de cableado1SDM000005A1001
Instrucciones y manuales1SDH002012A1001
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Código de clasificación de objetosQ
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27371403

ETIM for 1SDA100786R1 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor690 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor0 V
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor10 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorBlanco
CaracterísticaEjecución del elemento accionador (EF006976)
ValorManeta
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOGO TMAX XT ES
62 Mbytes
