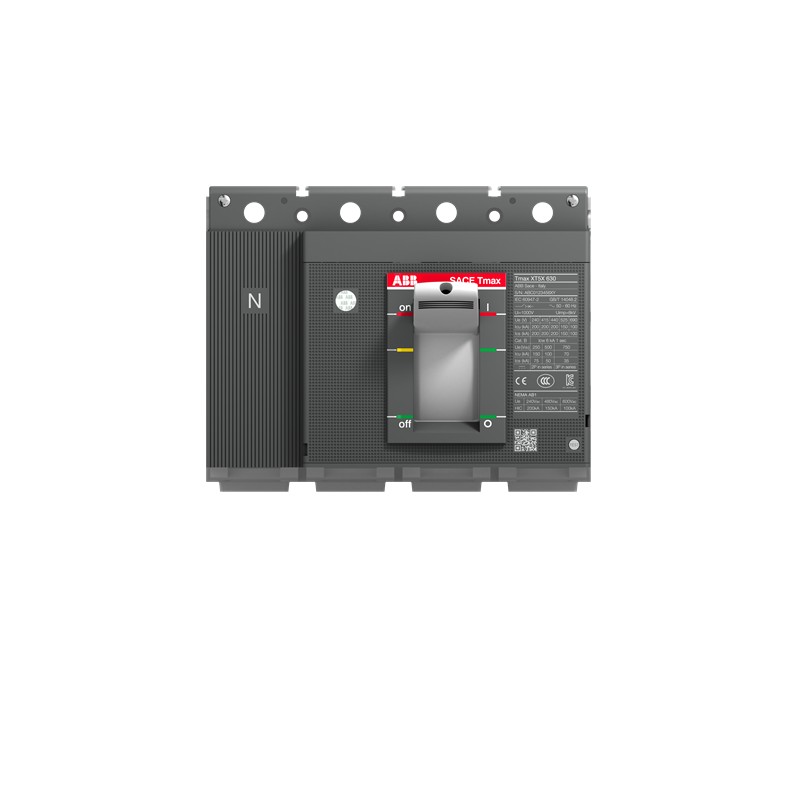

ABB 1SDA100564R1 1SDA100564R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA100564R1 ABB XT5L 400 PARTE INTERRUPTIVA 4p F F

Referencia: 1SDA100564R1

Fabricante: ABB

Descripción:

XT5L 400 PARTE INTERRUPTIVA 4p F F
XT5L 400 BREAKING PART 4p F F

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Caja moldeada "Isomax-Tmax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.662,41 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsYes
Circular Value
Principios de diseño circular Tasa de reciclabilidadDesign for Closing Resource Loops - Standard EN45555 - 59.6 %
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Instrucciones para el final de la vida9AKK108468A2353
Grupo Objetivo de Residuos a VertederoUL 2799 Zero Waste To Landfill Validation available
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Eco Transparency
Declaración Ambiental de Producto - EPD9AKK108468A9746
9AKK108468A1893
Ambiente
Información medioambiental9AKK108467A6707
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Clasificación
Número E (Finlandia)3641433
EAN8056221006408
Cantidad mínima de pedido1 piece
Código arancelario85389099
Dimensiones
Ancho del product186 mm
Alto del producto205 mm
Largo del product103.5 mm
Peso del product4.15 kg
Información de Embalaje
Embalaje Nivel 1 Unidadesbox 1 piece
Embalaje Nivel 1 Ancho244 mm
Embalaje Nivel 1 Alto236 mm
Embalaje Nivel 1 Largo286 mm
Embalaje Nivel 1 Peso4.5 kg
Embalaje Nivel 1 EAN8056221006408
Información Adicional
Durabilidad eléctrica120 cycles per hour
7000 cycle
Durabilidad mecánica240 cycles per hour
20000 cycle
Número de polos4
Orden múltiple1 piece
Tipo de producto principalSACE Tmax XT
Nombre del productoMoulded Case Circuit Breaker
Tipo de productoBreaking Part
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)1000 V
Tensión nominal de operación690 V AC
750 V DC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(220 V AC) 150 kA
(230 V AC) 150 kA
(240 V AC) 150 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 85 kA
(690 V AC) 70 kA
(250 V DC) 2 Poles in Series 70 kA
(500 V DC) 2 Poles in Series 70 kA
Corriente nominal de corta duración Tensión baja (Icw)5 kA
Capacidad nominal de corte en cortocircuito (Icu)(220 V AC) 150 kA
(230 V AC) 150 kA
(240 V AC) 150 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 85 kA
(690 V AC) 70 kA
(250 V DC) 2 Poles in Series 70 kA
(500 V DC) 2 Poles in Series 70 kA
Corriente nominal ininterrumpida (Iu)400 A
Nivel de rendimiento de cortocircuitoL
NormasIEC60947-2
SubtipoXT5
Tipo de conexión del terminalFront
VersiónF
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC210100D0206
1SDC210099D0206
Declaración de conformidad - CE9AKK107680A2824
Instrucciones y manuales1SDH002011A1001
Clasificaciones
ETIM 7EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 8EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de clasificación de objetosQ
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Clase electrónicaV11.1 : 27370409

ETIM for 1SDA100564R1 Interruptores de baja tensión (EC000228)

CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaCon alarma activada (EF007006)
ValorNo
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorParte frontal
CaracterísticaEjecución del elemento accionador (EF006976)
ValorManeta
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
