Ver más grande

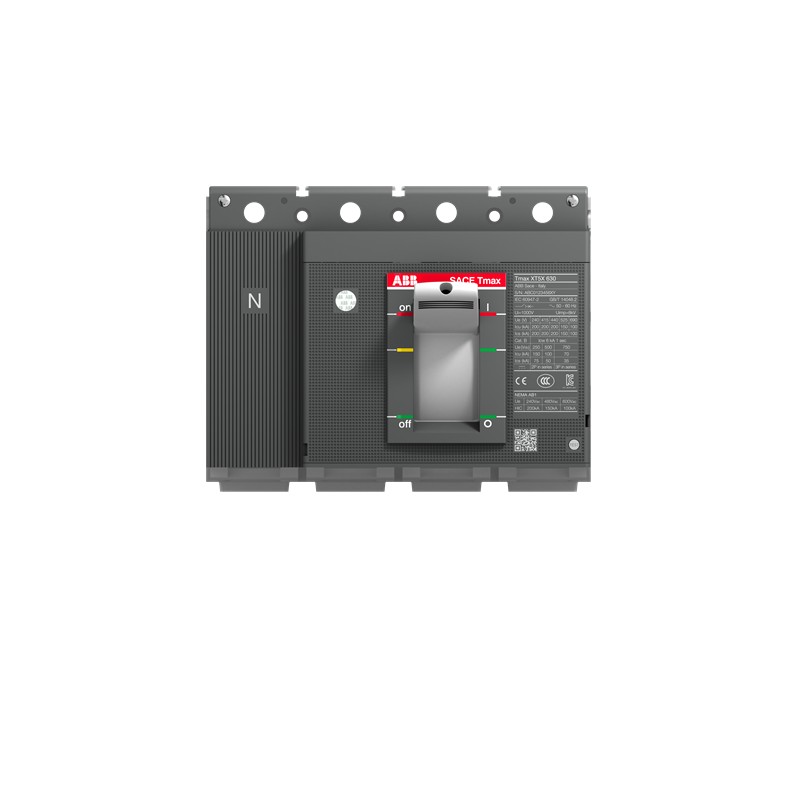

1SDA100552R1 ABB XT5N 400 PARTE INTERRUPTIVA 4p F F
1SDA100552R1
ABB
XT5N 400 PARTE INTERRUPTIVA 4p F F
XT5N 400 BREAKING PART 4p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 9ce24c01-0946-4cf5-b5d7-1fbf6fa704b3 Italy |
| SCIP simplificado | 3710709c-4d14-40dc-a4de-723aad6e1642 Germany |
| 2ae3a7a5-30bf-41de-8355-282f00e1e44c Germany | |
| 74d48a79-ec16-4ddd-9f15-73d18c0cd4bc Germany | |
| a24b3588-bef4-4734-ad4a-f4a2fd7de199 France | |
| 8714cacd-459a-4c85-94af-b17c0ca41567 Netherlands | |
| c78f4d87-cf18-4f13-8a72-47b756dc8dd1 Spain | |
| f783c710-6a95-48b0-82db-5e7459dc77a5 Netherlands | |
| 10f26755-db57-4f97-8eaf-f87d739e12b2 Sweden | |
| 8c5004cf-a02b-4fc7-9229-e7cf91cf79dc Greece | |
| c7d03023-664e-49a6-94ca-70a43c80d9e0 Poland | |
| 358320ce-6b6c-45b7-a233-3d2d548feb11 Norway | |
| a507a1e7-1c56-4b27-81f4-83fc2caaafcf Finland | |
| 2becec6f-72bc-4d18-88e5-09395d129bb6 Netherlands | |
| 259a94e1-72d6-4e83-86a7-8509f4117874 Germany | |
| c304966c-a547-4087-9f8b-f7e72f522239 Denmark | |
| fb4a5a00-5165-484f-9606-f758a6d531b5 Germany | |
| 4b5f0241-fb17-4125-9fad-6083fd99eb96 Croatia | |
| 8bbbd34b-2ef4-46a2-aff1-c3dfe524a75a Czech Republic | |
| 0db8b501-fc49-4747-a120-d12e19ce2bdc Poland | |
| 6a523950-8803-4eeb-830a-f8346adf1698 Netherlands | |
| 3f316429-843e-4058-96de-6b0204662ab4 Netherlands | |
| 6113b70d-922d-49e5-8bc5-a8cbdcfcfe25 Estonia | |
| fc32d6c4-29ce-42b5-bef1-098b062f0990 Portugal | |
| aa6120a2-7e88-4679-b1ef-ac9e7e53dc7d Bulgaria | |
| a42c6b6b-31b8-40ae-9a1e-08354856e34c Sweden | |
| d77a8e96-b723-4914-a880-53c7adf32040 Poland | |
| ae434634-0068-4a9f-85d4-c557bec83b01 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Número E (Finlandia) | 3641397 |
| Número E (Noruega) | 4380448 |
| EAN | 8056221006286 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85389099 |
| Dimensiones | |
| Ancho del product | 186 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.15 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 4.5 kg |
| Embalaje Nivel 1 EAN | 8056221006286 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Breaking Part |
| Versión | F |
| Técnica | |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Tensión nominal (EF003977) | 690 V |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
