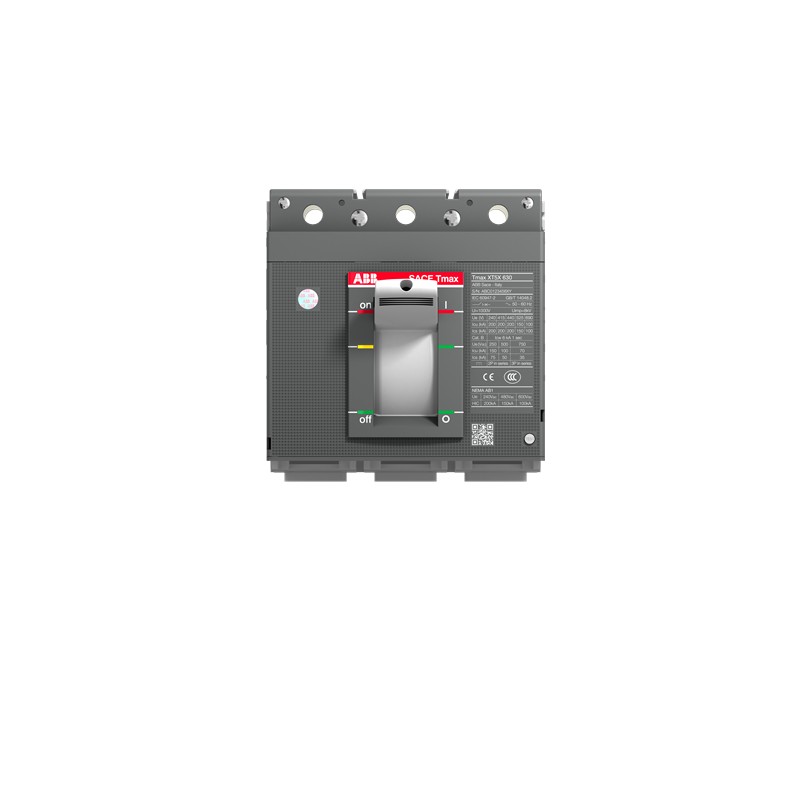

1SDA100550R1 ABB XT5N 400 PARTE INTERRUPTIVA 3p F F
1SDA100550R1
ABB
XT5N 400 PARTE INTERRUPTIVA 3p F F
XT5N 400 BREAKING PART 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 6ec8fe9c-35cc-465d-820a-ddaa8f459a25 Italy |
| SCIP simplificado | c8c90e9d-7c70-4379-96fd-a9ae6e6f1300 Germany |
| d0900ff7-a757-4fae-a881-a5ea25351c51 Germany | |
| 9b07e73f-14d1-4af1-9110-b8729f7402a2 France | |
| 1ad62dc8-d90d-4210-b193-abc6073a67d1 Netherlands | |
| 4b23fb89-fe2c-4410-bb42-7289f5302151 Spain | |
| c9ce231f-a540-402b-914b-56397cad868a Netherlands | |
| 3a1436a8-4a07-462c-8f47-ffbf4c6edb63 Bulgaria | |
| 4978c3e4-b48b-4753-98bb-afdbf6490a07 Sweden | |
| 5fc59b9e-999c-48b4-a1e4-ec0f65261b4f Poland | |
| 7fbd870b-b6ac-4dbd-96ee-efc6241fb2dd France | |
| 80841d8b-b4a7-45a3-9c5b-6b33269890f7 Sweden | |
| 41f6ce1e-07b4-4cef-a89d-70321e8d8e4b Greece | |
| c62e49f2-6aaf-4fec-bf1a-29b933eff264 Germany | |
| e8c252fe-cd80-4dc9-8ab0-2c27501bb96e Poland | |
| e6573a9b-6cca-49ba-9817-a8923496bfa5 Norway | |
| 9dab5e1f-6113-4646-86e3-0641a27ce089 Finland | |
| c65804ad-6e27-4de9-aa6e-595f51ec3530 Netherlands | |
| a58a46b9-21ca-4071-b3f6-13ce22ee89b5 Germany | |
| 6fe5a1fb-9b7a-4954-b0d0-677b146c7b46 Denmark | |
| 8806fe7b-7636-410b-bf82-b3ea05db2540 Germany | |
| 919307d7-d6a1-4434-89eb-f8f18f607211 Croatia | |
| cc802dfa-0019-40e3-b63b-909338aacc7f Czech Republic | |
| 3fd922df-49c8-4629-942f-1424b724d3d6 Poland | |
| fcf12145-12f8-489d-a1a2-5d2f5cec55bb Netherlands | |
| b5ce3e0b-1e9a-4aa0-bf4a-de0568d473b2 Netherlands | |
| bd70af9c-c0f3-4891-9472-e1c6ef509af2 Estonia | |
| 63900ef9-165f-457b-ac78-dafa3ba146d1 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Número E (Finlandia) | 3641396 |
| Número E (Noruega) | 4380323 |
| EAN | 8056221006262 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85389099 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 3.425 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 3.8 kg |
| Embalaje Nivel 1 EAN | 8056221006262 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Breaking Part |
| Versión | F |
| Técnica | |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Tensión nominal (EF003977) | 690 V |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
