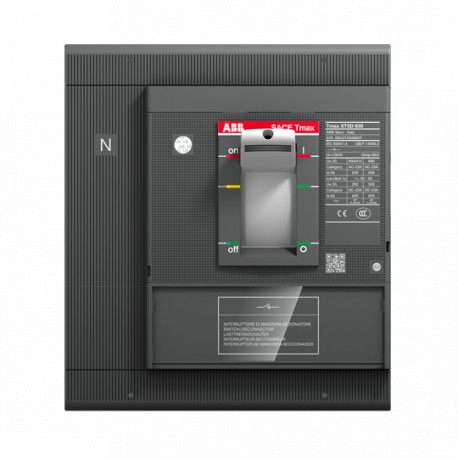

1SDA100549R1 ABB XT5D 630 4p F F
1SDA100549R1
ABB
XT5D 630 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | bf15f994-6831-4b5a-8a1d-08ff18684528 Italy |
| SCIP simplificado | b8ed9c1f-2415-4d42-9c32-b2becb3b5c0c Germany |
| e13cdd0b-909b-4787-803c-fa77750dd19a Germany | |
| 953d7c07-5c4d-4af7-b279-138196e17b5f Poland | |
| 55687a76-c562-4e8d-bb42-49cdabe1199e Norway | |
| a18baa3c-7020-41d1-a72c-f13671d21b36 Finland | |
| 7d64434c-7722-4d62-9b3e-908ac2a7539f Netherlands | |
| c2697ba4-1c25-471f-b7d7-ae8731ad3c52 Germany | |
| b6a89e0f-1cd9-47f2-a01e-25e07a4425a5 Denmark | |
| 1fccba85-d044-47b0-b0b7-8b18bbc87015 Croatia | |
| d2dd09ce-cef0-4837-a976-65f4c6e6d872 Czech Republic | |
| f18c772a-f5e2-418d-83a2-7fa4d57b9911 Poland | |
| fd2f2615-c0a9-4111-a6ba-3136479a3873 Netherlands | |
| cee2832c-72ff-4eef-9bec-22a52d64d496 Netherlands | |
| decfd2a6-3cd8-4eed-adbf-c16e9c9d2a44 Estonia | |
| 5f41e7ad-9a19-4e17-838e-cf2ec0222cd0 Portugal | |
| 34e7d555-b375-43e5-985d-51401b776d23 Bulgaria | |
| ed1e52be-0e22-4118-bafb-6e0aff8b39f6 Sweden | |
| 01c98c44-9950-4bb1-88c7-178a0e9a477d Poland | |
| d2748ad4-97e1-4430-88b1-6f3de75de0d1 France | |
| 33f5a350-2a8c-4ec2-b6ed-ee19926c271b Sweden | |
| 8e6ba879-e194-47fc-9cc0-45b3a7f732c4 Greece | |
| 0e971679-8bea-4de6-8b34-5905ab243498 Germany | |
| ee9a92f2-885e-452d-89a7-89a449ae9259 Germany | |
| ee806ff4-9fb6-4d27-8587-b4fd115b4aa8 France | |
| daadbc90-2a33-4be2-bd50-7736d56e4a5a Netherlands | |
| ac09edab-8219-472c-a9e4-e646b309df69 Spain | |
| b333577e-9c43-4856-bdb2-0470740cadb6 Netherlands | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5DE4600DFF000XXX |
| Número E (Noruega) | 4380447 |
| EAN | 8056221006255 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 186 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 5.6 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 6.088 kg |
| Embalaje Nivel 1 EAN | 8056221006255 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Técnica | |
| Durabilidad eléctrica | 5000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-23A (Ie) | (400 V) 630 A |
| (690 V) 630 A | |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 7.6 kA |
| Corriente nominal ininterrumpida (Iu) | 630 A |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 7.6 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
