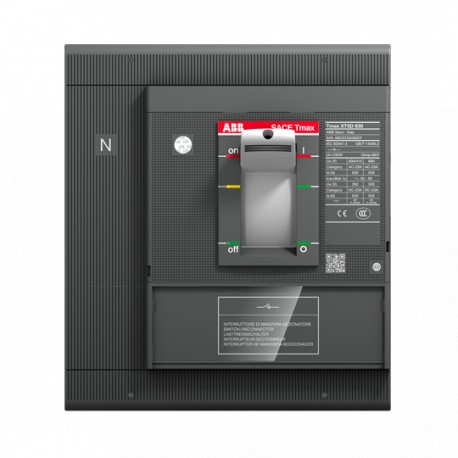

1SDA100548R1 ABB XT5D 400 4p F F
1SDA100548R1
ABB
XT5D 400 4p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 3d18b1f4-4d08-4643-b3a9-f7162aec4b52 Italy |
| SCIP simplificado | 515fae19-d5a1-4c9d-bfd5-7150013e78dc France |
| f9fcc9e8-e30d-4774-ba61-0f244abb42a7 Greece | |
| 38d310c0-63d4-4423-9a8d-799701e9ca16 Germany | |
| 60ce7c87-9c46-4138-a2c3-1753a7ef888e Finland | |
| b77336b9-c285-4ec0-8eae-329474e23b67 Hungary | |
| 63601c75-41ed-4206-80a2-7de275c81b81 Netherlands | |
| 0a555105-8471-4a70-af4c-8b07c080eba2 Sweden | |
| 71e0c04e-df95-48f8-801f-e507c7e0619a Germany | |
| 015b7f0b-579a-4f74-ad7a-f1dd6bee7108 Portugal | |
| f38f9f6c-2841-48ff-a64b-ccfc16d80025 Germany | |
| 91ee2f17-828a-4814-94a3-bc834f0ad9bc Poland | |
| 015b7f0b-579a-4f74-ad7a-f1dd6bee7108 Portugal | |
| f9fcc9e8-e30d-4774-ba61-0f244abb42a7 Greece | |
| a9445c33-1800-49bd-ad8f-ddbfac187b18 Germany | |
| 84f1e865-66ae-4e00-a5ed-44780ad5ea77 Poland | |
| f38f9f6c-2841-48ff-a64b-ccfc16d80025 Germany | |
| 71e0c04e-df95-48f8-801f-e507c7e0619a Germany | |
| e136e2ce-35f6-456f-afb9-2c2388c709ab Spain | |
| aae2e110-77ea-4db8-977b-3bc59204476d France | |
| f19452ee-00f8-448d-b689-7cc7915a2713 Hungary | |
| b77336b9-c285-4ec0-8eae-329474e23b67 Hungary | |
| 61217bed-bf27-4dce-91e9-e73db4756400 Estonia | |
| aae2e110-77ea-4db8-977b-3bc59204476d France | |
| 91ee2f17-828a-4814-94a3-bc834f0ad9bc Poland | |
| f19452ee-00f8-448d-b689-7cc7915a2713 Hungary | |
| c4b6826b-b6bf-4324-9e05-0f2a9ece7770 Croatia | |
| ec7e07d3-f738-4f6d-a734-bec5320ab392 Czech Republic | |
| 63601c75-41ed-4206-80a2-7de275c81b81 Netherlands | |
| c17f2616-f7a6-4bcb-99bc-80d9a985600e Bulgaria | |
| 515fae19-d5a1-4c9d-bfd5-7150013e78dc France | |
| 01bac6da-cdc9-40cb-a0e7-8a534c2bbe67 Sweden | |
| aa3e606e-eb21-4e5b-9b99-47c77fc221dd Poland | |
| 0a555105-8471-4a70-af4c-8b07c080eba2 Sweden | |
| e136e2ce-35f6-456f-afb9-2c2388c709ab Spain | |
| 34ca218e-e643-435f-8571-3b099d355aba Belgium | |
| 61217bed-bf27-4dce-91e9-e73db4756400 Estonia | |
| 0746af35-681d-4bc2-b5ec-4609e3a0eaa2 Belgium | |
| 60ce7c87-9c46-4138-a2c3-1753a7ef888e Finland | |
| 38d310c0-63d4-4423-9a8d-799701e9ca16 Germany | |
| f2d07ccb-a874-4b5f-ba1e-270431a75952 Germany | |
| 01bac6da-cdc9-40cb-a0e7-8a534c2bbe67 Sweden | |
| a9445c33-1800-49bd-ad8f-ddbfac187b18 Germany | |
| ec7e07d3-f738-4f6d-a734-bec5320ab392 Czech Republic | |
| aa3e606e-eb21-4e5b-9b99-47c77fc221dd Poland | |
| 34ca218e-e643-435f-8571-3b099d355aba Belgium | |
| 1f9ccb0e-bbd8-4434-98fe-32035a458f6d Norway | |
| 0746af35-681d-4bc2-b5ec-4609e3a0eaa2 Belgium | |
| f2d07ccb-a874-4b5f-ba1e-270431a75952 Germany | |
| b9837d3d-eb64-4f6d-97db-ee272ad708b0 Denmark | |
| c17f2616-f7a6-4bcb-99bc-80d9a985600e Bulgaria | |
| b9837d3d-eb64-4f6d-97db-ee272ad708b0 Denmark | |
| 84f1e865-66ae-4e00-a5ed-44780ad5ea77 Poland | |
| 1f9ccb0e-bbd8-4434-98fe-32035a458f6d Norway | |
| c4b6826b-b6bf-4324-9e05-0f2a9ece7770 Croatia | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5DE440ADFF000XXX |
| Número E (Noruega) | 4380446 |
| EAN | 8056221006248 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 186 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 5.6 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 6.088 kg |
| Embalaje Nivel 1 EAN | 8056221006248 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Técnica | |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-23A (Ie) | (400 V) 400 A |
| (690 V) 400 A | |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 5 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
