Ver más grande

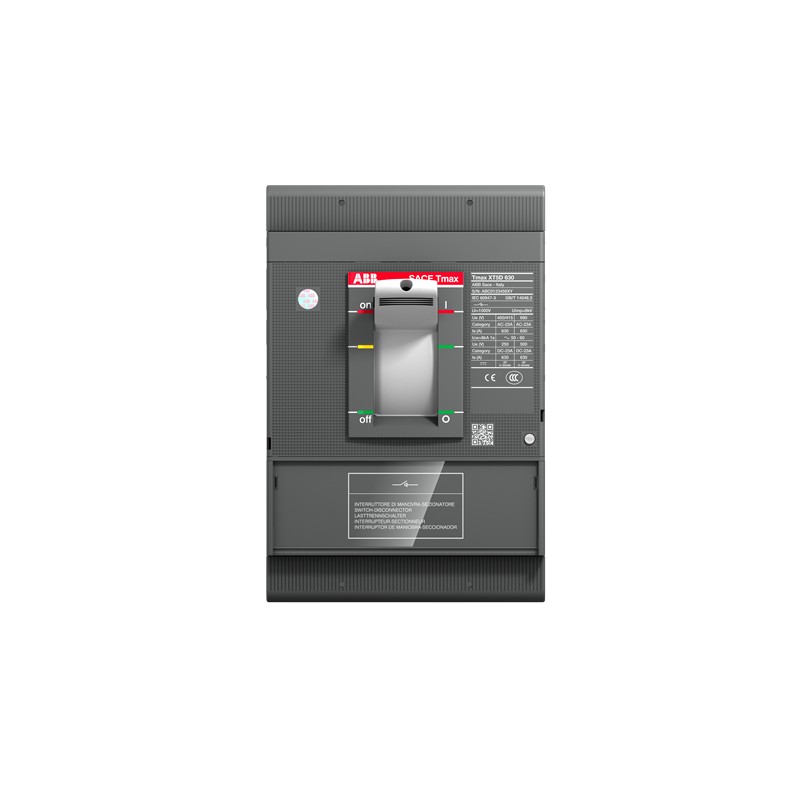

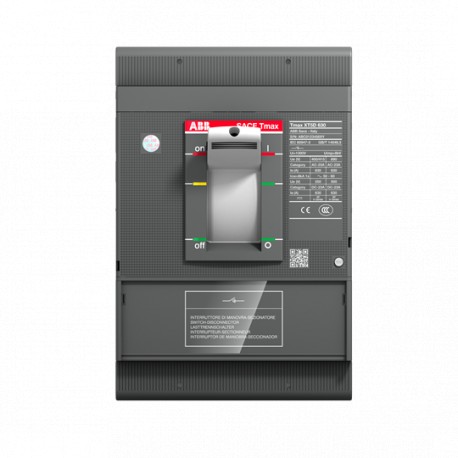

1SDA100547R1 ABB XT5D 630 3p F F
1SDA100547R1
ABB
XT5D 630 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 0e69743b-711a-45a9-93c8-7185b7a4612c Italy |
| SCIP simplificado | b40772c6-8fcf-4be5-b6f1-881ee30c0968 Finland |
| 56534752-6c58-483b-bd57-5ba8cc14644e Sweden | |
| a7649ca6-00a0-4a31-a7db-1a83c72e37d8 Netherlands | |
| d88254a4-e2e1-4787-be52-7878e54a6eba Estonia | |
| cdc638e9-081d-43a0-bbe8-29e2bd487a8c Belgium | |
| b3d37582-0f05-4519-bc2b-8578b64bf404 Spain | |
| fca9bacb-174f-4e06-9980-5b79f356a670 Sweden | |
| 03c0335c-f2ec-4e48-96c6-f1ba7d97ec22 Poland | |
| e8fa2138-31ca-4be2-82d4-41b5a7331dd2 France | |
| 3ccb7bdc-d700-458e-8f1c-ce6634162c1e Germany | |
| 56534752-6c58-483b-bd57-5ba8cc14644e Sweden | |
| 45d7c2ad-8367-461e-b2c6-709d61cc0724 Bulgaria | |
| a7649ca6-00a0-4a31-a7db-1a83c72e37d8 Netherlands | |
| 9d5f2d4b-bc3b-4b02-823b-b42967f28fee Czech Republic | |
| d88254a4-e2e1-4787-be52-7878e54a6eba Estonia | |
| 05df06ac-5a09-4255-8186-5b005bb09b84 Hungary | |
| 0da94c7c-ac6c-466f-a698-bb62ffcc0044 Poland | |
| 6b38367c-519e-49ab-aaa5-c9b5317487f2 France | |
| 13cf62a1-fe9e-4380-9ab4-c80e61140867 Hungary | |
| f5c031e8-b9c5-4c77-b72f-ace7bf57a0c6 Portugal | |
| b965f448-3306-4158-b355-797a3909cbb4 Greece | |
| 053d16ba-28c8-4dbf-96aa-02a68d4a2617 Germany | |
| 0da94c7c-ac6c-466f-a698-bb62ffcc0044 Poland | |
| 7c47e165-e7e8-4fca-a4df-86b6651a28b1 Poland | |
| 4d025deb-e04a-4239-a8bd-fd376799cd79 Belgium | |
| 053d16ba-28c8-4dbf-96aa-02a68d4a2617 Germany | |
| 11a26f20-49f6-427d-a4e2-ade82aa6a1de Germany | |
| fca9bacb-174f-4e06-9980-5b79f356a670 Sweden | |
| 0f3a0965-30b2-4139-b569-b4378d4c7c50 Germany | |
| b40772c6-8fcf-4be5-b6f1-881ee30c0968 Finland | |
| 03c0335c-f2ec-4e48-96c6-f1ba7d97ec22 Poland | |
| 9d5f2d4b-bc3b-4b02-823b-b42967f28fee Czech Republic | |
| 7c47e165-e7e8-4fca-a4df-86b6651a28b1 Poland | |
| 35999a4a-7ed8-4bcb-b6d2-40acb568b52b Denmark | |
| 35999a4a-7ed8-4bcb-b6d2-40acb568b52b Denmark | |
| 45d7c2ad-8367-461e-b2c6-709d61cc0724 Bulgaria | |
| cdc638e9-081d-43a0-bbe8-29e2bd487a8c Belgium | |
| 4d025deb-e04a-4239-a8bd-fd376799cd79 Belgium | |
| 30464ef4-5929-4a47-bc73-364a944c5963 Norway | |
| 11a26f20-49f6-427d-a4e2-ade82aa6a1de Germany | |
| b3d37582-0f05-4519-bc2b-8578b64bf404 Spain | |
| 14721188-6270-4f26-a809-4351d3678967 Germany | |
| 13cf62a1-fe9e-4380-9ab4-c80e61140867 Hungary | |
| 6b38367c-519e-49ab-aaa5-c9b5317487f2 France | |
| d59b8845-f9ea-42a4-89a0-301e1eef4f17 Croatia | |
| 14721188-6270-4f26-a809-4351d3678967 Germany | |
| f5c031e8-b9c5-4c77-b72f-ace7bf57a0c6 Portugal | |
| 3ccb7bdc-d700-458e-8f1c-ce6634162c1e Germany | |
| 05df06ac-5a09-4255-8186-5b005bb09b84 Hungary | |
| b965f448-3306-4158-b355-797a3909cbb4 Greece | |
| 30464ef4-5929-4a47-bc73-364a944c5963 Norway | |
| d59b8845-f9ea-42a4-89a0-301e1eef4f17 Croatia | |
| e8fa2138-31ca-4be2-82d4-41b5a7331dd2 France | |
| 0f3a0965-30b2-4139-b569-b4378d4c7c50 Germany | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5DE3600DFF000XXX |
| Número E (Noruega) | 4380322 |
| EAN | 8056221006231 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221006231 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Durabilidad eléctrica | 5000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-23A (Ie) | (400 V) 630 A |
| (690 V) 630 A | |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 7.6 kA |
| Corriente nominal ininterrumpida (Iu) | 630 A |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 7.6 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
